Rückfederungskompensation im Metallstanzprozess: Design- und Simulationsleitfaden

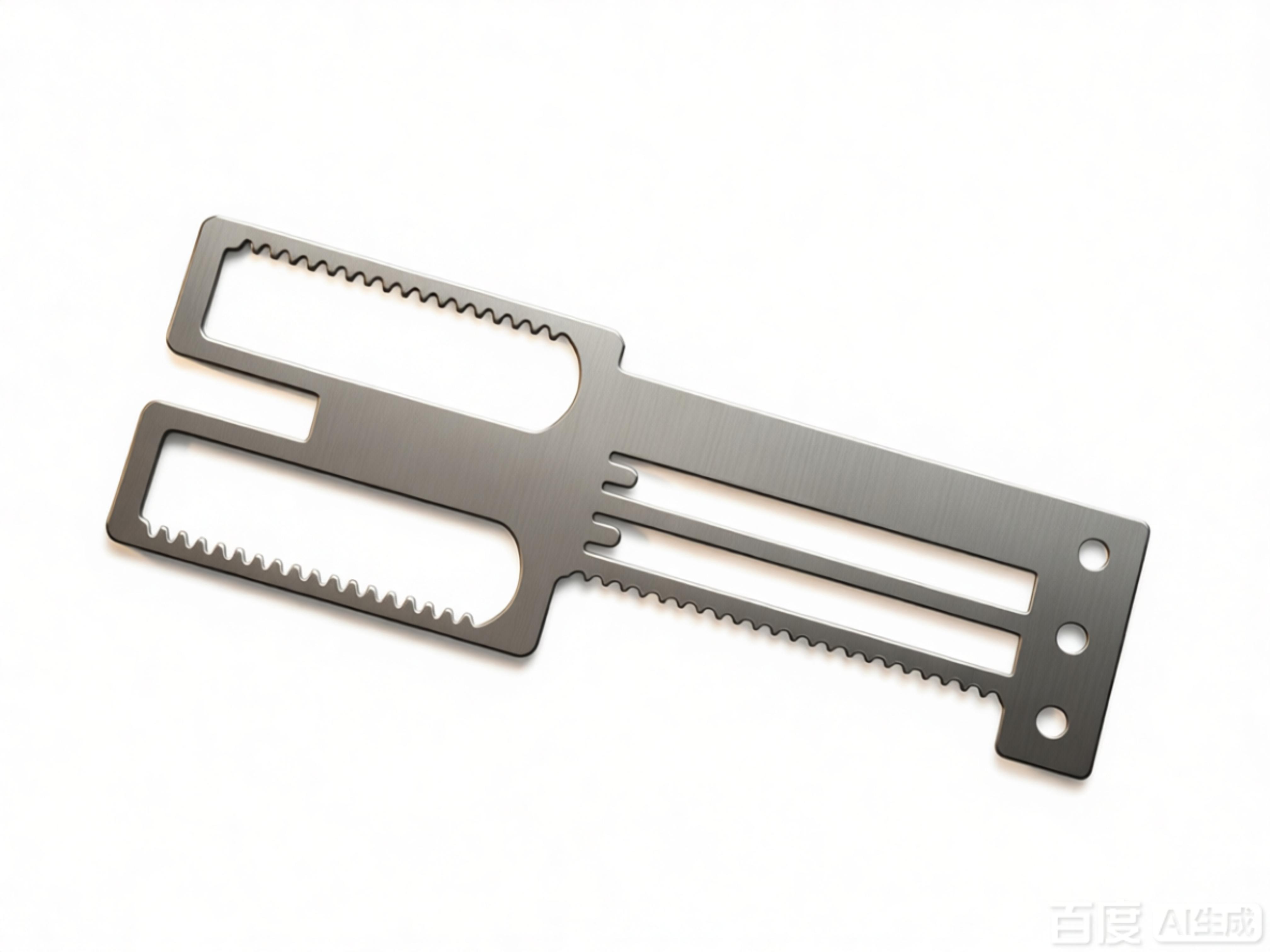

Rückfederung beim Metallstanzen verstehen
Die Rückfederung ist die elastische Rückstellung eines Metallteils, nachdem es beim Stanzen verformt wurde. Dieses Phänomen tritt auf, weil das Material versucht, in seine ursprüngliche Form zurückzukehren, sobald die Umformkraft entfernt wird. Rückfederung kann zu Maßabweichungen führen, die die Teilequalität und Montage beeinträchtigen. Das Verständnis der Mechanik der Rückfederung ist entscheidend für die Entwicklung effektiver Kompensationsstrategien.
Einflussfaktoren auf die Rückfederung
Mehrere Faktoren beeinflussen das Ausmaß der Rückfederung beim Metallstanzen:
- Materialeigenschaften:
Streckgrenze, Elastizitätsmodul und Verfestigungsverhalten beeinflussen die Rückfederung erheblich. Hochfeste Stähle zeigen eine stärkere Rückfederung als Baustähle. - Werkzeuggeometrie:
Der Biegeradius, das Matrizenspiel und die Stempelform beeinflussen die Spannungsverteilung und damit die Rückfederung. - Prozessparameter:
Niederhalterkraft, Schmierung und Umformgeschwindigkeit verändern den Spannungszustand und die Rückfederung. - Dicke:
Dünnere Materialien federn aufgrund der geringeren Biegesteifigkeit stärker zurück als dickere.
Durch die Kontrolle dieser Faktoren können Ingenieure das Rückfedern minimieren oder Ausgleichsmerkmale konstruieren.
Konstruktionsstrategien für den Rückfederungsausgleich
Der Ausgleich der Rückfederung umfasst die Änderung der Werkzeugkonstruktion, um ein Teil zu erzeugen, das in die gewünschte Form zurückfedert. Übliche Strategien sind:
- Überbiegen:
Überbiegen des Bauteils über den erforderlichen Winkel hinaus, sodass nach der Rückfederung der endgültige Winkel der Spezifikation entspricht. Der Überbiegungsbetrag wird durch Simulation oder Versuch ermittelt. - Hinzufügen von Ausgleichsmerkmalen:
Einbringen lokaler Merkmale wie Sicken, Rippen oder Noppen, die die Steifigkeit erhöhen und die Rückfederung reduzieren. - Spannungsabbauverfahren:
Verwendung von Wärmebehandlung oder lokaler Erwärmung zur Reduzierung von Eigenspannungen. - Anpassung der Werkzeuggeometrie:
Modifikation der Werkzeugoberfläche zur Berücksichtigung der Rückfederung, oft durch iterative Korrektur der Werkzeugform basierend auf Simulationsergebnissen.
Diese Strategien erfordern eine sorgfältige Analyse und oft iterative Neukonstruktionen.
Simulationstechniken zur Rückfederungsvorhersage
Die Finite-Elemente-Analyse (FEA) ist die gängigste Simulationsmethode zur Vorhersage der Rückfederung. Zu den wichtigsten Schritten gehören:
- Materialmodellierung:
Verwenden Sie genaue Verfestigungsmodelle (z. B. isotrop, kinematisch), die plastisches Verhalten und Entlastung erfassen. - Randbedingungen:
Definieren Sie realistische Reibung, Niederhalterkräfte und Werkzeugkontakte. - Elementauswahl:
Schalen- oder Volumenelemente mit geeigneten Integrationspunkten zur Erfassung von Biegespannungen. - Rückfederungsanalyse:
Nach dem Umformen die Werkzeuge lösen und die elastische Rückfederung berechnen. Das Ergebnis zeigt die Abweichung von der gewünschten Form.
Moderne Simulationssoftware (z. B. AutoForm, LS-DYNA, PAM-STAMP) ermöglicht eine iterative Kompensation, bei der die Werkzeuggeometrie automatisch angepasst wird, bis das Bauteil die Toleranzen einhält.
Nachfolgend ein Vergleich gängiger Simulationsansätze:
| Methode | Vorteile | Nachteile |
|---|---|---|
| Impliziter (statischer) Löser | Präzise bei kleinen Verformungen, schnell für Blech | Kann bei komplexem Kontakt Schwierigkeiten bereiten |
| Expliziter Löser | Behandelt große Verformungen und komplexe Kontakte gut | Rechenintensiv für den Rückfederungsschritt |
| Einschritt-Löser | Sehr schnell, geeignet für schnelle Iterationen | Weniger genau für komplexe Teile |
Praktische Tipps zur Rückfederungskompensation
- Beginnen Sie mit Materialtests:
Ermitteln Sie genaue mechanische Eigenschaften (Spannungs-Dehnungs-Kurve) für die spezifische Materialcharge. Verwenden Sie diese in Simulationen für zuverlässige Vorhersagen. - Nutzen Sie Symmetrie, wenn möglich:
Modellieren Sie nur die Hälfte oder ein Viertel des Bauteils, um die Simulationszeit zu reduzieren, aber achten Sie auf asymmetrische Effekte. - Validieren Sie mit physischen Versuchen:
Korrelieren Sie Simulationsergebnisse stets mit tatsächlichem Stanzen. Passen Sie Materialmodelle oder Reibungsparameter bei Bedarf an. - Iterieren Sie bei der Kompensation:
Verwenden Sie die Rückfederungsergebnisse, um die Werkzeugoberfläche durch die Umkehrung der Abweichung zu modifizieren. Typischerweise führen zwei bis drei Iterationen zur Konvergenz. - Berücksichtigen Sie die Prozessstabilität:
Selbst mit Kompensation können Abweichungen in der Materialstärke, Schmierung und Pressgeschwindigkeit zu Restrückfederungen führen. Entwickeln Sie robuste Prozesse mit strengeren Kontrollen. - Robustes Design integrieren:
Nutzen Sie die statistische Versuchsplanung (DOE), um Prozessparameter zu identifizieren, die die Empfindlichkeit gegenüber Rückfederung minimieren.
Fazit
Die Rückfederungskompensation ist ein entscheidender Aspekt der hochpräzisen Metallstanzung. Durch die Kombination von Materialverständnis, strategischem Werkzeugdesign und fortschrittlichen Simulationstechniken können Hersteller enge Toleranzen erreichen und Trial-and-Error reduzieren. Die Umsetzung der oben diskutierten Strategien verbessert nicht nur die Teilequalität, sondern spart auch Zeit und Kosten bei der Werkzeugentwicklung. Für optimale Ergebnisse arbeiten Sie mit erfahrenen Metallstanzdiensten zusammen, die modernste Simulations- und Kompensationsmethoden einsetzen.
