Federn-Herstellungstoleranzen: Normen, die Sie kennen sollten

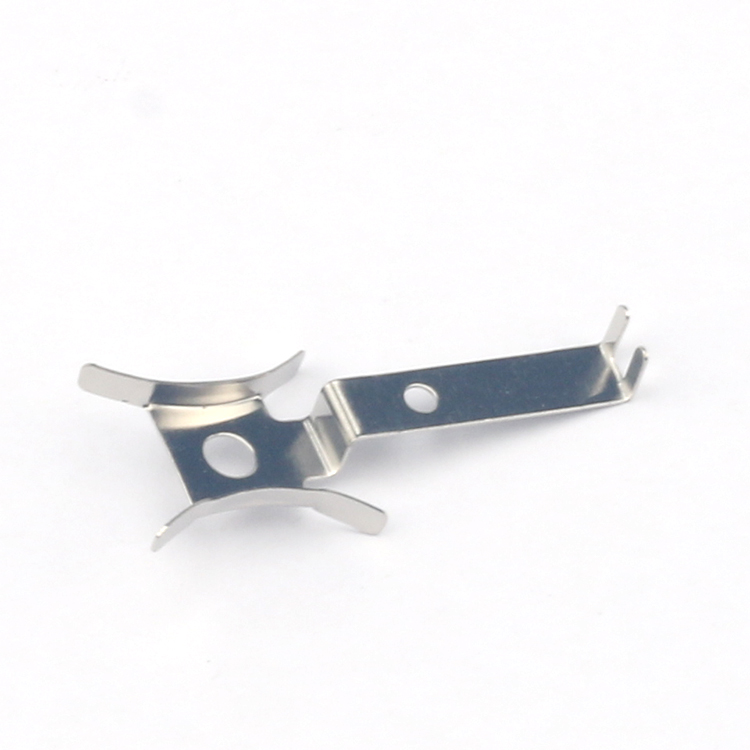

Einführung in die Toleranzen der Federfertigung
Federn sind kritische Komponenten in unzähligen mechanischen Baugruppen, von Fahrzeugaufhängungen bis hin zu medizinischen Geräten. Ihre Leistung und Zuverlässigkeit hängen stark von Maßgenauigkeit und Konsistenz ab. Fertigungstoleranzen definieren die zulässigen Abweichungen bei Schlüsselparametern wie Drahtdurchmesser, Windungsdurchmesser, freier Länge, Federrate und Belastbarkeit. Das Verständnis dieser Toleranzen ist für Ingenieure, Einkäufer und Qualitätsmanager unerlässlich, um sicherzustellen, dass Federn korrekt funktionieren und nahtlos in größere Systeme integriert werden können.
Dieser umfassende Leitfaden behandelt die grundlegenden Normen für Federtoleranzen, einschließlich internationaler Standards wie DIN, ISO und ASTM, sowie praktische Tipps zur Spezifikation und Überprüfung von Toleranzen in der Produktion.
Warum Toleranzen in der Federfertigung wichtig sind
Federn speichern und geben Energie durch elastische Verformung ab. Selbst geringfügige Abweichungen von den Konstruktionsspezifikationen können zu Leistungsproblemen wie vorzeitiger Ermüdung, inkonsistenter Kraftabgabe oder Montagebehinderungen führen. Enge Toleranzen sind für Anwendungen mit hoher Präzision, wie Aktuatoren in der Luft- und Raumfahrt oder Uhrwerke, entscheidend. Umgekehrt erhöhen übermäßig strenge Toleranzen die Fertigungskosten ohne funktionalen Nutzen. Die Abwägung von Kosten und Leistung erfordert ein klares Verständnis der Toleranzklassen und ihrer praktischen Auswirkungen.
Wichtige Maßparameter und ihre Toleranzen
Drahtdurchmesser (d)
Der Drahtdurchmesser beeinflusst direkt die Federsteifigkeit und -festigkeit. Toleranzen für den Drahtdurchmesser werden typischerweise vom Drahthersteller gemäß Normen wie ASTM A228 (Klaviersaitendraht) oder ASTM A227 (hartgezogener Draht) festgelegt. Für die meisten Schraubenfedern liegt die Toleranz des Drahtdurchmessers je nach Drahtgröße zwischen ±0,001 und ±0,005 Zoll (0,025 bis 0,13 mm). Präzisionsfedern können engere Toleranzen erfordern, manchmal bis zu ±0,0005 Zoll (0,013 mm).
Spulenaußendurchmesser (AD) und Innendurchmesser (ID)
Die Spulendurchmesser bestimmen die Passung der Feder im Gehäuse. Die Toleranz für AD und ID wird üblicherweise als Plus-/Minus-Wert angegeben, oft im Bereich von ±0,010 bis ±0,030 Zoll (0,25 bis 0,76 mm) für gängige Federn. Engere Toleranzen können für Federn erforderlich sein, die über einen Dorn oder in einer Bohrung arbeiten.
Freie Länge (Lf)
Die freie Länge ist die unbelastete Länge der Feder. Die Toleranz für die freie Länge beträgt bei Druckfedern üblicherweise ±0,015 bis ±0,060 Zoll (0,38 bis 1,5 mm), abhängig von der Anzahl der Windungen und dem Federindex. Präzisionsfedern können ±0,005 Zoll (0,13 mm) halten.
Federrate (k)
Die Federrate oder Steifigkeit ist die Last pro Durchbiegungseinheit. Die Toleranz der Federrate wird typischerweise als Prozentsatz angegeben (z. B. ±5 % bis ±10 %). Für hochpräzise Anwendungen können ±2 % durch sorgfältige Konstruktion und Fertigungskontrolle erreicht werden.
Last bei gegebener Höhe
Bei Druckfedern ist die Last bei einer bestimmten zusammengedrückten Höhe ein kritischer Funktionsparameter. Die Toleranz beträgt oft ±10 % der angegebenen Last, wobei engere Toleranzen (±5 % oder ±3 %) durch zusätzliche Prozesse wie Lastprüfung und Sortierung erreicht werden können.
Internationale Toleranznormen für Federn
Mehrere Normungsorganisationen geben Richtlinien für Fertigungstoleranzen von Federn vor. Die am häufigsten zitierten sind:
| Norm | Anwendungsbereich | Typische Toleranzklassen |
|---|---|---|
| DIN EN 10270 | Stahldraht für Federn | Klasse A, B, C für Drahtdurchmesser; spezifische Federtoleranzen in DIN 2095 und DIN 2096 |
| ISO 7913 | Schraubendruckfedern – Toleranzen | Klassen 1, 2, 3 (1 ist die strengste) |
| ASTM A125 | Stahlfedern (verschiedene Typen) | Legt Toleranzen für freie Länge, Durchmesser und Belastung fest |
| JIS B 2704 | Druck- und Zugfedern | 1. Klasse, 2. Klasse, 3. Klasse (1. ist am gröbsten) |
Diese Normen definieren nicht nur Maßtoleranzen, sondern auch zulässige Oberflächenfehler, Wärmebehandlungsabweichungen und Prüfverfahren. Bei der Spezifikation einer Feder sollten Konstrukteure die entsprechende Norm und Toleranzklasse angeben, um die Anforderungen klar an die Hersteller zu kommunizieren.
Praktische Tipps zur Spezifikation von Federtoleranzen
Verwenden Sie nach Möglichkeit Standard-Toleranzklassen:
Die Auswahl von Klasse 2 (ISO 7913) oder gleichwertig reduziert Kosten und Durchlaufzeiten im Vergleich zu kundenspezifischen engen Toleranzen.Berücksichtigen Sie Toleranzketten:
Bei Baugruppen mit mehreren Federn kann die kumulative Abweichung die Gesamtleistung beeinträchtigen. Ziehen Sie Toleranzen nur bei kritischen Maßen an.Geben Sie funktionale Parameter vor dimensionalen an:
Spezifizieren Sie beispielsweise die Last bei einer bestimmten Höhe anstelle der exakten freien Länge, da die Last direkter mit der Leistung zusammenhängt.Berücksichtigen Sie fertigungsbedingte Abweichungen:
Aufwickeln, Wärmebehandlung und Oberflächenschleifen führen alle zu Abweichungen. Berücksichtigen Sie diese in Ihrer Toleranzanalyse.Fordern Sie eine Toleranzanalyse von Ihrem Lieferanten an:
Erfahrene Federhersteller können helfen, die Toleranzspezifikationen basierend auf ihren Prozessfähigkeiten zu optimieren.
So messen und überprüfen Sie Federtoleranzen
Die Überprüfung der Federtoleranzen erfordert geeignete Ausrüstung und Verfahren:
Mikrometer und Messschieber:
Für Drahtdurchmesser- und Windungsdurchmesser-Messungen.Höhenmessgeräte und Messuhren:
Für die Prüfung von freier Länge und Kraft bei bestimmter Höhe.Federtester
(z. B. mechanische oder digitale Kraft-Weg-Prüfgeräte) zur Messung der Federrate und -kraft.Optische oder Lasermessung
für berührungslose Prüfung komplexer Geometrien.
Stichprobenpläne (z. B. ANSI/ASQ Z1.4) sollten verwendet werden, um statistische Sicherheit zu gewährleisten. Bei hoher Stückzahl können automatisierte Prüfsysteme eine 100%ige Maß- und Funktionsprüfung ermöglichen.
Häufige Toleranz-Herausforderungen und Lösungen
Federenden nicht plan (Druckfedern)
Schlecht geschliffene Endwindungen können unebene Auflageflächen verursachen. Toleranzen für die Endflachheit werden oft als maximaler Winkelabweichung (z. B. 1) oder als Spalt unter der Endwindung angegeben. Lösung: Geschlossene und geschliffene Enden spezifizieren und Flachheitsmessung anfordern.
Rechtwinkligkeit der Enden
Federn, die nicht rechtwinklig zur Achse sind, können knicken oder sich verschieben. Die Toleranz für die Rechtwinkligkeit beträgt normalerweise einen Prozentsatz der freien Länge (z. B. 1 % bis 3 % von Lf pro Grad). Erwägen Sie den Einsatz eines Federendschleifvorgangs, um die Rechtwinkligkeit zu verbessern.
Abweichung der Windungsteilung
Uneinheitliche Teilung kann eine nichtlineare Federrate verursachen. Dies wird durch die Präzision der Wickelmaschine und die Materialgleichmäßigkeit kontrolliert. Enge Teilungstoleranzen können eine statistische Prozesskontrolle (SPC) während der Fertigung erfordern.
Fazit
Fertigungstoleranzen von Federn sind ein entscheidender Aspekt von Design und Produktion, der direkt Leistung, Zuverlässigkeit und Kosten beeinflusst. Durch das Verständnis der Schlüsselparameter, die Bezugnahme auf internationale Normen wie ISO 7913 oder DIN 2095 und die Anwendung praktischer Spezifikations- und Verifikationstechniken können Ingenieure sicherstellen, dass ihre Federn die funktionalen Anforderungen erfüllen, ohne für unnötige Präzision zu viel zu bezahlen. Arbeiten Sie stets eng mit Ihrem Federhersteller zusammen, um erreichbare Toleranzen festzulegen, die Qualität und Wirtschaftlichkeit in Einklang bringen.
Für fachkundige Unterstützung bei Ihren kundenspezifischen Federanforderungen kontaktieren Sie unser Team bei [Company Name] für eine umfassende Toleranzberatung und ein kostenloses Angebot.
