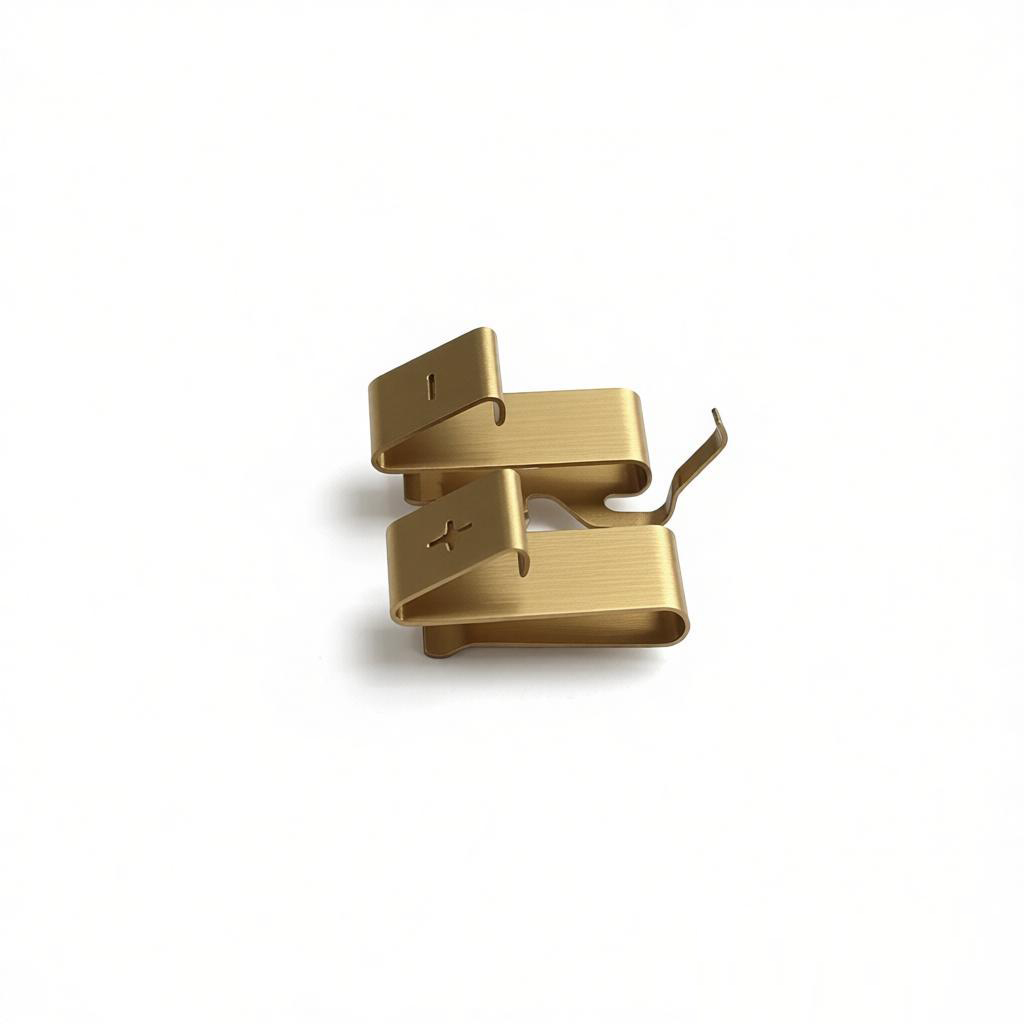

Shrapnel-Kontaktfeder-Design: 6 Tipps für bessere Leistung
1. Wählen Sie das richtige Material für Ihre Feder
Die Materialauswahl für Kontaktfedern (Shrapnel) ist entscheidend für Leistung und Langlebigkeit. Übliche Materialien sind Berylliumkupfer, Phosphorbronze und Edelstahl. Berylliumkupfer bietet hervorragende Leitfähigkeit und Ermüdungsbeständigkeit, ideal für hochzyklische Anwendungen. Phosphorbronze bietet gute Korrosionsbeständigkeit und moderate Leitfähigkeit, geeignet für raue Umgebungen. Edelstahl ist kostengünstig, hat aber eine geringere Leitfähigkeit. Berücksichtigen Sie Betriebstemperatur, Strombelastung und Umgebungsfaktoren bei der Auswahl. Eine gründliche Analyse stellt sicher, dass die Feder über die Zeit eine konstante Kontaktkraft beibehält.
Zusätzlich beeinflussen Materialstärke und Härte die Federeigenschaften. Dünnere Materialien ermöglichen mehr Flexibilität, reduzieren aber die Stromtragfähigkeit. Wärmebehandlungsprozesse wie das Vergüten können Festigkeit und Elastizität verbessern. Arbeiten Sie mit Ihrem Hersteller zusammen, um die optimale Materialgüte und -stärke für Ihre spezifische Anwendung auszuwählen. Prototypen unter erwarteten Bedingungen zu testen, kann die Wahl validieren.
2. Optimieren Sie die Federgeometrie für konstante Kraft
Die Geometrie einer Kontaktfeder – wie Länge, Breite, Biegeradius und Anzahl der Biegungen – beeinflusst direkt die Kontaktkraft. Eine gut gestaltete Feder liefert eine konstante Kraft über ihren Auslenkungsbereich und gewährleistet zuverlässigen elektrischen Kontakt. Nutzen Sie Finite-Elemente-Analyse (FEA), um Kraft-Auslenkungs-Kurven zu simulieren und Spannungskonzentrationen zu identifizieren. Vermeiden Sie scharfe Ecken, die Ermüdungsrisse verursachen können. Integrieren Sie stattdessen großzügige Radien, um die Spannung gleichmäßig zu verteilen.
Berücksichtigen Sie die Arbeitsdurchbiegung der Feder: zu viel Durchbiegung kann zu bleibender Verformung (Setzen) führen, während zu wenig zu unzureichender Kontaktkraft führen kann. Konstruieren Sie eine Federrate (Kraft pro Durchbiegung), die den Anforderungen der Anwendung entspricht. In Umgebungen mit starken Vibrationen hilft eine höhere Federrate, den Kontakt aufrechtzuerhalten. Bei Anwendungen mit geringer Kraft priorisieren Sie eine niedrige Federrate, um den Verschleiß zu minimieren. Prototyping und iterative Tests sind unerlässlich, um die Geometrie zu optimieren.
3. Kontrollieren Sie die Fertigungstoleranzen
Enge Toleranzen sind erforderlich, damit Schrapnell-Kontaktfedern konsistent funktionieren. Maßabweichungen können zu ungleichmäßiger Kontaktkraft, Fehlausrichtung oder fehlerhafter Verbindung führen. Während des Stanzens kann Werkzeugverschleiß zu fortschreitenden Abweichungen führen. Implementieren Sie statistische Prozesskontrolle (SPC), um kritische Maße wie Dicke, Breite und Biegewinkel zu überwachen. Regelmäßige Werkzeugwartung und Austauschpläne verhindern Drift.
Geben Sie akzeptable Toleranzen in Ihren Zeichnungen an, vermeiden Sie jedoch übermäßig enge Toleranzen, die die Kosten erhöhen. Arbeiten Sie mit Ihrem Metallstanzpartner zusammen, um kosteneffektive Grenzen basierend auf der Funktion zu definieren. Verwenden Sie Präzisionsstanztechniken wie Folgeverbundwerkzeuge mit Feinschneidkanten für bessere Genauigkeit. Bei CNC-gefrästen Federn gewährleistet eine enge Kontrolle der Schnittparameter Wiederholbarkeit. Qualitätsprüfungen mit Koordinatenmessgeräten oder optischen Komparatoren können Abweichungen frühzeitig erkennen.
4. Berücksichtigen Sie den Kontaktwiderstand und die Stromtragfähigkeit
Die Hauptfunktion einer Kontaktfeder besteht darin, Strom zuverlässig zu leiten. Der Kontaktwiderstand muss niedrig und stabil sein. Zu den Faktoren gehören der spezifische Widerstand des Materials, die Oberflächenbeschaffenheit und der Kontaktdruck. Verwenden Sie Materialien mit hoher Leitfähigkeit (z. B. Kupferlegierungen). Tragen Sie geeignete Beschichtungen wie Gold, Silber oder Zinn auf, um Oxidation zu verhindern und den Widerstand zu verringern. Goldbeschichtung eignet sich am besten für niederstromige Signale, während Silber für Hochstromanwendungen geeignet ist. Stellen Sie sicher, dass die Beschichtungsdicke den Anforderungen entspricht und nicht abblättert.
Die Stromtragfähigkeit hängt vom Querschnitt und Wärmemanagement ab. Berechnen Sie den Mindestquerschnitt, um Überhitzung zu vermeiden. Erwägen Sie bei hohen Strömen die Verwendung mehrerer Kontaktpunkte oder größerer Federabmessungen. Integrieren Sie bei Bedarf Kühlkörper oder Belüftung. Die Kontaktkraft muss hoch genug sein, um Oberflächenfilme zu durchbrechen, aber nicht so hoch, dass sie übermäßigen Verschleiß verursacht. Ausgewogenheit ist der Schlüssel.
5. Auslegung auf Haltbarkeit und Ermüdungslebensdauer
Schrapnellkontaktfedern durchlaufen oft Millionen von Zyklen, daher ist Ermüdungsbeständigkeit von größter Bedeutung. Vermeiden Sie Spannungskonzentrationen wie Kerben, Grate oder scharfe Querschnittsänderungen. Die Spannung bei maximaler Durchbiegung sollte deutlich unter der Dauerfestigkeit des Materials liegen. Verwenden Sie spannungsabbauende Behandlungen wie Backen oder Vibrationsläppen, um Eigenspannungen aus dem Stanzen zu reduzieren.
Berücksichtigen Sie die Betriebsumgebung: Temperatur Extreme, Feuchtigkeit und korrosive Gase können die Ermüdung beschleunigen. Wählen Sie Materialien mit guter Korrosionsermüdungsfestigkeit. Tragen Sie Schutzbeschichtungen oder Plattierungen auf. Konstruieren Sie die Feder außerdem so, dass sie innerhalb ihres elastischen Bereichs arbeitet – überschreiten Sie niemals die Streckgrenze. Testen Sie Prototypen unter beschleunigten Lebensdauertests, um die Ermüdungslebensdauer vorherzusagen. Daten aus diesen Tests können Designverbesserungen leiten, wie z. B. die Vergrößerung des Biegeradius oder die Änderung der Materialstärke.
6. Zusammenarbeit mit erfahrenen Herstellern
Die Partnerschaft mit einem erfahrenen Hersteller von Metallstanz- und CNC-Präzisionsteilen kann den Unterschied zwischen einem mittelmäßigen Design und einer Hochleistungsfeder ausmachen. Sie können Einblicke in die fertigungsgerechte Konstruktion (DFM) geben, alternative Materialien vorschlagen und potenzielle Probleme frühzeitig erkennen. Suchen Sie nach einem Hersteller mit Fachkenntnissen in Schrapnellkontaktfedern und einer nachweislichen Erfolgsbilanz in der zuverlässigen Produktion.
Teilen Sie während der Entwurfsphase Ihre Leistungsanforderungen und -beschränkungen mit. Sie können Simulationen durchführen, Prototypen bauen und Validierungstests durchführen. Besprechen Sie auch die Kostenoptimierung – manchmal kann eine geringfügige Designänderung die Werkzeug- und Produktionskosten erheblich senken, ohne die Leistung zu beeinträchtigen. Eine kontinuierliche Kommunikation stellt sicher, dass das Endprodukt genau Ihren Anforderungen entspricht. Vertrauen Sie dem Ingenieurteam, um Ihnen zu helfen, eine bessere Leistung und eine längere Lebensdauer zu erreichen.
