Werkzeugbauzeit für Metallstanzteile verkürzen: 10 Tipps

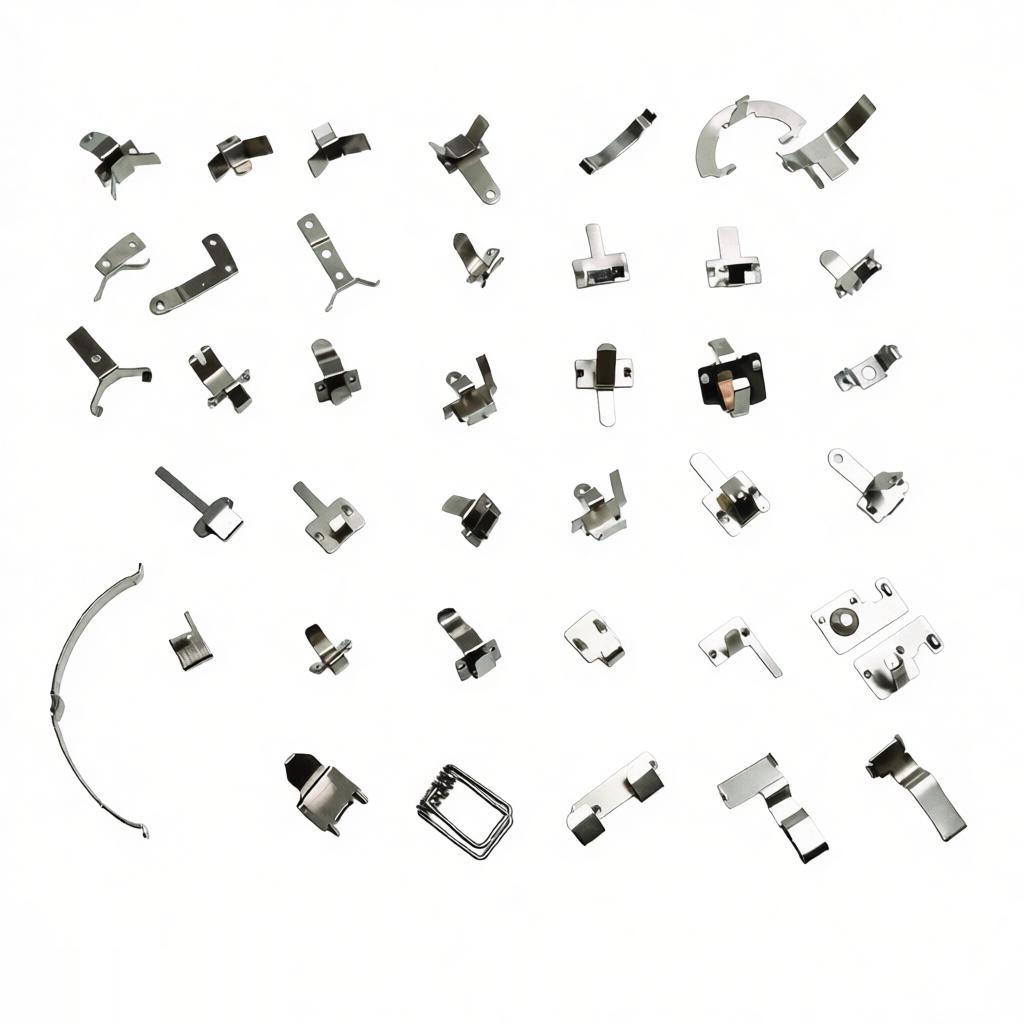

1. Frühzeitige Lieferanteneinbindung (ESI)
Durch die frühzeitige Einbindung Ihres Werkzeuglieferanten in die Designphase können Durchlaufzeiten drastisch reduziert werden. Durch die Weitergabe vorläufiger Teilekonstruktionen und Leistungsanforderungen kann der Werkzeugbauer potenzielle Fertigungsprobleme erkennen, bevor das Design finalisiert wird. Diese Zusammenarbeit ermöglicht Designanpassungen, die den Werkzeugbau vereinfachen, z. B. die Vermeidung scharfer Ecken oder tiefer Ziehungen, die komplexe Stufen erfordern.
Darüber hinaus ermöglicht ESI dem Lieferanten, langfristige Materialien (wie spezielle Werkzeugstähle oder Hartmetalleinsätze) parallel zur Designfinalisierung zu bestellen. Diese Überlappung von Aktivitäten kann Wochen von der Gesamtzeit einsparen. Erwägen Sie, sobald ein Konzept fertig ist, eine Design-for-Manufacturability (DFM)-Überprüfung mit Ihrem Werkzeugpartner durchzuführen.
2. Standardisierung von Werkzeugkomponenten
Die Verwendung standardisierter Komponenten für Stempel, Matrizen, Führungen und Federn kann die Fertigungszeit um bis zu 30 % verkürzen. Anstatt kundenspezifische Teile für jedes Werkzeug zu entwerfen, wählen Sie aus Katalogen von Standardteilen renommierter Lieferanten wie Misumi oder Dayton. Die Standardisierung vereinfacht auch die Bestandsverwaltung und reduziert das Risiko von Fehlern bei der Montage.
Gestalten Sie Ihr Werkzeug nach Möglichkeit um modulare Systeme herum. Beispielsweise ermöglichen austauschbare Matrizeneinsätze und gemeinsame Matrizensätze die Wiederverwendung derselben Basiswerkzeuge für mehrere Teile mit nur geringfügigen Änderungen. Dieser Ansatz beschleunigt nicht nur die anfängliche Werkzeugherstellung, sondern auch zukünftige Überarbeitungen.
3. Nutzung von Simulationssoftware
Simulationswerkzeuge wie AutoForm oder Dynaform ermöglichen einen virtuellen Test des Stanzprozesses. Durch die Simulation von Materialfluss, Spannung und Dehnung können Sie potenzielle Probleme (Faltenbildung, Rissbildung, Rückfederung) erkennen, bevor Stahl geschnitten wird. Dies reduziert die Anzahl der erforderlichen physischen Testhübe auf der Presse, was ein großer Zeitfresser ist.
Moderne Simulationssoftware kann auch Zykluszeiten schätzen und die Zuschnittform sowie Streifenanordnung optimieren. Die Investition in Simulation amortisiert sich durch minimierte Nacharbeit und weniger Trial-and-Error-Iterationen in der Fertigung. Viele Werkzeugbauer nutzen Simulation mittlerweile als Standard, wodurch Durchlaufzeiten um 2–4 Wochen verkürzt werden.
4. Werkzeugbahn und Bearbeitungsstrategien optimieren
Hochgeschwindigkeitsbearbeitung (HSM) und adaptive Schruppverfahren können die Zeit für die Bearbeitung des Werkzeugstahls erheblich reduzieren. Durch kleinere Zustellungen, hohe Spindeldrehzahlen und konstante Spanlaststrategien wird ein schnellerer Materialabtrag ohne Qualitätseinbußen erreicht. Für tiefe Kavitäten empfiehlt sich trochoidales Fräsen, um vollständigen Eingriff zu vermeiden.
Planen Sie zudem die Bearbeitungsreihenfolge, um Aufspannungen zu minimieren. Nutzen Sie 5-Achs-Maschinen, um mehrere Flächen des Werkzeugs in einer Aufspannung zu bearbeiten. Dies vermeidet Umspannfehler und reduziert die gesamten Bearbeitungsstunden. Arbeiten Sie mit Ihrer Werkstatt zusammen, um diese Strategien für eine schnellere Werkzeugfertigung umzusetzen.
5. Additive Fertigung für komplexe Einsätze in Betracht ziehen
Für komplexe Geometrien wie konforme Kühlkanäle oder filigrane Innenstrukturen kann die additive Fertigung (3D-Druck) Einsätze deutlich schneller herstellen als die konventionelle Zerspanung. Sie können Kerne oder Einsätze aus Metallpulver (z. B. Werkzeugstahl) drucken und anschließend nur die kritischen Oberflächen nachbearbeiten.
Die Durchlaufzeit für additiv gefertigte Einsätze kann bereits eine Woche betragen, verglichen mit 4–6 Wochen für konventionelle EDM-Bearbeitung. Obwohl diese Technologie noch auf bestimmte Anwendungen beschränkt ist, wird sie zunehmend kosteneffizient zur Verkürzung von Durchlaufzeiten. Prüfen Sie, ob Komponenten Ihres Werkzeugs effizienter gedruckt als zerspant werden können.
6. Priorisierung von Werkzeugkonstruktions-Reviews und Freigabeschritten
Optimieren Sie den Genehmigungsprozess durch die Festlegung klarer Meilensteine. Nach dem ersten DFM und der Simulation legen Sie dem Kunden ein detailliertes Werkzeugdesign zur Freigabe vor. Verwenden Sie eine strukturierte Checkliste, um alle kritischen Merkmale abzudecken: Schließhöhen, Beschnittdurchmesser, Schmierstellen und Wartungszugang. Vermeiden Sie unnötige Änderungen, indem Sie alle Beteiligten frühzeitig einbeziehen.
Implementieren Sie eine kollaborative Online-Review-Plattform (z. B. GrabCAD Workbench), auf der Kommentare dokumentiert und Änderungen nachverfolgt werden. Ein einzelner Revisionszyklus kann Tage dauern; durch Organisation und Reaktionsfähigkeit können Sie die gesamte Review-Zeit um 50 % reduzieren.
7. Aufbau einer Beziehung zu einem zuverlässigen Werkzeugstahllieferanten
Schließen Sie langfristige Vereinbarungen mit Werkzeugstahlwerken oder -händlern, um einen prioritären Zugang zu Rohmaterialien zu gewährleisten. Gängige Materialien wie D2- oder A2-Werkzeugstahl können basierend auf historischen Verbrauchsdaten vorbestellt werden, sodass sie bei Projektstart verfügbar sind. Einige Lieferanten bieten gegen Aufpreis eine beschleunigte Bearbeitung (Schneiden, Schleifen) an, die dennoch Zeit spart.
Erwägen Sie auch die Verwendung von vorgehärteten Materialien, die eine Wärmebehandlung nach der Bearbeitung überflüssig machen. Obwohl sie teurer in der Bearbeitung sind, kann der Wegfall der Wärmebehandlung (und der damit verbundenen Verzugskorrektur) die Durchlaufzeit um 1–2 Wochen verkürzen.
8. Implementierung von Lean Manufacturing in der Werkzeugfertigung
Wenden Sie Lean-Prinzipien wie 5S, Wertstromanalyse und standardisierte Arbeit auf Ihre Werkzeugfertigungsprozesse an. Organisieren Sie Arbeitsplätze so, dass häufig verwendete Werkzeuge und Einsätze in Reichweite sind, um Bewegungsverschwendung zu reduzieren. Kartieren Sie den Fluss vom Design bis zum finalen Tryout, um Engpässe zu identifizieren und nicht-wertschöpfende Schritte zu eliminieren.
Schulen Sie Maschinisten cross-funktional, sodass mehrere Bediener gleichzeitig an verschiedenen Werkzeugkomponenten arbeiten können. Ein gut implementiertes Lean-System kann den Durchsatz um 20 % oder mehr steigern und direkt die Durchlaufzeiten verkürzen. Regelmäßige Kaizen-Events, die sich auf Werkzeugprozesse konzentrieren, führen zu kontinuierlichen Verbesserungen.
9. Einsatz von Rapid Prototyping und temporären Werkzeugen
Wenn Sie mit sehr knappen Fristen konfrontiert sind, sollten Sie für Prototypen oder Kleinserienwerkzeuge weichere Materialien (z. B. Aluminium oder Kirksite) in Betracht ziehen. Diese Werkzeugsätze können viel schneller bearbeitet werden als gehärtete Stahlwerkzeuge und ermöglichen es Ihnen, das Teiledesign zu validieren, die Kundenfreigabe zu erhalten und mit der Produktion zu beginnen, während das Dauerwerkzeug gebaut wird.
Obwohl die Werkzeuglebensdauer begrenzt ist (einige hundert bis einige tausend Teile), kann dieser Ansatz die Durchlaufzeit von 12–14 Wochen auf 4–6 Wochen verkürzen. Sobald das endgültige Werkzeug fertig ist, können Sie den Prozess nahtlos übertragen. Dies ist besonders nützlich für Markttests oder die Erfüllung dringender Kundenanforderungen.
10. Kommunizieren Sie klar und managen Sie Erwartungen
Schließlich kann die Soft Skill der Kommunikation unnötige Verzögerungen verhindern. Geben Sie Ihrem Werkzeugpartner einen vollständigen Satz von Spezifikationen: Materialart, Dicke, Teiletoleranzen, Jahresvolumen und Pressenspezifikationen. Unvollständige oder mehrdeutige Daten zwingen den Werkzeugmacher, Fragen zu stellen, was zu Stopps und Starts führt.
Setzen Sie realistische Fristen und beziehen Sie den Werkzeugmacher in den Planungsprozess ein. Wenn Sie ein Werkzeug in acht Wochen benötigen, die normale Durchlaufzeit jedoch 12 Wochen beträgt, seien Sie offen und besprechen Sie Optionen für Eilzuschläge oder Kompromisse (wie einfachere Werkzeuge). Eine kooperative Beziehung führt immer zu schnelleren und genaueren Ergebnissen.
