Progressiv- vs. Transferstanzverfahren: Wichtige Unterschiede erklärt

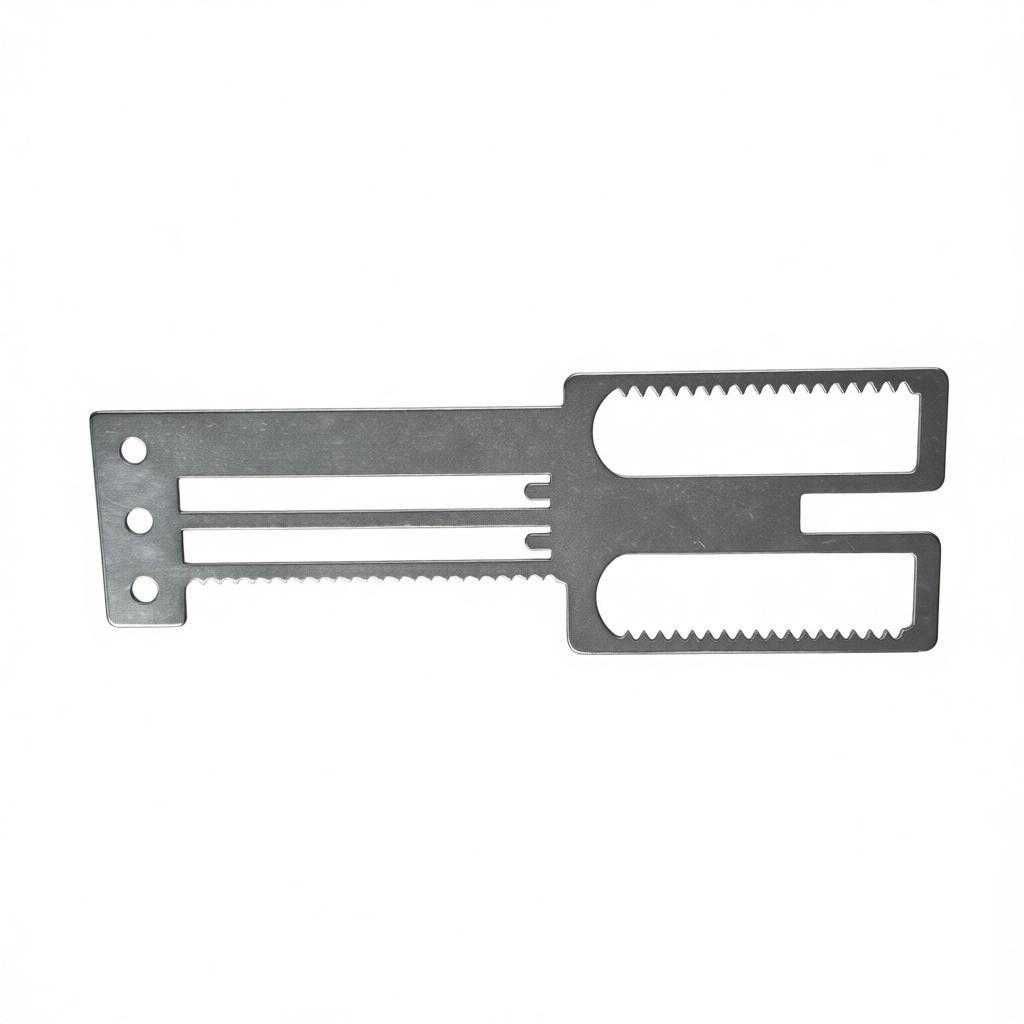

Einführung in das Progressive- und Transferstanzverfahren
Beim Metallstanzen sind das Progressive- und das Transferstanzverfahren zwei der gängigsten Methoden für die Großserienproduktion. Beide Verfahren dienen der Herstellung komplexer Metallteile aus Coils, unterscheiden sich jedoch erheblich in Prozess, Werkzeugtechnik und Anwendung. Das Verständnis dieser Unterschiede ist für Hersteller entscheidend, die optimale Effizienz, Wirtschaftlichkeit und Teilequalität anstreben. Dieser Artikel bietet einen detaillierten Vergleich, um Ihnen bei der Wahl der richtigen Methode für Ihr nächstes Projekt zu helfen.
Was ist Progressive Stamping?
Beim Progressive Stamping wird ein Metallband-Coil durch eine Reihe von Stanzstationen in einer einzigen Presse geführt. Jede Station führt eine spezifische Operation aus (Schneiden, Biegen, Ziehen, Prägen usw.), während das Band vorrückt. Das Teil bleibt bis zur letzten Station mit dem Trägerband verbunden, wo es abgetrennt wird. Diese Methode ist hochautomatisiert und ideal für die Großserienproduktion kleiner bis mittlerer Teile mit gleichbleibender Geometrie.
Was ist Transfer Stamping?
Beim Transfer Stamping kommen mehrere Pressen oder eine Einzelpresse mit mehreren Stationen zum Einsatz, wobei das Teil mechanisch (z. B. durch Greifer oder Schienen) von einer Station zur nächsten transportiert wird. Anders als beim Progressive Stamping wird das Teil nach dem ersten Arbeitsgang vollständig vom Band getrennt und dann unabhängig bewegt. Diese Methode eignet sich für größere Teile, tiefere Ziehungen und komplexe Geometrien, die eine umfangreichere Umformung erfordern.
Hauptunterschiede auf einen Blick
| Merkmal | Progressive Stamping | Transfer Stamping |
|---|---|---|
| Prozessablauf | Teil bleibt bis zum endgültigen Abtrennen am Coilband befestigt | Teil wird nach dem ersten Arbeitsgang getrennt und einzeln weitergegeben |
| Werkzeugkosten | Niedrig bis moderat (einzelner Werkzeugsatz mit mehreren Stationen) | Höher (mehrere Werkzeuge oder komplexes Transfersystem) |
| Rüstzeit | Länger (erfordert präzise Ausrichtung aller Stationen) | Mittel (einzelne Werkzeuge können separat eingestellt werden) |
| Produktionsgeschwindigkeit | Sehr hoch (bis zu 2000 Hübe pro Minute) | Mittel (langsamer aufgrund der Transferbewegungen) |
| Bauteilgröße | Klein bis mittel (typischerweise unter 12 Zoll) | Mittel bis groß (kann 24 Zoll überschreiten) |
| Komplexität | Begrenzt durch Streifenbreite; komplexe Formen möglich, aber mit Einschränkungen | Höhere Komplexität; tiefere Züge, mehr Materialfluss erlaubt |
| Materialausnutzung | Hoch (minimaler Abfall durch Nesting auf dem Streifen) | Niedrig bis moderat (mehr Abfall durch Trennung der Zuschnitte) |
| Nachbearbeitung | Häufig integriert im Werkzeug (Gewindeschneiden, Markieren usw.) | Häufig integriert, aber möglicherweise zusätzliche Stationen erforderlich |
| Typische Anwendungen | Elektrische Steckverbinder, Anschlussklemmen, Halterungen, Kühlkörper | Karosserieteile für Fahrzeuge, Kochgeschirr, Kraftstofftanks, große Gehäuse |
Detaillierter Vergleich
Werkzeug und Einrichtung
Beim Folgeverbundstanzwerkzeug wird ein einzelner Werkzeugsatz mit mehreren Stationen verwendet. Das gesamte Werkzeug muss als Einheit gebaut und ausgerichtet werden, was bei komplexen Teilen zeitaufwändig und kostspielig sein kann. Nach der Einrichtung läuft es jedoch mit minimalem Eingriff. Beim Transferstanzwerkzeug werden für jeden Arbeitsgang separate Werkzeuge verwendet, die einzeln gewartet und eingestellt werden können. Der Transfermechanismus (mechanische Greifer, servogetriebene Träger) erfordert zusätzliche Anfangsinvestitionen, bietet aber Flexibilität bei Konstruktionsänderungen des Teils.
Produktionsgeschwindigkeit
Das Folgeverbundstanzwerkzeug ist in der Regel schneller, da das Coilband kontinuierlich mit hoher Geschwindigkeit durch die Presse läuft. Beim Transferstanzwerkzeug werden die Teile zwischen den Stationen aufgenommen und abgelegt, was den Takt verlangsamt. Für extrem hohe Stückzahlen (Millionen von Teilen) ist das Folgeverbundstanzwerkzeug kostengünstiger. Für mittlere Stückzahlen oder große Teile, bei denen die Geschwindigkeit weniger kritisch ist, kann das Transferstanzwerkzeug die bessere Wahl sein.
Teilekomplexität und Qualität
Transferstanzung ermöglicht tiefere Ziehungen, komplexere Geometrien und stärkere Umformungen, da das Teil nicht durch den Streifen begrenzt wird. Sie ermöglicht auch Bearbeitungen aus mehreren Richtungen (z. B. Seitendurchbrüche, Bördelungen). Das Folgestanzen wird durch die Breite und Dicke des Streifens sowie die Notwendigkeit der Streifenkontinuität eingeschränkt. Bei kleinen, filigranen Teilen mit engen Toleranzen ist das Folgestanzen jedoch aufgrund seiner präzisen Indexierung überlegen.
Materialausnutzung
Das Folgestanzen erreicht oft eine höhere Materialausnutzung (weniger Ausschuss), indem die Teile eng auf dem Streifen angeordnet werden. Die Transferstanzung beginnt typischerweise mit einem zugeschnittenen quadratischen oder geformten Rohling, was mehr Ausschuss erzeugen kann. Wenn das Teil jedoch eine erhebliche Umformung erfordert, kann der Ausschuss beim Folgestanzen aufgrund des zusätzlichen Materials um Biegungen herum zunehmen.
Kostenaspekte
Für niedrige bis mittlere Stückzahlen kann die Transferstanzung wirtschaftlicher sein, da einzelne Werkzeuge günstiger in der Herstellung und Anpassung sind. Für hohe Stückzahlen gleichen die schnelleren Zykluszeiten des Folgestanzens die höheren Werkzeugkosten aus. Zudem benötigt das Folgestanzen weniger Stellfläche und Personal, da die Arbeitsgänge in einer Presse zusammengefasst sind.
Wann ist das Folgestanzen die richtige Wahl?
Großserienproduktion (Millionen von Teilen pro Jahr)
Kleine bis mittelgroße Teile (z. B. Steckverbinder, Anschlüsse)
Einfache bis mittelschwere Formen mit gleichmäßigem Bandvorschub
Enge Toleranzen und Wiederholgenauigkeit sind entscheidend
Minimale Nachbearbeitung erforderlich
Wann Transferstanzung wählen
Große Teile (z. B. Karosserieteile, Gehäuse von Haushaltsgeräten)
Tiefzieh- oder komplexe Geometrien, die mehrere Umformrichtungen erfordern
Mittlere Stückzahlen (Hunderttausende) oder häufige Designänderungen
Teile aus dickeren oder hochfesten Materialien
Integration von Montage oder Schweißen in der Linie
Empfehlung
Für die meisten Hersteller von Metallstanzteilen wie Kühlkörpern, Federn und Kontaktfedern ist das Folgeverbundstanzverfahren aufgrund seiner Geschwindigkeit und Effizienz die bevorzugte Methode. Für größere oder komplexere Bauteile bietet das Transferstanzverfahren jedoch die erforderliche Umformfähigkeit. In unserem Werk sind wir auf beide Technologien spezialisiert. Wir empfehlen, vor der Entscheidung die Größe, Komplexität, Stückzahl und das Material Ihres Teils zu bewerten. Kontaktieren Sie unser Entwicklungsteam für eine kostenlose Machbarkeitsstudie und Kostenanalyse, die auf Ihr Projekt zugeschnitten ist.
Fazit
Das Folgeverbundstanzverfahren und das Transferstanzverfahren sind beide wichtige Metallumformprozesse mit jeweils spezifischen Vorteilen. Das Folgeverbundstanzverfahren führt in Geschwindigkeit und Materialeffizienz bei hohen Stückzahlen kleiner Teile, während das Transferstanzverfahren in Vielseitigkeit und Umformtiefe für größere, komplexe Teile überzeugt. Durch das Verständnis ihrer Unterschiede können Sie Ihre Produktionsstrategie optimieren und die beste Balance aus Qualität, Kosten und Lieferzeit erzielen.
