Progressive-Druckgusswerkzeug-Design: Best Practices für Effizienz

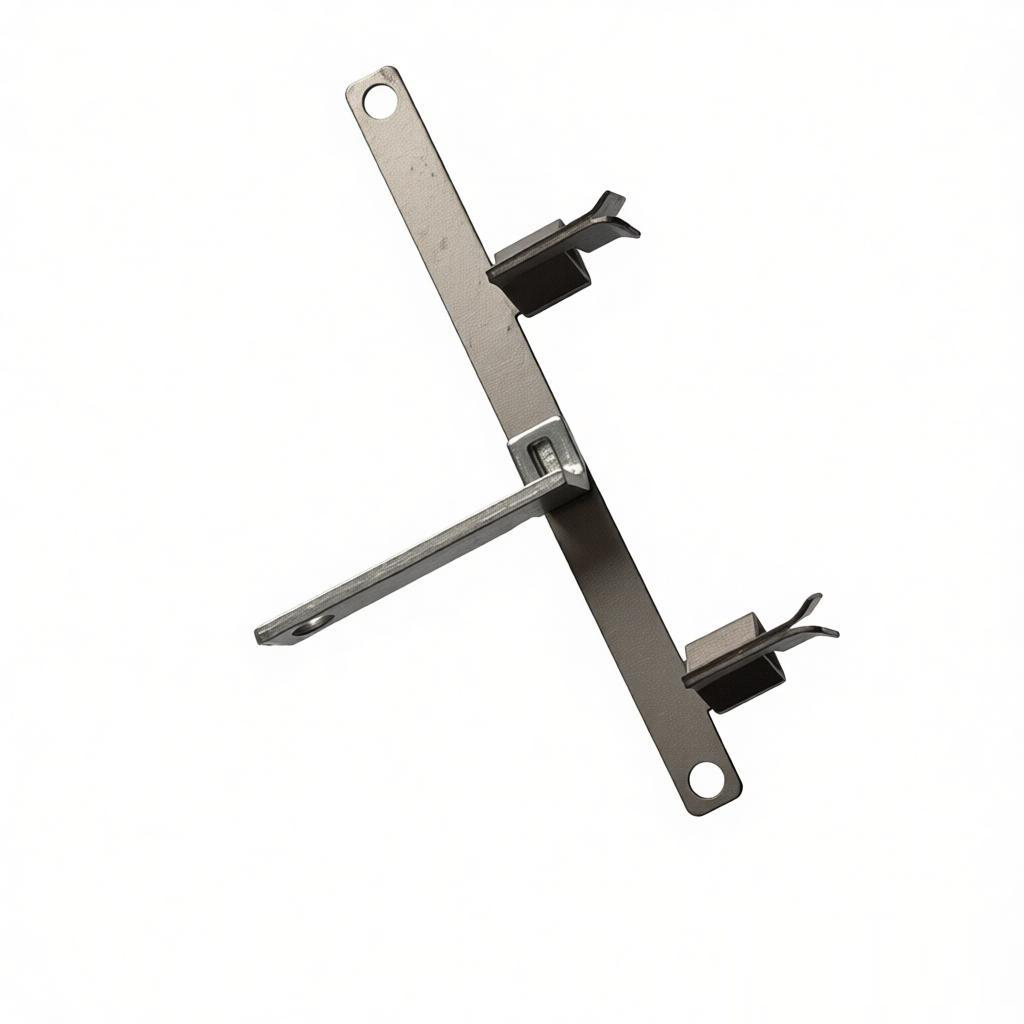

Einleitung
Das Progressive-Stanzverfahren ist ein Hochvolumen-Metallumformprozess, der eine Reihe von Stationen nutzt, um mehrere Operationen in einem einzigen Werkzeug durchzuführen. Jede Station erledigt eine spezifische Aufgabe – wie Schneiden, Biegen oder Ziehen – während der Metallstreifen durch das Werkzeug läuft. Die Effizienz im Design des Progressive-Stanzwerkzeugs wirkt sich direkt auf die Produktionsgeschwindigkeit, die Werkzeuglebensdauer und die Teilequalität aus. Dieser Leitfaden untersucht Best Practices zur Optimierung Ihres Progressive-Stanzwerkzeug-Designs für maximale Effizienz.
Was ist Progressive-Stanzen?
Beim Progressive-Stanzen wird eine Metallspule durch ein Werkzeug mit mehreren Stationen geführt. Bei jedem Pressenhub bewegt sich der Streifen um eine Teilung vorwärts, und jede Station führt eine bestimmte Operation aus. Das endgültige Teil wird in der Regel an der letzten Station freigeschnitten. Diese Methode ist ideal für die Serienproduktion komplexer Teile mit engen Toleranzen. Zu den Hauptvorteilen gehören hohe Geschwindigkeit, Wiederholgenauigkeit und minimaler manueller Aufwand.
Wichtige Designprinzipien für Effizienz
Materialauswahl und Streifenlayout
Die Wahl des richtigen Materials und die Optimierung des Streifenlayouts sind grundlegend für die Effizienz. Wählen Sie Materialien mit gleichbleibender Dicke und mechanischen Eigenschaften, um Variabilität zu reduzieren. Verwenden Sie ein Streifenlayout, das den Verschnitt minimiert, indem Teile eng angeordnet werden. Berücksichtigen Sie die Faserrichtung für Biegevorgänge, um Risse zu vermeiden. Fortschrittliche Nesting-Software kann Layouts simulieren, um die Materialausnutzung zu maximieren, oft mit einer Ausbeute von über 70%.
Werkzeugdesign und Spiel
Das richtige Werkzeugspiel – der Abstand zwischen Stempel und Matrize – beeinflusst die Schnittqualität, den Werkzeugverschleiß und den Energieverbrauch. Für die meisten Metalle beträgt das Spiel typischerweise 5–10% der Materialdicke pro Seite. Enge Spiele erzeugen sauberere Schnitte, erhöhen aber den Verschleiß; weitere Spiele reduzieren den Verschleiß, können aber Grate hinterlassen. Verwenden Sie empirische Tabellen oder Simulationen, um das optimale Spiel für Ihr Material und Ihre Pressgeschwindigkeit zu bestimmen. Zusätzlich sollten Sie Werkzeugsegmente aus gehärtetem Werkzeugstahl (z. B. D2 oder M2) konstruieren, um die Lebensdauer zu verlängern.
Führungslöcher und Ausrichtung
Pilotlöcher sind entscheidend für einen präzisen Streifenvorschub. Platzieren Sie Piloten im Abfallbereich oder auf Trägerstreifen. Der Pilotdurchmesser sollte ein Spiel von 0,005–0,010 Zoll ermöglichen, um ein Verklemmen zu vermeiden. Verwenden Sie konische Piloten, um das Einführen zu erleichtern. Verwenden Sie zur Ausrichtung Führungsbuchsen und Abstreifplatten, die die Streifenebenheit erhalten. Fehlausrichtungen führen zu schlechter Teilegenauigkeit und Werkzeugschäden.
Abfallmanagement
Effiziente Abfallentfernung verhindert Staus und Ausfallzeiten. Konstruieren Sie Abfallhäcksler oder -rutschen, die Abfälle vom Werkzeugbereich wegleiten. Erwägen Sie bei kleinen Löchern die Verwendung eines Abfallauswerferstifts. Stellen Sie sicher, dass Abfallstücke klein genug sind, um leicht durch Druckluft- oder Vakuumsysteme entfernt zu werden. Ein ordnungsgemäßes Abfallmanagement verbessert auch die Sicherheit.
Fortschrittliche Techniken im Stufenwerkzeugbau
Einsatz von Sensoren und In-Die-Überwachung
Integrieren Sie Sensoren zur Erkennung von Streifenfehlern, Materialdickenabweichungen oder Werkzeugbrüchen. Übliche Sensoren sind Näherungsschalter, Kraftmessdosen und Bildverarbeitungssysteme. Die Echtzeitüberwachung ermöglicht ein sofortiges Stoppen der Presse, wodurch Ausschussteile und Werkzeugschäden vermieden werden. Die gesammelten Daten können auch zur Planung vorausschauender Wartungsarbeiten verwendet werden.
Schnellwechselsysteme für Werkzeuge
Reduzieren Sie Stillstandszeiten zwischen Produktionsläufen mit Schnellwechselsystemen für Werkzeuge. Verwenden Sie standardisierte Werkzeugbasen, hydraulische Spannvorrichtungen und automatische Höhenverstellungen. Ein gut konzipiertes Schnellwechselsystem kann die Rüstzeit um 50–80 % reduzieren und die Gesamtanlageneffektivität (OEE) erheblich steigern.
Häufige Fehler, die vermieden werden sollten
Überkomplizierung des Streifenlayouts:
Zu viele Stationen erhöhen Kosten und Komplexität ohne Mehrwert. Halten Sie das Layout so einfach wie möglich.Ignorieren der Presskraftanforderungen:
Unterschätzung der Kräfte kann Werkzeugdurchbiegung oder Pressenüberlastung verursachen. Führen Sie eine Lastanalyse für jede Station durch.Schlechte Schmierung:
Unzureichendes Schmiermittel führt zu Kaltverschweißung und übermäßiger Hitze. Verwenden Sie geeigneten Schmiermitteltyp und Auftragsmethode (z. B. Sprüh- oder Flutverfahren).Vernachlässigung des Wartungszugangs:
Konstruieren Sie Abschnitte, die leicht zu entfernen und auszutauschen sind. Schwer zugängliche Befestigungselemente erhöhen die Ausfallzeit.
Best Practices zur Optimierung des Produktionszyklus
| Praxis | Nutzen |
|---|---|
| Verwenden Sie einen Folgeverbundwerkzeug mit 10–15 % Überkapazität | Ermöglicht zukünftige Teileänderungen oder höhere Stückzahlen |
| Implementieren Sie die totale produktive Instandhaltung (TPM) | Reduziert ungeplante Ausfallzeiten und verlängert die Werkzeuglebensdauer |
| Optimieren Sie die Pressgeschwindigkeit (Hübe pro Minute) | Gleicht Durchsatz mit Werkzeugverschleiß und Teilequalität aus |
| Setzen Sie CNC-Präzisionswerkzeuge ein | Gewährleistet hohe Genauigkeit und Wiederholbarkeit der Werkzeugkomponenten |
Fazit
Effizientes Progressive-Draht-Stanzdesign ist das Ergebnis sorgfältiger Materialauswahl, präziser Werkzeuggeometrie, intelligentem Abfallmanagement und der Integration fortschrittlicher Überwachungssysteme. Durch die Befolgung dieser Best Practices können Hersteller Ausschuss reduzieren, die Betriebszeit erhöhen und hochwertige Metallstanzteile zu wettbewerbsfähigen Kosten herstellen. Für fachkundige Unterstützung bei der Konstruktion und Fertigung von Progressivwerkzeugen kontaktieren Sie unser Ingenieurteam – wir sind spezialisiert auf kundenspezifische Metallstanzlösungen, einschließlich Kühlkörpern, Federn und Präzisions-CNC-Teilen.
