Präzisions-Federkontakt-Stanzen für Steckverbinder: Vollständiger Leitfaden

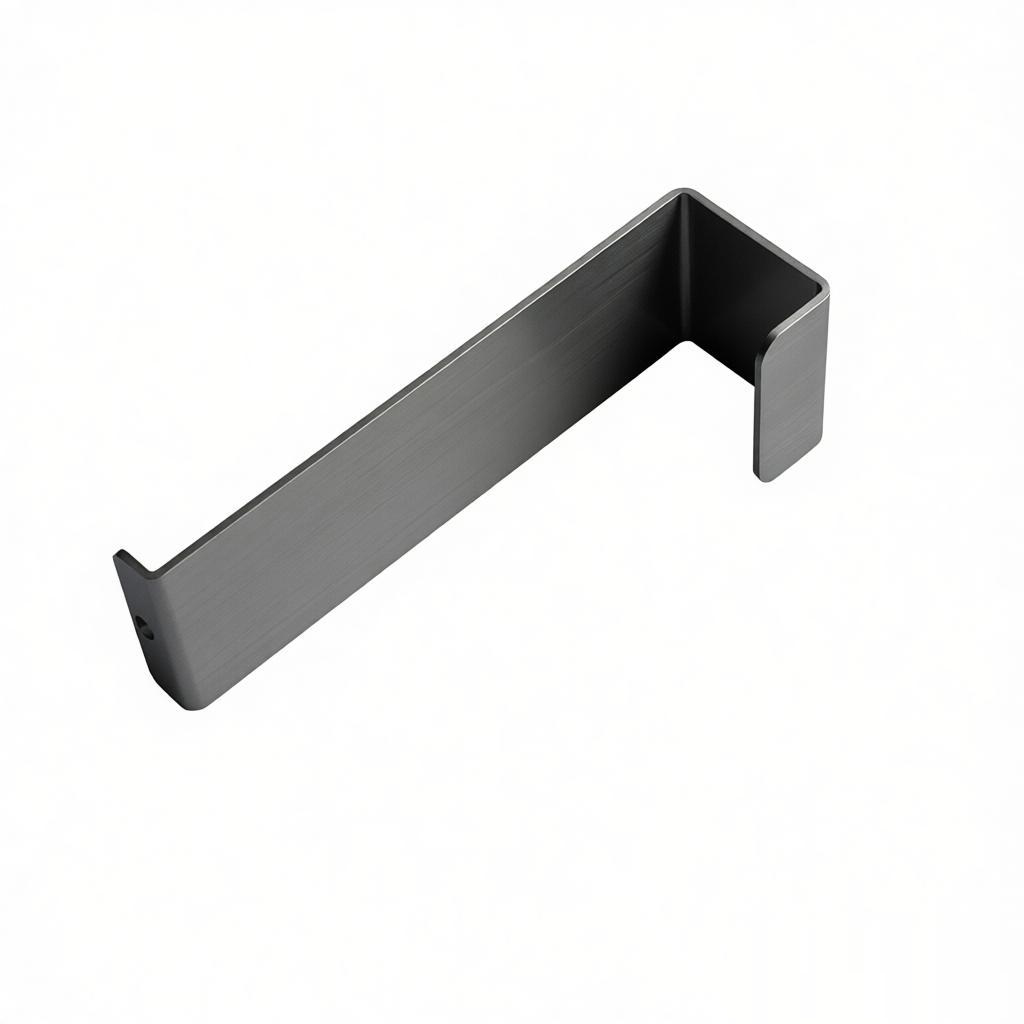

Einführung in das Präzisionsstanzverfahren für Kontaktfedern in Steckverbindern
Das Präzisionsstanzverfahren für Kontaktfedern ist ein entscheidender Prozess bei der Herstellung von Steckverbindern, die in Branchen wie Automobil, Luft- und Raumfahrt, Elektronik und Telekommunikation eingesetzt werden. Kontaktfedern, auch als Federkontakte oder Blattfedern bekannt, sind dünne Metallkomponenten, die in Steckverbindern für elektrische Kontinuität und mechanischen Halt sorgen. Dieser Leitfaden beleuchtet die Feinheiten der Herstellung hochwertiger Präzisionskontaktfedern durch Stanzen, einschließlich Materialauswahl, Werkzeugdesign, Prozessparametern, Qualitätskontrolle und praktischen Tipps.
Kontaktfedern in Steckverbindern verstehen
Kontaktfedern sind flexible Metallstreifen, die eine Federkraft auf einen Gegenkontakt ausüben und so eine zuverlässige elektrische Verbindung gewährleisten. Sie finden sich häufig in USB-Anschlüssen, SIM-Kartenhaltern, Batteriesteckverbindern und Kfz-Kabelbäumen. Zu den wichtigsten Eigenschaften gehören hohe Elastizität, niedriger Kontaktwiderstand und ausgezeichnete Ermüdungsbeständigkeit. Der Stanzprozess muss enge Toleranzen (oft ±0,01 mm) und gratfreie Kanten einhalten, um Signalverluste oder mechanische Ausfälle zu vermeiden.
Gängige Materialien für das Stanzen von Kontaktfedern
Die Materialwahl hat direkten Einfluss auf die Leistung. Typische Materialien sind:
Phosphorbronze (C5191, C5210):
Hervorragende Federeigenschaften und Korrosionsbeständigkeit, ideal für Unterhaltungselektronik.Berylliumkupfer (C17200):
Hohe Festigkeit und Leitfähigkeit, verwendet in der Luft- und Raumfahrt sowie in hochzuverlässigen Steckverbindern.Edelstahl (SUS301, SUS304):
Gute Elastizität und Haltbarkeit, oft für kostenbewusste Anwendungen gewählt.Messing (C2680, C2600):
Niedrigere Kosten, aber schlechtere Federleistung; wird für unkritische Kontakte verwendet.
| Material | Streckgrenze (MPa) | Leitfähigkeit (%IACS) | Typische Anwendung |
|---|---|---|---|
| Phosphorbronze C5191 | 450-600 | 15-20 | Audio-Klinken, USB-Steckverbinder |
| Berylliumkupfer C17200 | 1000-1400 | 20-25 | Militär-/Luftfahrtsteckverbinder |
| Edelstahl SUS301 | 800-1000 | 2-3 | Batteriefedern, Kartenschlitze |
| Messing C2600 | 300-400 | 28-30 | Kostengünstige Konsumgüter |
Der Präzisionsstanzprozess für Kontaktfedern
Das Stanzen von Kontaktfedern erfordert aufgrund der komplexen Geometrie und engen Toleranzen mehrstufige Folgeverbundwerkzeuge. Der typische Prozess umfasst die folgenden Schritte:
1. Bandzuführung und Richten
Das Rohmaterial in Bandform wird durch eine Richtmaschine geführt, um die Bandkrümmung zu beseitigen. Ein Servovorschub transportiert den Streifen präzise in das Werkzeug mit einer Genauigkeit von ±0,02 mm.
2. Ausschneiden und Umformen
Die ersten Stationen schneiden die Rohlingkontur aus und erzeugen Führungslöcher für den Indexvorschub. Nachfolgende Stationen formen die Biegeradien, Winkel und Kontaktspitzen der Kontaktfeder. Beispielsweise kann eine typische Steckverbinder-Kontaktfeder eine 90°-Biegung mit einem Radius von 0,2 mm aufweisen. Die Umformung muss die Rückfederung berücksichtigen, was eine Überbiegung oder Prägung erfordert.
3. Stanzen und Beschneiden
Löcher oder Schlitze werden für die Montage oder zusätzliche Funktionen gestanzt. Beim Beschneiden wird überschüssiges Material entfernt, um die endgültige Kontur zu erreichen.
4. Kritisches Formen und Prägen
Prägen ist ein Nachschlagvorgang, der das Material verdichtet, um Oberflächen zu glätten, die Maßhaltigkeit zu verbessern und den Rückfederungseffekt zu reduzieren. Dies ist für die Serienproduktion unerlässlich.
5. Abtrennen und Auswerfen
Die letzte Station trennt das Stanzteil vom Streifen. Der Auswurf kann pneumatisch oder mechanisch erfolgen, um eine sichere und beschädigungsfreie Entnahme des Teils zu gewährleisten.
Werkzeugkonstruktion für das Stanzen von Stanzteilen
Erfolgreiches Stanzen von Stanzteilen erfordert Präzisionswerkzeuge. Zu den wichtigsten Konstruktionsaspekten gehören:
Materialhärte:
Es werden Werkzeugstähle (z. B. D2, M2) mit hoher Verschleißfestigkeit verwendet. Für hohe Stückzahlen (>1 Million Teile) werden Hartmetalleinsätze empfohlen.Freigabe:
Der optimale Stempel-Matrizen-Abstand beträgt typischerweise 5-8 % der Materialstärke. Zu eng verursacht übermäßige Grate; zu groß führt zu groben Kanten.Biegezugabe:
Präzise Biegeabzüge werden basierend auf Materialstärke und Biegeradius berechnet. Finite-Elemente-Analyse (FEA) hilft, Rückfederung vorherzusagen.Schmierung:
Dünnschicht-Schmierstoffe reduzieren Reibung und verhindern Kaltverschweißung. Wasserlösliche Schmierstoffe sind üblich für einfache Reinigung.
Qualitätskontrolle beim Präzisionsstanzen von Sprengsplittern
Eine gleichbleibende Qualität erfordert strenge Prüfungen in mehreren Phasen. Zu den kritischen Parametern gehören:
| Parameter | Toleranz | Messmethode |
|---|---|---|
| Teileabmessungen | ±0.01 mm | Bildverarbeitungssystem, KMG |
| Biegewinkel | ±1 | Optischer Komparator |
| Oberflächengüte | Ra ≤ 0,4 μm | Profilometer |
| Grathöhe | ≤ 0,02 mm | Mikroskop, 30-fach |
| Federkraft | ±5 % des Sollwerts | Kraftmessgerät |
Häufige Fehler und Lösungen
Grate:
Ursache: zu großes Spiel oder verschlissenes Werkzeug. Stempel/Matrizen nachschleifen oder Spiel anpassen.Rückfederungsvariation:
Aufgrund von Materialanisotropie. Prägen oder alternative Wärmebehandlungen versuchen.Mikrorisse:
Bei starker Umformung. Biegeradius verkleinern oder auf duktileres Material umstellen.Maßabweichung:
Auf Wärmeausdehnung prüfen; Pressen- und Werkzeugtemperatur stabilisieren.
Praktische Tipps zur Optimierung des Shrapnel-Stanzens
Für hohe Ausbeute und niedrige Kosten beachten Sie diese branchenerprobten Tipps:
Verwenden Sie Folgeverbundwerkzeuge mit Führungslöchern, um die Streifenausrichtung zu erhalten und den Verschnitt zu reduzieren.
Setzen Sie Servopressen für präzise Geschwindigkeits- und Positionssteuerung ein, insbesondere beim Umformen.
Implementieren Sie eine Inline-Kraftüberwachung, um verschlissene Werkzeuge zu erkennen, bevor Defekte auftreten.
Gestalten Sie Kontaktfedern mit symmetrischen Merkmalen, um unausgeglichene Kräfte zu minimieren.
Führen Sie nach jedem Werkzeugwechsel eine Erstmusterprüfung (FAI) durch.
Erwägen Sie bei Großserienaufträgen die Integration eines Entgratungsprozesses (z. B. Vibrationsläppen), falls Grate kritisch sind.
Fortgeschrittene Techniken: Hochgeschwindigkeitsstanzen und Mikrostanzen
Die moderne Miniaturisierung von Steckverbindern erfordert Mikrokontaktfedern mit Dicken unter 0,1 mm. Hochgeschwindigkeits-Stanzpressen mit 600–1500 Hüben pro Minute benötigen ultrapräzise Werkzeuge und fortschrittliche Schmierung. Beim Mikrostanzen werden Werkzeuge durch Ätzen oder EDM hergestellt, häufig unter Verwendung von drahterodierten Komponenten. Bei der Massenproduktion liegt der Schwerpunkt auf der Reduzierung der Rüstzeit durch Schnellwechselsysteme.
Fazit
Das Präzisionsstanzen von Kontaktfedern für Steckverbinder ist ein spezialisiertes Feld, das Materialwissenschaft, Werkzeugtechnik und Prozesssteuerung vereint. Durch das Verständnis von Materialeigenschaften, die Optimierung des Werkzeugdesigns, die Implementierung robuster Qualitätskontrollen und die Verfolgung von Hochgeschwindigkeitstechniken können Hersteller zuverlässige, kosteneffiziente Komponenten produzieren. Ob Sie als Konstrukteur oder Einkäufer tätig sind – dieser Leitfaden dient als Grundlage für Spitzenleistungen beim Stanzen von Kontaktfedern für Steckverbinder.
