Präzisionsmetallstanzung für Elektronik: Leitfaden zu wichtigen Überlegungen

Einleitung

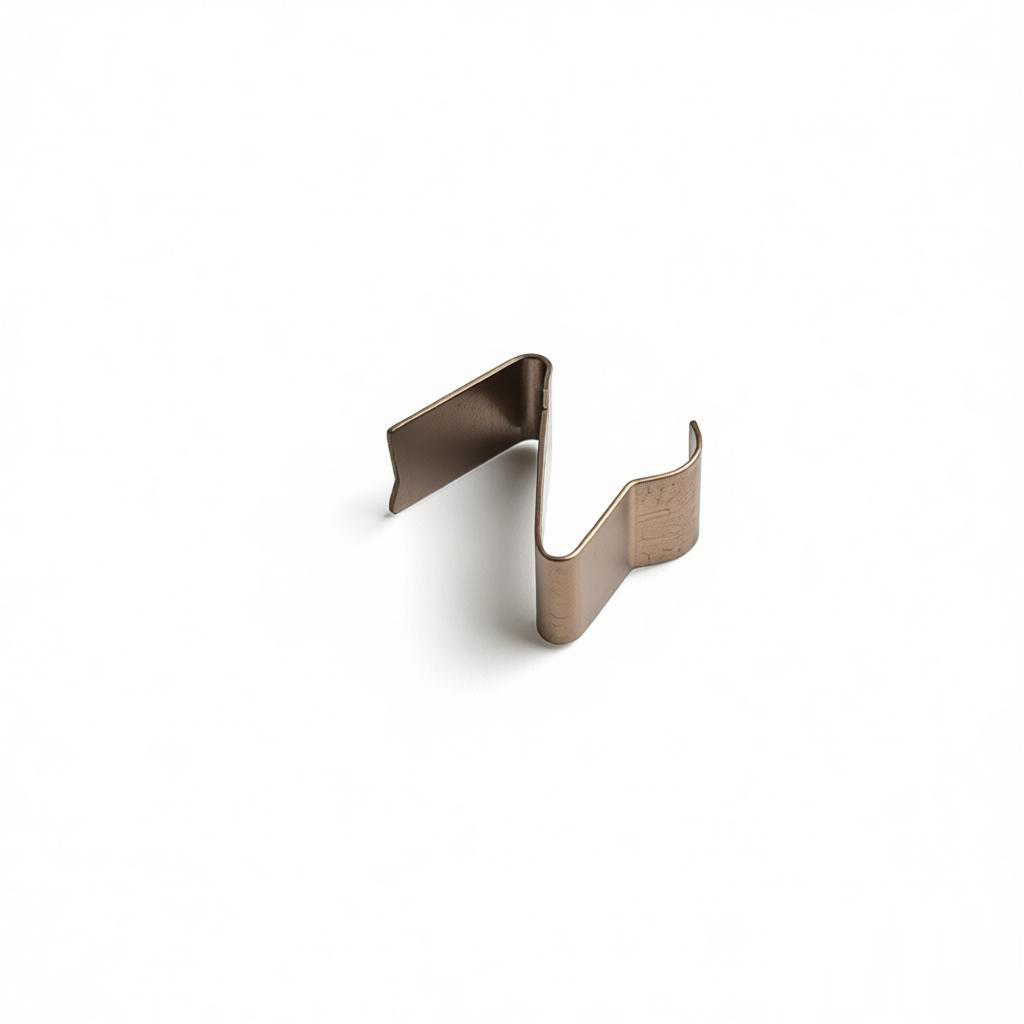

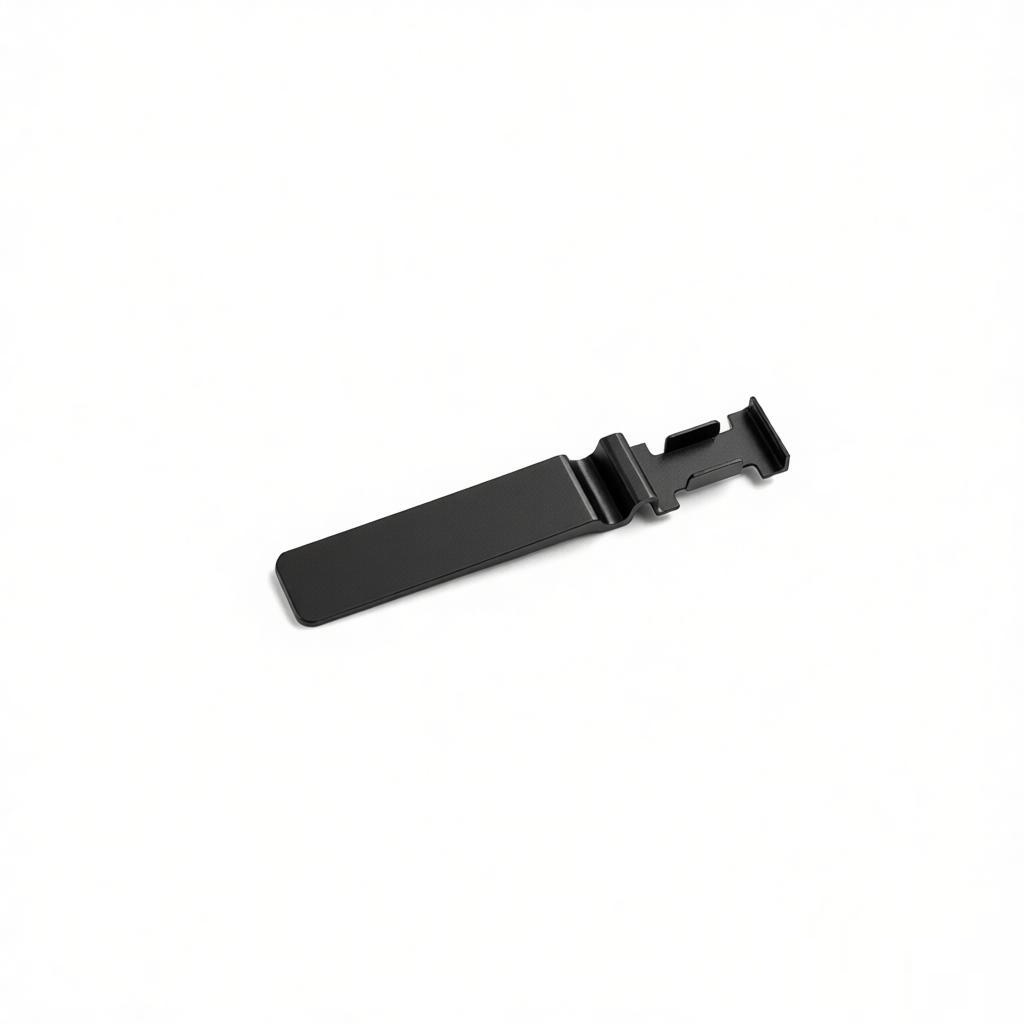

Präzisionsstanzteile aus Metall sind ein Eckpfeiler der modernen Elektronikfertigung und ermöglichen die Herstellung komplexer Komponenten mit engen Toleranzen in hohen Stückzahlen. Von Steckverbindern und Abschirmungen über Kühlkörper bis hin zu Federn sind gestanzte Metallteile in Geräten von Smartphones bis hin zu medizinischen Geräten allgegenwärtig. Um jedoch eine gleichbleibende Qualität und Leistung zu erzielen, ist ein gründliches Verständnis der wichtigsten Überlegungen erforderlich, die für Elektronikanwendungen spezifisch sind. Dieser Leitfaden untersucht die kritischen Faktoren, die Ingenieure und Einkaufsprofis bewerten müssen, um erfolgreiche Ergebnisse beim Präzisionsstanzteilen für die Elektronik zu gewährleisten.

Materialauswahl: Die Grundlage der Leistung

Die Wahl des richtigen Materials ist vielleicht die kritischste Entscheidung beim Metallstanzteilen für die Elektronik. Das Material muss die Anforderungen an elektrische Leitfähigkeit, Wärmemanagement, Festigkeit und Korrosionsbeständigkeit erfüllen und gleichzeitig mit dem Stanzprozess kompatibel sein.

Gängige Materialien und ihre Anwendungen

Hinweis:
Bei der Materialauswahl den gesamten Lebenszyklus berücksichtigen: Umformbarkeit beim Stanzen, Anforderungen an nachfolgende Beschichtungen oder Galvanisierungen sowie Leistung unter thermischen Zyklen im Endgerät.

Präzisionstoleranzen: Vom Mikrometer zum Erfolg

Elektronische Bauteile erfordern oft Toleranzen von nur ±0,025 mm oder sogar feiner. Das Erreichen dieser Präzision hängt von Faktoren wie Werkzeugqualität, Pressenstabilität und Materialkonsistenz ab.

Wichtige Toleranzaspekte

• Werkzeugausrichtung:
  Fehlausrichtung von Stempeln und Matrizen kann Grate, Maßabweichungen und vorzeitigen Verschleiß verursachen. Präzisionsstanzung verwendet Führungsstifte und Folgeverbundwerkzeuge mit engem Spiel.


• Materialdickenvariation:
  Eingehendes Material muss strenge Dickentoleranzen (z. B. ±0,005 mm) einhalten, um gleichbleibende Teileabmessungen zu gewährleisten.


• Rückfederungskompensation:
  Nach dem Stanzen neigen Materialien wie Edelstahl zu einer leichten Rückfederung. Fortschrittliche Simulation und Werkzeugkonstruktion berücksichtigen dies, um sicherzustellen, dass die endgültige Geometrie den Spezifikationen entspricht.


• Gratkontrolle:
  Grate können die Montage beeinträchtigen oder Kurzschlüsse verursachen. Richtiges Spiel und scharfe Werkzeuge minimieren Grate; sekundäre Prozesse wie Trommeln können erforderlich sein.


Hinweis:
Arbeiten Sie eng mit Ihrem Stanzpartner zusammen, um funktionskritische Maße zu definieren und eine statistische Prozesskontrolle (SPC) zur Überwachung der Toleranzeinhaltung einzurichten.

Werkzeugkonstruktion und -wartung

Das Werkzeug (Stempel) bestimmt die Qualität und Wiederholbarkeit von Stanzteilen. Für die Elektronik muss das Werkzeug auf hohe Präzision und lange Lebensdauer ausgelegt sein.

Folge- vs. Verbundwerkzeuge

Folgewerkzeuge führen mehrere Operationen (Stanzen, Umformen, Prägen) in einem Durchlauf durch, ideal für hochvolumige elektronische Teile. Verbundwerkzeuge führen mehrere Operationen an einer Station durch, sind aber auf einfachere Teile beschränkt. Folgewerkzeuge werden für komplexe Komponenten wie Steckerstifte mit komplexen Biegungen bevorzugt.

Werkzeugmaterial und Beschichtungen

• Werkzeugstahl:
  D2, A2 oder M2 für allgemeine Verschleißfestigkeit.


• Hartmetalleinsätze:
  In hochverschleißenden Bereichen für längere Werkzeuglebensdauer.


• Beschichtungen:
  TiN-, TiCN- oder DLC-Beschichtungen reduzieren Reibung und verhindern Materialanhaftungen, insbesondere beim Stanzen von Kupfer oder Aluminium.


Hinweis:
Stellen Sie sicher, dass der Stanzlieferant einen vorbeugenden Wartungsplan für Werkzeuge hat, einschließlich regelmäßigem Schärfen und Inspektion, um Maßabweichungen zu vermeiden.

Oberflächenbeschaffenheit und Beschichtung

Viele elektronische Komponenten erfordern spezifische Oberflächenbeschaffenheiten, um Lötbarkeit, Leitfähigkeit oder Korrosionsbeständigkeit zu gewährleisten.

Gängige Oberflächenbehandlungen

• Verzinnen:
  Bietet Lötbarkeit und Korrosionsbeständigkeit. Heißtauch- oder galvanisch aufgetragenes Zinn ist bei Steckverbindern üblich.


• Vergolden:
  Wird aufgrund des niedrigen Kontaktwiderstands und der Trägheit für hochzuverlässige Kontakte (z. B. in der Luft- und Raumfahrt oder Medizintechnik) verwendet.


• Versilbern:
  Hervorragende Leitfähigkeit, neigt jedoch zum Anlaufen; wird häufig in Hochstromanwendungen eingesetzt.


• Passivierung:
  Für Edelstahlteile zur Verbesserung der Korrosionsbeständigkeit.


Der Stanzprozess selbst muss Werkzeugspuren, Kratzer oder Verunreinigungen vermeiden, die die Haftung der Beschichtung beeinträchtigen könnten. Die Angabe einer maximalen Oberflächenrauheit (z. B. Ra 0,8 μm) ist üblich.

Hinweis:
Stimmen Sie sich frühzeitig mit dem Beschichtungsanbieter und dem Stanzlieferanten ab, um die Kompatibilität zwischen Stanzschmiermitteln und Beschichtungschemie sicherzustellen.

Qualitätskontrolle und Prüfung

Gleichbleibende Qualität ist in der Elektronik nicht verhandelbar. Implementieren Sie einen robusten Prüfplan, der Maße, Oberflächenqualität und Funktionstests abdeckt.

Prüfmethoden

• Koordinatenmessgerät (KMG):
  Für kritische Maße an Prototypen oder Erstmustern.


• Bildverarbeitungssysteme:
  Hochgeschwindigkeits-Optikprüfung für die Serienproduktion, erkennt Fehler wie Grate, Risse oder fehlende Merkmale.


• Härteprüfung:
  Stellt die Materialvergütung nach dem Stanzen sicher.


• Elektrische Prüfung:
  Für Komponenten wie Federkontakte, misst Kontaktwiderstand oder -kraft.


Statistische Stichprobenpläne (z. B. AQL 0,65) sind üblich, aber für sicherheitskritische Teile kann eine 100%-Prüfung erforderlich sein.

Hinweis:
Fordern Sie eine PFMEA (Prozess-Fehlermöglichkeits- und -einflussanalyse) von Ihrem Lieferanten an, um Risiken frühzeitig zu identifizieren und zu mindern.

Kostenoptimierung ohne Qualitätseinbußen

Präzisionsstanzen kann kosteneffizient sein, aber bestimmte Faktoren treiben die Kosten. Das Verständnis dieser hilft, Budget und Leistung in Einklang zu bringen.

Wichtige Kostentreiber

• Werkzeugkomplexität:
  Mehr Stufen und engere Toleranzen erhöhen die anfänglichen Werkzeugkosten.


• Materialkosten:
  Speziallegierungen oder Edelmetallbeschichtungen erhöhen die Kosten.


• Stückzahl:
  Höhere Stückzahlen amortisieren die Werkzeugkosten und senken den Stückpreis.


• Sekundäre Bearbeitung:
  Beschichten, Wärmebehandeln oder Montage erhöhen die Gesamtkosten.


Zur Optimierung sollten Sie Bauteile mit weniger Biegungen oder engeren Toleranzen nur dort entwerfen, wo es nötig ist. Nutzen Sie Simulationssoftware, um Konstruktionen vor dem Werkzeugbau zu validieren.

Hinweis:
Beziehen Sie den Stanzlieferanten in Design-for-Manufacturability (DFM)-Reviews ein, um Kosteneinsparungen zu identifizieren, z. B. durch Zusammenführen zweier Teile zu einem.

Durchlaufzeiten und Lieferkette

Der Elektronikmarkt erfordert schnelle Durchlaufzeiten. Bei Präzisionsstanzteilen umfassen die Durchlaufzeiten die Werkzeugherstellung (4–8 Wochen) und die Produktion (2–4 Wochen pro Auftrag). Die Vorhaltung von Sicherheitsbeständen kritischer Teile kann Verzögerungen abmildern.

Strategien für schnellere Durchlaufzeiten

• Verwenden Sie nach Möglichkeit Standardwerkzeugkomponenten.


• Bestellen Sie Material mit langen Vorlaufzeiten im Voraus.


• Arbeiten Sie mit Lieferanten zusammen, die Rapid Prototyping zur Designvalidierung anbieten.


Hinweis:
Bauen Sie eine starke Beziehung zu einem einzigen Beschaffungspartner auf, der Ihre Qualitätsanforderungen versteht und konsistente Lieferzeiten bieten kann.

Umwelt- und behördliche Auflagen

Elektronik muss Vorschriften wie RoHS, REACH und Konfliktmineralien-Anforderungen einhalten. Stellen Sie sicher, dass Ihre Stanzteile diesen Standards entsprechen, insbesondere hinsichtlich Beschichtungs- und Materialbeschränkungen.

Hinweis:
Fordern Sie Materialzertifikate und Beschichtungsberichte von Ihrem Lieferanten an, um die Compliance-Dokumentation zu gewährleisten.

Fazit

Präzisionsstanzteile für die Elektronik erfordern einen ganzheitlichen Ansatz – von der Materialauswahl bis zur Endkontrolle. Durch die Berücksichtigung dieser Schlüsselfaktoren – Materialeigenschaften, Toleranzen, Werkzeugkonstruktion, Oberflächenbeschaffenheit, Qualitätskontrolle, Kosten, Durchlaufzeiten und Compliance – können Sie sicherstellen, dass Ihre Stanzkomponenten den strengen Anforderungen elektronischer Geräte entsprechen. Arbeiten Sie mit einem Stanzhersteller zusammen, der Fachkenntnisse in diesen Bereichen nachweist, und nutzen Sie dessen Wissen, um Ihre Konstruktionen sowohl hinsichtlich Leistung als auch Herstellbarkeit zu optimieren. In der schnelllebigen Elektronikbranche sparen Sie durch die richtige Umsetzung dieser Details von Anfang an Kosten und verkürzen die Markteinführungszeit.
