Qualitätskontrolle beim Metallstanzverfahren: Prüfmethoden & Standards

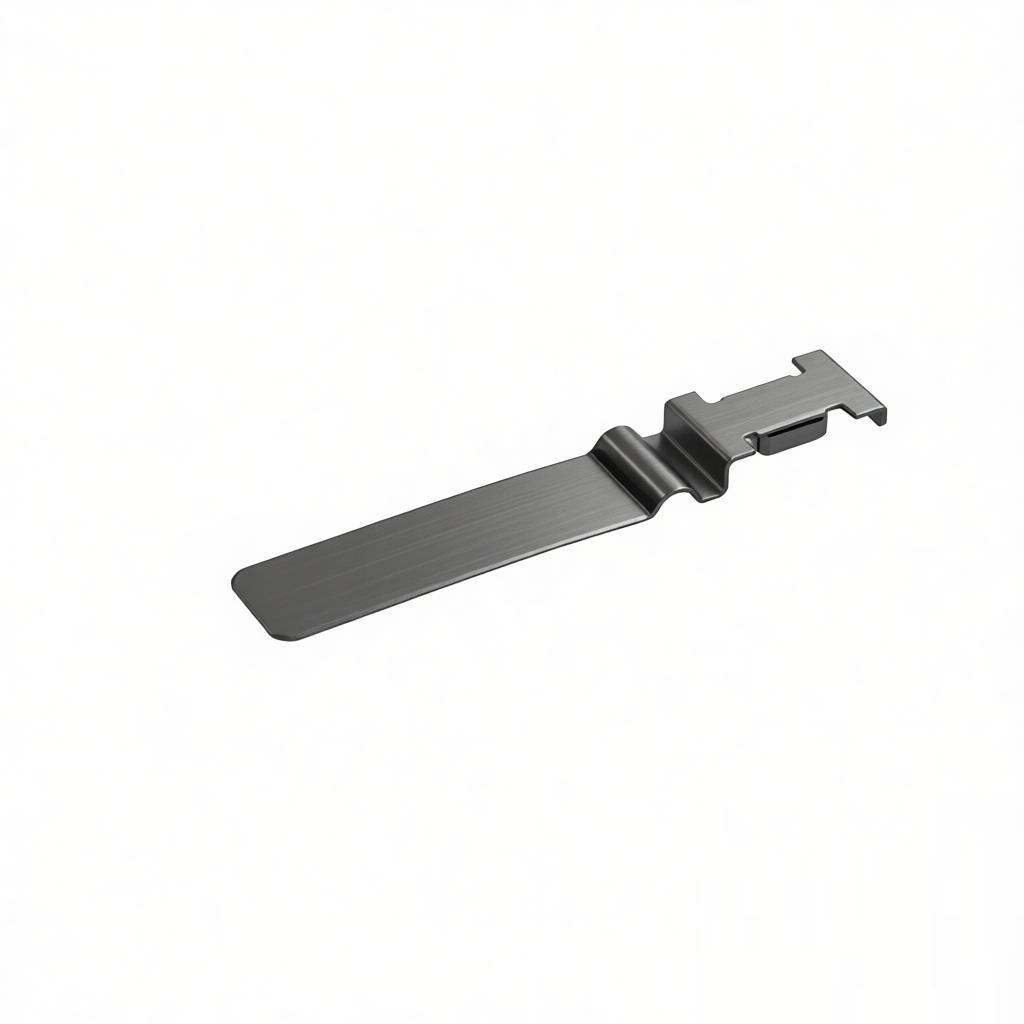

Einleitung

Metallstanzerei ist ein Hochgeschwindigkeits- und Massenfertigungsverfahren zur Herstellung komplexer Teile mit engen Toleranzen. Die Sicherstellung gleichbleibender Qualität bei gestanzten Teilen ist entscheidend für Sicherheit, Funktionalität und Kosteneffizienz. Dieser umfassende Leitfaden behandelt die wesentlichen Prüfmethoden und Standards, die in der Qualitätskontrolle von Metallstanzteilen verwendet werden, und hilft Herstellern, Fehler zu reduzieren, die Produktivität zu steigern und Kundenanforderungen zu erfüllen.

Bedeutung der Qualitätskontrolle in der Metallstanzerei

Qualitätskontrolle (QC) in der Metallstanzerei bedeutet nicht nur die Prüfung von Endprodukten – es ist ein systematischer Ansatz zur Überwachung und Steuerung des gesamten Produktionsprozesses. Effektive QC minimiert Ausschuss, reduziert Nacharbeit, verhindert kostspielige Rückrufe und stärkt den Markenruf. In Branchen wie Automobil, Luft- und Raumfahrt und Elektronik können selbst geringfügige Abweichungen in Abmessungen oder Materialeigenschaften zu katastrophalen Ausfällen führen. Daher ist die Implementierung strenger Prüfmethoden und die Einhaltung internationaler Standards unerlässlich.

Wichtige Qualitätsmerkmale bei Metallstanzteilen

Um gestanzte Teile effektiv zu prüfen, muss man zunächst die kritischen Qualitätsattribute verstehen, die ein konformes Produkt definieren. Dazu gehören:

• Maßgenauigkeit:
  Toleranzen für Merkmale wie Lochdurchmesser, Kantenabstände, Biegewinkel und Gesamtlänge.


• Oberflächenbeschaffenheit:
  Akzeptable Werte für Kratzer, Dellen, Grate oder Werkzeugspuren.


• Materialintegrität:
  Keine Risse, Brüche oder übermäßige Ausdünnung durch Strecken oder Biegen.


• Wärmebehandlung:
  Angemessene Härte und Festigkeit, wenn nachfolgende Stanzvorgänge beteiligt sind.


• Reinheit:
  Frei von Öl, Fett oder anderen Verunreinigungen, die die Montage oder Leistung beeinträchtigen könnten.


Übliche Prüfverfahren für Metallstanzteile

Sichtprüfung

Die Sichtprüfung ist die erste Verteidigungslinie und sollte in mehreren Phasen durchgeführt werden – nach dem Stanzen, Umformen und der Endbearbeitung. Die Bediener prüfen auf sichtbare Fehler wie Grate, Risse, Kratzer, Werkzeugspuren und Verfärbungen. Obwohl einfach, erfordert diese Methode geschulte Augen und geeignete Beleuchtung. Für Hochgeschwindigkeitsproduktionslinien werden häufig Vergrößerungswerkzeuge oder automatisierte Bildverarbeitungssysteme eingesetzt.

Maßhaltigkeitsmessung

Die Präzisionsmessung ist das Rückgrat der Qualitätskontrolle bei Metallstanzteilen. Übliche Werkzeuge sind:

• Messschieber und Mikrometer:
  Für Außen- und Innenmaße mit einer Genauigkeit von bis zu 0,01 mm.


• Koordinatenmessgeräte (KMG):
  Für komplexe Geometrien mit mehreren Bezugspunkten und engen Toleranzen.


• Optische Komparatoren:
  Um einen vergrößerten Schattenriss des Teils auf einen Bildschirm zu projizieren, um ihn mit einem Masterprofil zu vergleichen.


• Laserscanner:
  Zur berührungslosen 3D-Erfassung von Freiformflächen.


Best Practice ist die Durchführung einer Messsystemanalyse (MSA), um die Wiederholbarkeit und Reproduzierbarkeit des Messmittels (GR&R) sicherzustellen.

Oberflächenrauheitsprüfung

Die Oberflächenbeschaffenheit beeinflusst Reibung, Verschleiß und Aussehen. Profilometer messen Ra (arithmetische Rauheit), Rz (durchschnittliche Spitze-Tal-Höhe) und andere Parameter. Für Feinschneidteile oder Teile mit Dichtflächen müssen die Oberflächenrauheitsspezifikationen streng kontrolliert werden. Es sind kontaktierende und berührungslose (optische) Profilometer erhältlich.

Härteprüfung

Die Härte gibt Aufschluss über die Festigkeit und Gleichmäßigkeit des Materials. Übliche Prüfverfahren sind Rockwell (HRB/HRC), Brinell (HB) und Vickers (HV). Für dünne Stanzteile werden Mikrohärteprüfgeräte mit geringen Prüfkräften bevorzugt. Die Härteprüfung ist besonders wichtig für Teile, die anschließend wärmebehandelt oder in hochbelasteten Anwendungen eingesetzt werden.

Materialzusammensetzungsanalyse

Die Überprüfung der chemischen Zusammensetzung ist entscheidend bei der Verwendung verschiedener Legierungen oder der Neuzertifizierung von Schrottmaterialien. Spektrometer (OES, RFA) ermöglichen eine schnelle Elementaranalyse. Die Sicherstellung der korrekten Materialgüte (z. B. 304 Edelstahl vs. 316) verhindert vorzeitiges Versagen.

Internationale Normen für die Qualität von Metallstanzteilen

Die Einhaltung etablierter Qualitätsstandards ist für die globale Wettbewerbsfähigkeit unerlässlich. Zu den wichtigsten Normen gehören:

Statistische Prozessregelung (SPC) beim Stanzen

Anstatt sich ausschließlich auf die Endkontrolle zu verlassen, ermöglicht SPC die Echtzeitüberwachung des Stanzprozesses. Zu den wichtigsten Werkzeugen gehören:

• Qualitätsregelkarten (X̄-R, X̄-S, Einzelwerte):
  Überwachung kritischer Maße im Zeitverlauf, um Verschiebungen oder Trends zu erkennen, bevor Teile außerhalb der Toleranz liegen.


• Prozessfähigkeitsstudien (Cp, Cpk):
  Quantifizierung, wie gut der Prozess die Spezifikationen erfüllt. Ein Cpk von 1,33 oder höher ist üblich.


• Pareto-Analyse:
  Priorisierung von Fehlerarten zur Fokussierung von Verbesserungsmaßnahmen.


Durch die Implementierung von SPC können Hersteller Inspektionskosten senken und Fehler proaktiv verhindern.

Praktische Tipps für eine effektive Qualitätskontrolle

• Erstmusterprüfung (FAI):
  Führen Sie eine umfassende Prüfung des ersten Teils jeder neuen Charge oder nach einem Werkzeugwechsel durch, um die Einrichtung zu validieren.


• Messmittelkalibrierung:
  Kalibrieren Sie regelmäßig alle Messwerkzeuge gemäß ISO 10012 oder internen Standards, um die Genauigkeit zu gewährleisten.


• Mitarbeiterschulung:
  Stellen Sie sicher, dass die Bediener kritische Merkmale verstehen, die richtigen Prüfwerkzeuge verwenden und in grundlegender SPC-Diagrammerstellung geschult sind.


• Prozessbegleitende Prüfungen:
  Planen Sie Inspektionen an wichtigen Schritten: nach dem Stanzen, nach dem Umformen und nach allen sekundären Vorgängen (z. B. Gewindeschneiden, Wärmebehandlung).


• Alles dokumentieren:
  Führen Sie Aufzeichnungen über Inspektionen, Korrekturmaßnahmen und Prozessänderungen für Rückverfolgbarkeit und kontinuierliche Verbesserung.


• Automatisieren Sie, wo möglich:
  Bildverarbeitungssysteme und Inline-Sensoren können 100 % der Teile mit Produktionsgeschwindigkeit prüfen und so menschliche Fehler reduzieren.


Fazit

Die Qualitätskontrolle beim Metallstanzprozess ist eine vielschichtige Disziplin, die Sichtprüfungen, Präzisionsmessungen, statistische Analysen und die Einhaltung globaler Standards kombiniert. Durch die Implementierung robuster Prüfmethoden – von einfachen Messschiebern bis hin zu fortschrittlichen Koordinatenmessgeräten und SPC – können Hersteller sicherstellen, dass jedes gestanzte Teil die höchsten Qualitätsanforderungen erfüllt. Dies reduziert nicht nur Ausschuss und Nacharbeit, sondern schafft auch Vertrauen bei Kunden in der Automobil-, Luftfahrt-, Elektronik- und anderen kritischen Branchen. Investieren Sie noch heute in Ihre Qualitätsprozesse, um sich einen Wettbewerbsvorteil für morgen zu sichern.
