Metal Stamping DFM: 7 Regeln für kosteneffizientes Design
Design for Manufacturability (DFM) ist in der Metallstanzung entscheidend, um Kosten zu senken, die Qualität zu verbessern und die Produktion zu beschleunigen. Durch die Befolgung dieser 7 Regeln können Sie Ihre Metallstanz-Designs für eine kosteneffiziente Fertigung optimieren.

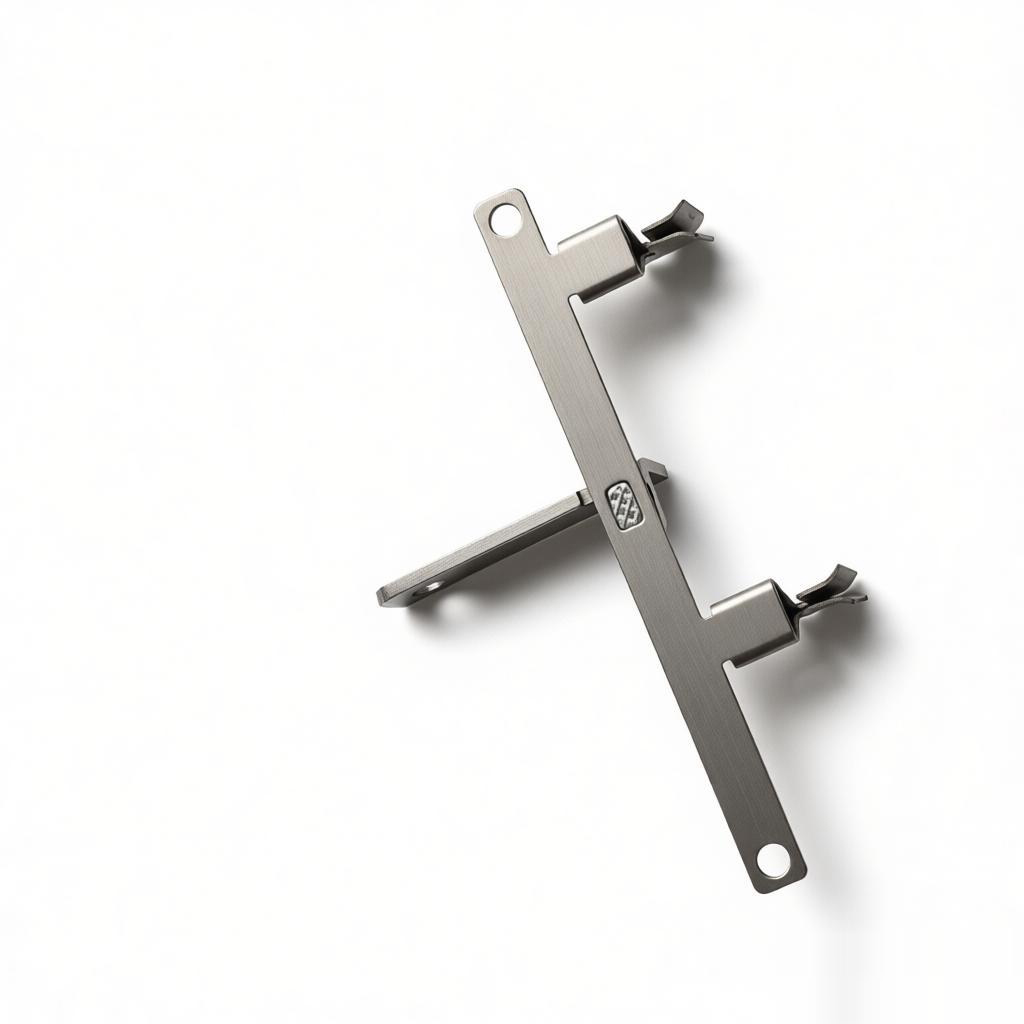

Regel 1: Vermeiden Sie scharfe Ecken
Scharfe Ecken in Metallstanz-Designs erzeugen Spannungskonzentrationen, die während des Umformens zu Rissen führen können. Sie beschleunigen auch den Werkzeugverschleiß und erhöhen das Risiko von Werkzeugbrüchen. Um diese Probleme zu vermeiden, integrieren Sie immer Radien an Innen- und Außenecken. Eine gute Faustregel ist, einen Radius von mindestens 0,5-facher Materialstärke zu verwenden. Größere Radien verbessern die Umformbarkeit weiter und verlängern die Werkzeuglebensdauer, was die Gesamtproduktionskosten senkt.
Regel 2: Behalten Sie eine gleichmäßige Wandstärke bei
Variationen in der Wandstärke verursachen ungleichmäßigen Materialfluss während des Stanzens, was zu Verzug, Ausdünnung oder Rissen führt. Konstruieren Sie Teile mit durchgehend gleichmäßiger Wandstärke. Wenn Dickenänderungen unvermeidbar sind, verwenden Sie allmähliche Übergänge anstelle von abrupten Stufen. Diese Regel gilt auch für Merkmale wie Flansche und Rippen – vermeiden Sie abrupte Änderungen, die Defekte verursachen können. Gleichmäßige Wandstärke vereinfacht die Werkzeugkonstruktion und reduziert Ausschussraten.
Regel 3: Minimieren Sie Lochgrößen und -abstände
Kleine Löcher erfordern Stempel mit kleinem Durchmesser, die zerbrechlich und bruchanfällig sind. Für kosteneffizientes Stanzen stellen Sie sicher, dass Lochdurchmesser mindestens der Materialstärke entsprechen. Löcher, die kleiner sind, erhöhen die Werkzeugkosten und den Wartungsaufwand erheblich. Halten Sie auch ausreichenden Abstand zwischen Löchern und von Löchern zu Teilkanten ein – typischerweise mindestens das Zweifache der Materialstärke. Dies verhindert Verformungen und Ausrisse.
Regel 4: Verwenden Sie Standardtoleranzen
Die Vorgabe enger Toleranzen für jedes Merkmal treibt die Fertigungskosten aufgrund zusätzlicher Prüfungen und langsamerer Pressgeschwindigkeiten in die Höhe. Reservieren Sie enge Toleranzen nur für kritische Maße, die die Funktion des Teils beeinflussen. Verwenden Sie für nicht-kritische Merkmale Standard-Stanztoleranzen (z. B. ±0.005 Zoll für Lochpositionen oder ±0.010 Zoll für geformte Maße). Standardtoleranzen ermöglichen eine schnellere Produktion und reduzieren den Bedarf an sekundären Bearbeitungsschritten.
Regel 5: Gestaltung von Biegeentlastungen
Wenn eine Biegung in der Nähe eines anderen Merkmals wie eines Lochs oder Schlitzes auftritt, sollten Entlastungsschnitte vorgesehen werden, um Einrisse zu vermeiden. Die Breite der Entlastung sollte mindestens das Zweifache der Materialdicke betragen, und die Tiefe sollte über den Biegeradius hinausgehen. Zusätzlich sollten innere Biegeradien nicht weniger als das 0,5-fache der Materialdicke betragen, um Rissbildung zu vermeiden. Eine ordnungsgemäße Biegeentlastung gewährleistet saubere, starke Biegungen ohne zusätzliche Nachbearbeitungsschritte.
Regel 6: Vermeidung von Hinterschneidungen und komplexen Formen
Hinterschneidungen erfordern komplexe Werkzeuge wie Seitenaktionsnocken oder Schieber, was die Herstellungskosten und den Wartungsaufwand des Werkzeugs erhöht. Ebenso erhöhen Formen mit tiefen Ziehungen oder mehreren Ebenen die Komplexität. Gestalten Sie Merkmale nach Möglichkeit so um, dass Hinterschneidungen vermieden werden. Falls unvermeidbar, konsultieren Sie Ihren Stanzpartner, um die Kostenabwägungen zu bewerten. Vereinfachen Sie die Geometrie, um Werkzeugkosten und Zykluszeiten zu reduzieren.
Regel 7: Berücksichtigung der Materialauswahl
Die Materialwahl hat einen großen Einfluss auf Kosten und Fertigbarkeit. Standardkohlenstoffstähle (z. B. SPCC, DC01) sind am kosteneffizientesten und weit verbreitet. Wenn Korrosionsbeständigkeit erforderlich ist, sollten Sie verzinkten Stahl anstelle von Edelstahl in Betracht ziehen, um Kosten zu sparen. Vermeiden Sie exotische Legierungen, es sei denn, sie sind unbedingt erforderlich. Berücksichtigen Sie auch die Materialdicke – dickere Bleche erhöhen die Materialkosten und die erforderliche Presskraft. Optimieren Sie die Materialauswahl frühzeitig im Design, um Leistung und Budget in Einklang zu bringen.
Durch die Umsetzung dieser DFM-Regeln können Sie die Fertigungskosten und Durchlaufzeiten erheblich reduzieren und gleichzeitig hochwertige Metallstanzteile sicherstellen. Arbeiten Sie bereits in der Entwurfsphase mit einem erfahrenen Stanzhersteller zusammen, um Ihr Design zu validieren und maximale Einsparungen zu erzielen.
