Verlängerung der Stanzwerkzeug-Lebensdauer: Material- und Beschichtungsleitfaden
Stanzwerkzeuge sind das Rückgrat von Metallstanzprozessen und beeinflussen direkt Produktivität, Kosten und Qualität. Verschleiß ist jedoch unvermeidlich aufgrund von hochbelastetem Kontakt, thermischen Zyklen und Abrasion. Die Verlängerung der Werkzeuglebensdauer reduziert nicht nur Ausfallzeiten, sondern senkt auch Werkzeugkosten und verbessert die Teilekonsistenz. Dieser Leitfaden untersucht Materialauswahl und Beschichtungstechnologien, die die Lebensdauer von Stanzwerkzeugen signifikant verlängern, unterstützt durch praktische Wartungstipps.

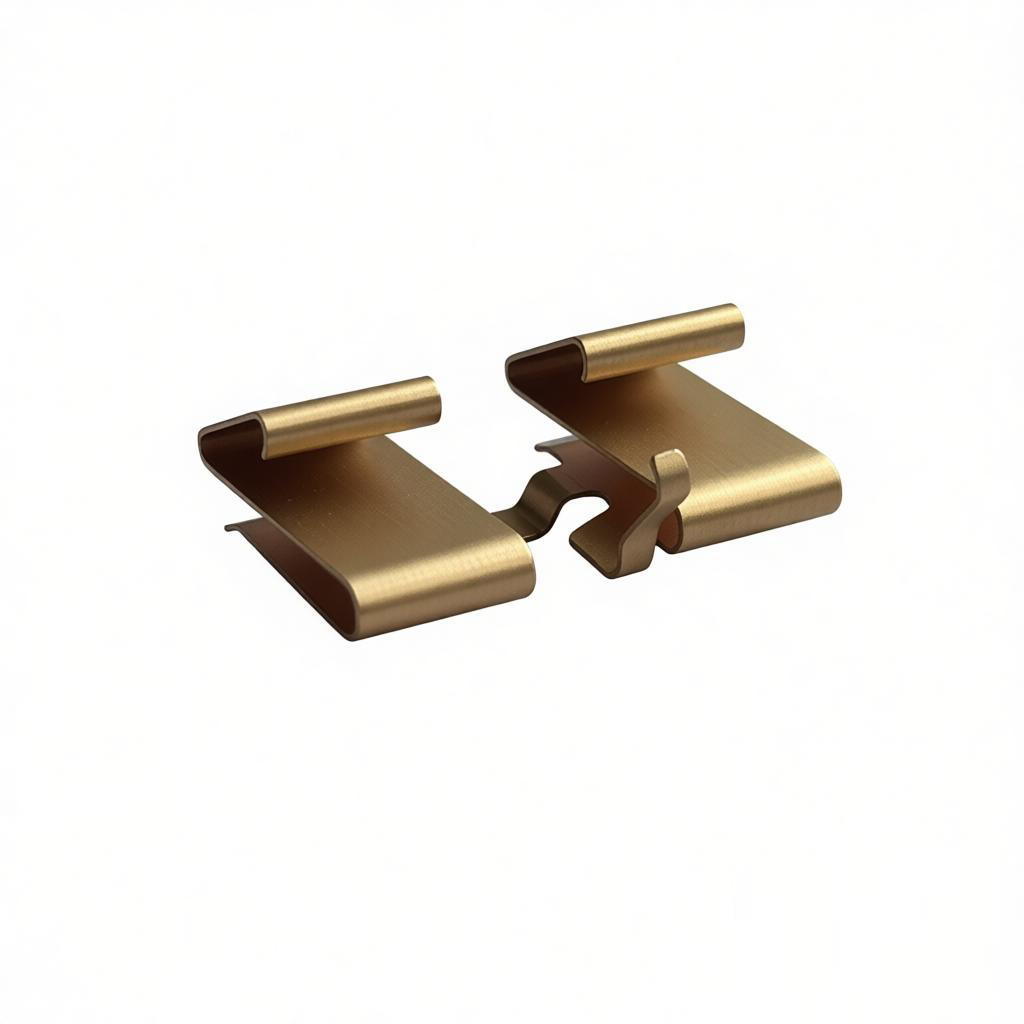

Verschleißmechanismen von Stanzwerkzeugen verstehen
Werkzeugverschleiß tritt durch mehrere Mechanismen auf: abrasiver Verschleiß durch harte Partikel, adhäsiver Verschleiß durch Kaltverschweißung, Ermüdungsrisse durch zyklische Belastung und thermischer Verschleiß durch Reibungswärme. Der dominierende Mechanismus hängt vom Stanzmaterial, der Schmierung und den Prozessparametern ab. Zum Beispiel beschleunigt das Stanzen von hochfestem Stahl den abrasiven Verschleiß, während weiche Materialien wie Aluminium adhäsiven Verschleiß verursachen. Die Identifizierung des primären Verschleißtyps ist entscheidend für die Auswahl von Materialien und Beschichtungen.
Materialauswahl für Langlebigkeit
Werkzeugstähle
Die meisten Stanzwerkzeuge bestehen aus Werkzeugstählen wie D2, A2, M2 und pulvermetallurgischen (PM) Stählen. D2 bietet aufgrund großer Karbide hohen Verschleißwiderstand, ist jedoch weniger zäh und eignet sich für kurze Serien oder abrasive Materialien. A2 bietet bessere Zähigkeit für stoßbeanspruchte Anwendungen. PM-Stähle wie CPM 10V bieten überlegenen Verschleißwiderstand durch gleichmäßige Verteilung feiner Karbide. Für hohe Produktionsmengen sollten Sie Schnellarbeitsstahl (M2) oder PM-Grade in Betracht ziehen.
Hartmetalle und Keramiken
Wolframkarbid (WC-Co) ist extrem hart und verschleißfest, ideal für Langzeitstanzungen abrasiver Materialien. Es ist jedoch spröde und anfällig für Ausbrüche. Zementierte Hartmetalle mit Kobalt-Binder (6-15%) balancieren Zähigkeit und Härte. Keramische Werkzeuge (z.B. Aluminiumoxid oder Siliziumnitrid) bieten außergewöhnliche Härte, aber begrenzte Zähigkeit und werden in Nischenanwendungen wie dem Hochgeschwindigkeitsstanzen weicher Metalle eingesetzt.
Auswahlrichtlinien
Bei abrasiven Materialien (z. B. verzinkter Stahl): Verwenden Sie hochvanadiumhaltige PM-Stähle oder Hartmetalleinsätze.
Bei hochfesten Materialien: Wählen Sie zähe Werkzeugstähle wie A2 oder S7 mit geeigneter Beschichtung.
Bei der Massenproduktion: Investieren Sie in Hartmetall- oder PM-Werkzeuge.
Kosten vs. Lebensdauer abwägen: Hartmetall kann 3-5x teurer sein, hält aber 10-20x länger.
Fortschrittliche Beschichtungen zur Reduzierung von Reibung und Verschleiß
Beschichtungen verändern die Werkzeugoberflächen, indem sie eine harte, reibungsarme und thermisch stabile Schicht bilden. Sie reduzieren den direkten Metall-zu-Metall-Kontakt, minimieren Kaltverschweißungen und senken die thermische Belastung.
Gängige Beschichtungsarten
| Beschichtung | Härte (HV) | Max. Temp. (°C) | Optimal für |
|---|---|---|---|
| TiN (Titannitrid) | 2300 | 600 | Allzweck, geringe Reibung |
| TiCN (Titancarbonitrid) | 3000 | 400 | Abrasiver Verschleiß, hohe Härte |
| AlTiN (Aluminium-Titannitrid) | 3300 | 900 | Hochtemperatur, Trockenstanzung |
| CrN (Chromnitrid) | 2000 | 700 | Korrosionsbeständigkeit, Anti-Fressen |
| DLC (Diamantähnlicher Kohlenstoff) | 3000-7000 | 300 | Niedrige Reibung, Antihaft |
Wie Beschichtungen die Werkzeuglebensdauer verlängern
Härte: Beschichtungen wie TiCN oder AlTiN widerstehen abrasivem Verschleiß.
Niedrige Reibung: DLC und TiN reduzieren Gleitkräfte und Wärmeentwicklung.
Wärmebarriere: AlTiN widersteht hohen Flashtemperaturen und verhindert Erweichung.
Fressschutz: CrN verhindert Materialübertragung von weichen Blechen.
Hinweise zur Beschichtungsanwendung
PVD (Physical Vapor Deposition) ist die gängigste Methode und bietet scharfe Kanten ohne Maßänderung. CVD (Chemical Vapor Deposition) liefert dickere Beschichtungen, kann aber Kantenaufbau verursachen. Passen Sie die Beschichtung stets an das Werkzeugmaterial und den Stanzprozess an. Beispielsweise ist AlTiN ideal für das Hochgeschwindigkeitsstanzen von Edelstahl, während DLC bei Aluminium gut zur Reduzierung von Anhaftungen geeignet ist.
Praktische Tipps zur Werkzeugwartung
Regelmäßige Inspektion: Prüfen Sie auf Verschleiß, Ausbrüche und Risse mit Lupen oder Mikroskopen.
Richtige Schmierung: Verwenden Sie geeignete Stanzschmiermittel, um Reibung zu reduzieren und Rückstände auszuspülen.
Werkzeuge reinigen: Entfernen Sie Metallspäne und Rückstände nach jedem Durchlauf, um Abrieb zu vermeiden.
Nachschärfen: Halten Sie scharfe Schneidkanten; lassen Sie die Beschichtung bei Abnutzung erneuern.
Lagerung: Lagern Sie Werkzeuge in trockenen, klimatisierten Bereichen, um Korrosion zu vermeiden.
Prozessoptimierung: Passen Sie Spiel, Geschwindigkeit und Zuschnittgröße an, um Spannungen zu minimieren.
Fallstudien
Fall 1: Umstellung von D2 auf Pulvermetallurgiestahl
Ein Stanzbetrieb erlebte übermäßigen Verschleiß beim Stanzen von 1,5 mm dickem hochfestem Stahl. Werkzeuge versagten nach 20.000 Hüben. Durch die Umstellung auf CPM 10V mit TiCN-Beschichtung stieg die Werkzeuglebensdauer auf 150.000 Hübe, was die Werkzeugkosten um 60 % senkte.
Fall 2: AlTiN-Beschichtung für Trockenstanzprozesse
Bei einem Trockenstanzvorgang für elektrische Kontakte traten an Werkzeugstahl-Matrizen starkes Fressen auf, was häufige Reinigung erforderte. Durch das Aufbringen einer AlTiN-Beschichtung wurde das Fressen beseitigt und die Standzeit der Matrize von 50.000 auf 200.000 Hübe verlängert, mit einer deutlichen Reduzierung der Stillstandszeiten.
Fazit
Die Verlängerung der Standzeit von Stanzwerkzeugen ist eine strategische Investition. Durch das Verständnis der Verschleißmechanismen, die Auswahl geeigneter Matrizenmaterialien (Werkzeugstahl, Hartmetall oder PM-Sorten) und den Einsatz fortschrittlicher Beschichtungen (TiN, TiCN, AlTiN, DLC) können Hersteller signifikante Verbesserungen der Werkzeuglebensdauer erzielen. In Kombination mit sorgfältiger Wartung führen diese Entscheidungen zu höherer Produktivität, niedrigeren Kosten und gleichbleibender Teilequalität. Bewerten Sie Ihre spezifischen Stanzbedingungen und konsultieren Sie Material- und Beschichtungslieferanten, um maßgeschneiderte Lösungen für eine maximale Standzeit zu entwickeln.
