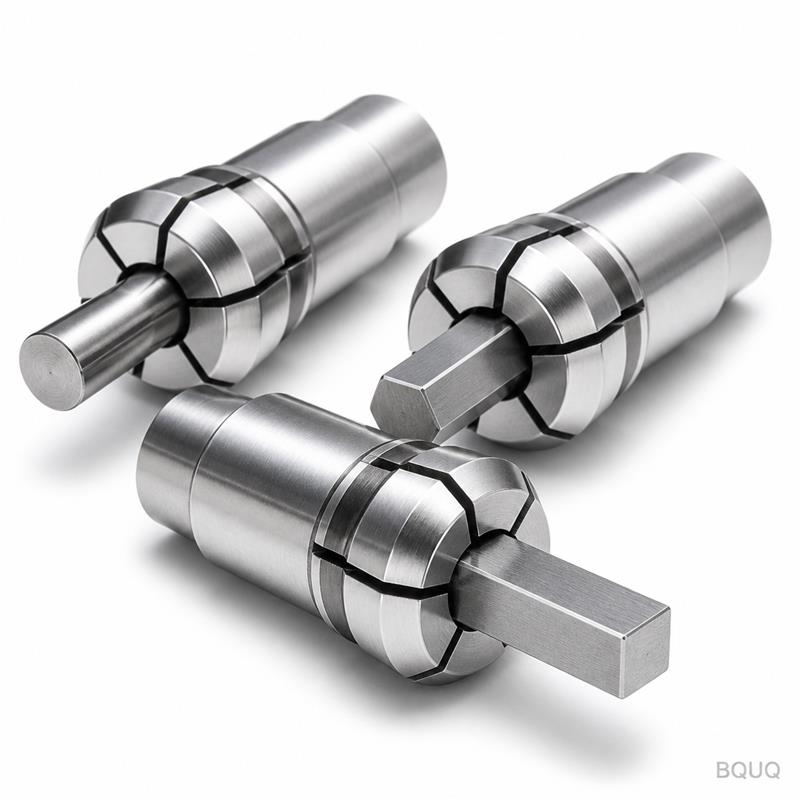

Wie prägen Trends bei der Stangenbearbeitung die Konstruktion der Spannzangenbohrung?
Die direkte Antwort lautet, dass Spannzangenbohrungs-Designs heute so konstruiert werden, dass sie die tatsächliche zylindrische Toleranz und Oberflächengüte-Verteilung des zugeführten Rohmaterials exakt abbilden, anstatt sich an einem festen Nenndurchmesser zu orientieren. Da die Materialnachfrage sich hin zu höherfesten Legierungen und engeren Dimensions toleranzen verschiebt, spezifizieren Hersteller Bohrungen mit größerer geometrischer Präzision und speziellen Freiwinkeln, um Stangenmaterial-Schwankungen Rechnung zu tragen. Diese Ausrichtung reduziert Maschinenstillstandszeiten, die durch Vorschubprobleme verursacht werden, und verbessert die Konzentrizität fertig gedrehter Teile, was für die Serienproduktion entscheidend ist.
Welche spezifischen Stangenmaterialien treiben die Veränderungen bei Spannzangenbohrungen voran?
Die Verlagerung hin zu härteren und abrasiveren Materialien ist die Hauptkraft hinter der modernen Spannzangenbohrungs-Geometrie. Im Jahr 2024 entfallen laut regionalen Stahlservice-Center-Daten etwa 62 % des gesamten in CNC-Schweizerdrehmaschinen und Mehrspindelmaschinen in der Provinz Guangdong verbrauchten Stangenmaterials auf 4140-Legierungsstahl, 17-4-PH-Edelstahl und 303-Edelstahl. Diese Materialien erfordern eine höhere Spannkraft, was wiederum Spannzangenbohrungen mit einer größeren Kontaktfläche, aber einem dünneren Wandquerschnitt für radiale Kompression erforderlich macht.
Insbesondere 17-4-PH-Edelstahl im Zustand H1150 weist eine Streckgrenze von 105.000 psi auf, was 40 % höher ist als bei Standard-12L14-Bleistahl. Um dieses Material ohne Oberflächenmarkierungen zu spannen, werden Spannzangenbohrungen heute mit einem mikrostrukturierten Rändelmuster mit einer Tiefe von 0,0015 Zoll hergestellt. Umgekehrt erfordert der zunehmende Einsatz von Aluminium 6061-T6, das einen Wärmeausdehnungskoeffizienten von 13,1 Mikro-Zoll pro Grad Fahrenheit aufweist, dass Spannzangenbohrungen mit einem um 0,0002 Zoll größeren Innendurchmesser geschnitten werden, um ein Festfressen zu verhindern, wenn sich das Stangenmaterial bei der Hochgeschwindigkeitsbearbeitung erwärmt.
Wie wirkt sich die Materialnachfrage auf die Toleranz von Spannzangenbohrungen aus?
Die Materialnachfrage bestimmt direkt die Toleranzklassifizierung der Spannzangenbohrung, die sich von Allzweck-Nuten hin zu präzisionsangepassten Bohrungen bewegt. Für Standard-Automatenstähle wie 12L14 ist eine Spannzangenbohrungs-Toleranz von +0,001 Zoll bis +0,003 Zoll über der Nennstangengröße akzeptabel, da das Material nachgiebig ist und sich leicht zuführen lässt. Für Titan Grad 5 und Inconel 718 muss die Bohrungstoleranz jedoch auf +0,0005 Zoll bis +0,001 Zoll über Nennmaß verschärft werden.
Diese Präzision ist notwendig, da sich diese hochfesten Materialien nicht komprimieren lassen; sie widerstehen radialer Verformung. Ist die Bohrung zu locker, vibriert das Stangenmaterial, was Rattern verursacht und die Werkzeugstandzeit um 15 % reduziert. Ist die Bohrung zu eng, kann die Spannzange nicht vollständig schließen, was zu einem Verlust der Spannkraft und möglichem Herausziehen des Stangenmaterials bei schweren Zerspanungsarbeiten führt. Die ingenieurtechnische Faustregel besagt, dass die Bohrungstoleranz genau die Hälfte der Durchmessertoleranz des Materials betragen muss, um eine gleichmäßige Spannung aufrechtzuerhalten.
Warum ändert sich der Bohrungs-Einlaufwinkel bei hochfesten Materialien?
Der innere Einlaufwinkel der Spannzangenbohrung wird neu gestaltet, um die höheren axialen Kräfte zu bewältigen, die durch harte Materialien erzeugt werden. Traditionelle Spannzangen haben einen Einlaufwinkel von 15 Grad, der für Messing und Aluminium ausreichend ist. Angesichts der gestiegenen Nachfrage nach 4340-Stahl (Zugfestigkeit von 180.000 psi) standardisiert die Branche jedoch auf einen Einlaufwinkel von 25 Grad für Bohrungen über 1 Zoll Durchmesser.
Dieser steilere Winkel dient zwei Zwecken. Erstens reduziert er die axiale Kraft, die zum Durchschieben des Stangenmaterials durch die Spannzange erforderlich ist, um etwa 18 %, wodurch das Risiko des Stangenknickens minimiert wird. Zweitens erzeugt er einen Keileffekt, der hilft, das Stangenmaterial genauer zu zentrieren. Daten von Schweizerdrehmaschinen zeigen, dass dieser 25-Grad-Winkel die anfängliche Stangenzentriergenauigkeit von 0,002 Zoll auf 0,0008 Zoll verbessert, was einer Verbesserung von 60 % entspricht. Dies ist entscheidend, da außermittiges Stangenmaterial zu ungleichmäßiger Wandstärke im endbearbeiteten Bauteil führt.
Welche Spannzangenbohrungs-Materialien werden für abrasives Stangenmaterial bevorzugt?
Die Nachfrage nach abrasiven Materialien wie Gusseisen und Aluminium mit hohem Siliziumgehalt hat einen Wechsel beim Grundmaterial der Spannzangenbohrung selbst erzwungen. Standard-Werkzeugstahl-Spannzangen mit einer Härte von 58-60 HRC werden zunehmend durch hartmetallbeschichtete oder pulvermetallurgische Spannzangen ersetzt. Bei der Bearbeitung von A390-Aluminium, das 17 % Silizium enthält, verschleißt eine Standard-Stahlspannzangenbohrung nach nur 20.000 Zyklen um 0,001 Zoll, was zu einem Verlust der Spannkraft führt.
Im Gegensatz dazu zeigt eine Wolframkarbid-Bohrungseinlage nach 100.000 Zyklen nur 0,0001 Zoll Verschleiß. Der Trend geht auch hin zu durchgehärtetem H13-Werkzeugstahl mit Nitrierbehandlung, der eine Oberflächenhärte von 68-72 HRC erreicht. Diese Materialien erhöhen zwar die Spannzangenkosten um 30-40 %, reduzieren jedoch die Austauschhäufigkeit. Für ein Hochvolumenwerk, das 24 Stunden am Tag läuft, reduziert dies die Rüstzeit um etwa 3 Stunden pro Woche, was einem Gewinn von 450 Bearbeitungsstunden pro Jahr entspricht.
Wie beeinflusst die Durchmesservariation des Stangenmaterials die Bohrungsgeometrie?
Die Durchmesservariation des Stangenmaterials ist die unberechenbarste Variable, und Spannzangenbohrungen werden heute mit einer „Kompressionszone“ konstruiert, um diese Schwankung aufzunehmen. Kaltgezogenes Stangenmaterial hält typischerweise eine Toleranz von plus/minus 0,002 Zoll ein, während warmgewalztes Stangenmaterial um plus/minus 0,005 Zoll variieren kann. Eine feste, starre Bohrung kann diesen Bereich nicht abdecken, ohne die Konzentrizität zu opfern.
Moderne Spannzangen-Designs verfügen über eine Bohrung mit parabolischer Innenform, die vorne schmaler und hinten breiter ist. Diese Form ermöglicht es der Bohrung, das Stangenmaterial an zwei verschiedenen Punkten zu kontaktieren, wodurch eine Drei-Punkt-Spannwirkung entsteht, die eine Schwankung von 0,004 Zoll im Stangendurchmesser ausgleicht. Dieses Design verhindert den bei geraden Bohrungen auftretenden „Trompeteneffekt“, der entsteht, wenn die Spannzange nur die Vorderkante des Stangenmaterials greift, was zu einem Rundlauf von 0,0015 Zoll führt. Mit einer parabolischen Bohrung kann der Rundlauf selbst bei suboptimalem Stangenmaterial innerhalb von 0,0005 Zoll gehalten werden.
Welche wirtschaftlichen Auswirkungen hat die Anpassung von Spannzangenbohrungen an die Materialnachfrage?
Die wirtschaftlichen Auswirkungen sind erheblich und wirken sich direkt auf Ausschussraten und Maschinenauslastung aus. Nicht passende Spannzangenbohrungen sind für bis zu 35 % aller stangenmaterialbezogenen Stillstände an CNC-Drehmaschinen verantwortlich. Jeder Stillstand kostet durchschnittlich 15 Minuten Produktionsausfall plus die Kosten für Nacharbeit oder Verschrottung des Teils, die für ein Präzisionsbauteil in der Luft- und Raumfahrt durchschnittlich 8,50 $ pro Teil betragen.
Durch die Umstellung auf materialspezifische Spannzangenbohrungen können Fabriken die Ausschussrate von 2,5 % auf 0,8 % senken. Für eine Fabrik, die 50.000 Teile pro Monat verarbeitet, reduziert dies die Ausschussmenge von 1.250 Teilen auf 400 Teile, was allein bei den Materialkosten etwa 7.225 $ pro Monat einspart. Darüber hinaus erhöht die Reduzierung der Maschinenstopps die Spindelauslastung von 75 % auf 85 %, was etwa 200 zusätzliche produktive Bearbeitungsstunden pro Monat ergibt. Die folgende Tabelle fasst die wichtigsten technischen Parameter für verschiedene Materialkategorien zusammen.
| Materialkategorie | Typische Legierungen | Bohrungstoleranz über Nennmaß | Einlaufwinkel | Empfohlenes Bohrungsmaterial | Maximale Stangendrehzahl (U/min) |
| Automatenstahl | 12L14, 1215 | +0,001 bis +0,003 Zoll | 15 Grad | Standard-Werkzeugstahl (58 HRC) | 8.000 |
| Edelstahl | 303, 17-4 PH | +0,0008 bis +0,0015 Zoll | 20 Grad | H13 nittriert (68 HRC) | 6.500 |
| Hochfeste Legierung | 4140, 4340 | +0,0005 bis +0,001 Zoll | 25 Grad | Pulvermetall (62 HRC) | 5.000 |
| Exotische Superlegierung | Inconel 718, Ti-6Al-4V | +0,0005 bis +0,0008 Zoll | 25 Grad | Wolframkarbid-beschichtet | 3.500 |
| Aluminiumlegierungen | 6061, 7075 | +0,0002 bis +0,0005 Zoll | 15 Grad | Standard-Werkzeugstahl (mit Beschichtung) | 12.000 |
Wie können Hersteller vorhandene Spannzangen an neue Materialtrends anpassen?
Hersteller müssen vorhandene Werkzeuge nicht sofort verwerfen; sie können sie durch selektives Honen und Beschichten anpassen. Für Betriebe, die von Aluminium auf Edelstahl umstellen, kann eine Standard-Spannzangenbohrung nachgehont werden, um den Durchmesser um 0,0005 Zoll zu vergrößern und so der Wärmeausdehnung Rechnung zu tragen. Dies wird jedoch nur einmal empfohlen, da weiteres Honen die gehärtete Randschicht entfernt und die Verschleißlebensdauer um 50 % reduziert.
Eine effektivere Anpassung ist das Aufbringen einer Titannitrid-Beschichtung (TiN) auf die Bohrungsoberfläche. Diese bei 900 Grad Fahrenheit aufgebrachte Beschichtung reduziert den Reibungskoeffizienten von 0,50 auf 0,30. Dadurch kann eine Standard-Spannzange eine etwas größere Stangendurchmesserschwankung ohne Fressen bewältigen. Für dauerhafte Änderungen wird empfohlen, die Spannzange vollständig zu ersetzen. Die Kosten für eine kundenspezifisch gebohrte Spannzange reichen von 85 $ für eine 1/4-Zoll-Größe bis zu 350 $ für eine 2-Zoll-Größe, mit einer Lieferzeit von 3-5 Tagen. Dies sind geringe Kosten im Vergleich zu den 10.000 $ pro Stunde, die eine stillstehende CNC-Maschine kostet.
Wann sollten Sie Spannzangen ersetzen, anstatt sie neu zu bohren?
Sie sollten die Spannzange ersetzen, wenn der Bohrungsdurchmesser die maximale Materialtoleranz um mehr als 0,001 Zoll überschreitet oder wenn die Spannfläche sichtbare Riefen aufweist. Neubohren ist nur sinnvoll, wenn die Spannzange noch mindestens 0,010 Zoll Wandstärke aufweist. Die Messung der Bohrung vorne und hinten mit einer Mikrometerschraube ist unerlässlich; eine Differenz von mehr als 0,0005 Zoll weist auf Ovalität hin, die durch Neubohren nicht korrigiert werden kann.
Ein Ersatz ist auch zwingend erforderlich, wenn die Materialfamilie mit unterschiedlicher Härte gewechselt wird, z. B. von Aluminium auf Inconel. Die Eigenspannung beim Spannen von Aluminium ist gering, aber der hohe Spanndruck, der für Inconel erforderlich ist, führt dazu, dass eine zuvor verwendete Spannzange reißt. Der Industriestandard ist, Spannzangen nach 500.000 Zyklen für weiche Materialien und nach 100.000 Zyklen für harte Materialien auszutauschen. Die Verfolgung der Zyklenzahlen ist der beste Weg, um unerwartete Ausfälle zu vermeiden.
Fazit
Die Weiterentwicklung des Spannzangenbohrungs-Designs ist eine direkte technische Reaktion auf die sich verändernde Landschaft der Stangenmaterialien. Die Branche bewegt sich weg von Universal-Spannzangen hin zu anwendungsspezifischen Bohrungsgeometrien, die materialspezifische Wärmeausdehnung, Härte und Durchmesserschwankung priorisieren. Für Präzisionshersteller ist die Botschaft klar: Die Überprüfung Ihrer Spannzangenbohrungs-Spezifikationen im Hinblick auf Ihre aktuelle Materialnachfrage ist eine kostengünstige Aktivität mit hohem Ertrag, die Ausschuss verhindert und die Spindelbetriebszeit maximiert.
FAQ
Was ist die Standardtoleranz für eine Spannzangenbohrung?
Die Standardtoleranz liegt im Allgemeinen bei +0,001 Zoll bis +0,003 Zoll über dem Nennstangendurchmesser für Allzweckstahl. Für Präzisionsarbeiten mit exotischen Legierungen wird diese auf +0,0005 Zoll verschärft. Die korrekte Toleranz wird immer durch die eigene Durchmessertoleranz des Stangenmaterials bestimmt.
Kann eine Spannzange mehrere Stangenmaterialien verarbeiten?
Ja, eine einzelne Spannzange kann mehrere Materialien verarbeiten, wenn diese ähnliche Härte- und Wärmeausdehnungskoeffizienten aufweisen, wie z. B. 6061 und 7075 Aluminium. Die Verwendung derselben Spannzange für Stahl und Aluminium führt jedoch zu schlechter Spannung und Oberflächenmarkierungen. Es ist immer wirtschaftlicher, Spannzangen bestimmten Materialfamilien zuzuordnen.
Wie wirkt sich die Wärme des Stangenmaterials auf die Spannzangenbohrung aus?
Das Stangenmaterial erwärmt sich während der Bearbeitung und dehnt sich im Durchmesser aus. Bei Aluminium kann diese Ausdehnung bei hohen Spindeldrehzahlen bis zu 0,0005 Zoll betragen. Wenn die Spannzangenbohrung zu eng ist, frisst das Stangenmaterial fest. Aus diesem Grund werden Bohrungen für Aluminium mit einem größeren Spiel geschnitten.
Wie hoch ist die Lebensdauer einer Präzisions-Spannzangenbohrung?
Bei Automatenstahl kann eine Spannzangenbohrung 500.000 Zyklen halten. Bei abrasiven Legierungen wie Gusseisen oder Aluminium mit hohem Siliziumgehalt sinkt die Lebensdauer auf 100.000 Zyklen oder weniger. Eine regelmäßige Inspektion ist erforderlich, um Verschleiß zu erkennen, bevor er die Teilequalität beeinträchtigt.
Wie messe ich eine verschlissene Spannzangenbohrung?
Verwenden Sie einen Teleskopmessstab und eine Mikrometerschraube, um den Bohrungsdurchmesser an der Vorderkante und 1 Zoll im Inneren der Bohrung zu messen. Vergleichen Sie diese Messungen mit den ursprünglichen Spezifikationen. Wenn die vordere Messung mehr als 0,001 Zoll größer ist als die innere Messung, ist die Spannzange trompetenförmig aufgeweitet und muss ersetzt werden.
Erfordert die Oberflächengüte des Stangenmaterials eine andere Bohrungsbeschaffenheit?
Ja, poliertes Stangenmaterial erfordert eine glatte Spannzangenbohrung, um ein Durchrutschen zu verhindern, während grob geschliffenes Stangenmaterial von einer leicht gerändelten Bohrung profitiert, um die Haftung zu verbessern. Die Bohrungsbeschaffenheit sollte an den Reibungskoeffizienten des Stangenmaterials angepasst werden. Eine spiegelpolierte Bohrung (8 Mikro-Zoll) ist am besten für polierten Edelstahl geeignet.
Ist es billiger, eine Spannzange neu zu bohren oder zu ersetzen?
Neubohren ist kurzfristig billiger und kostet etwa 40 $ gegenüber 100 $ für eine neue Spannzange. Das Neubohren ist jedoch nur einmal wirksam und entfernt die gehärtete Oberfläche. Für langfristige Zuverlässigkeit ist der Austausch die empfohlene Praxis, insbesondere bei hochfesten Materialien.
