Wärmeableitungsstanztechniken für effizientes Wärmemanagement

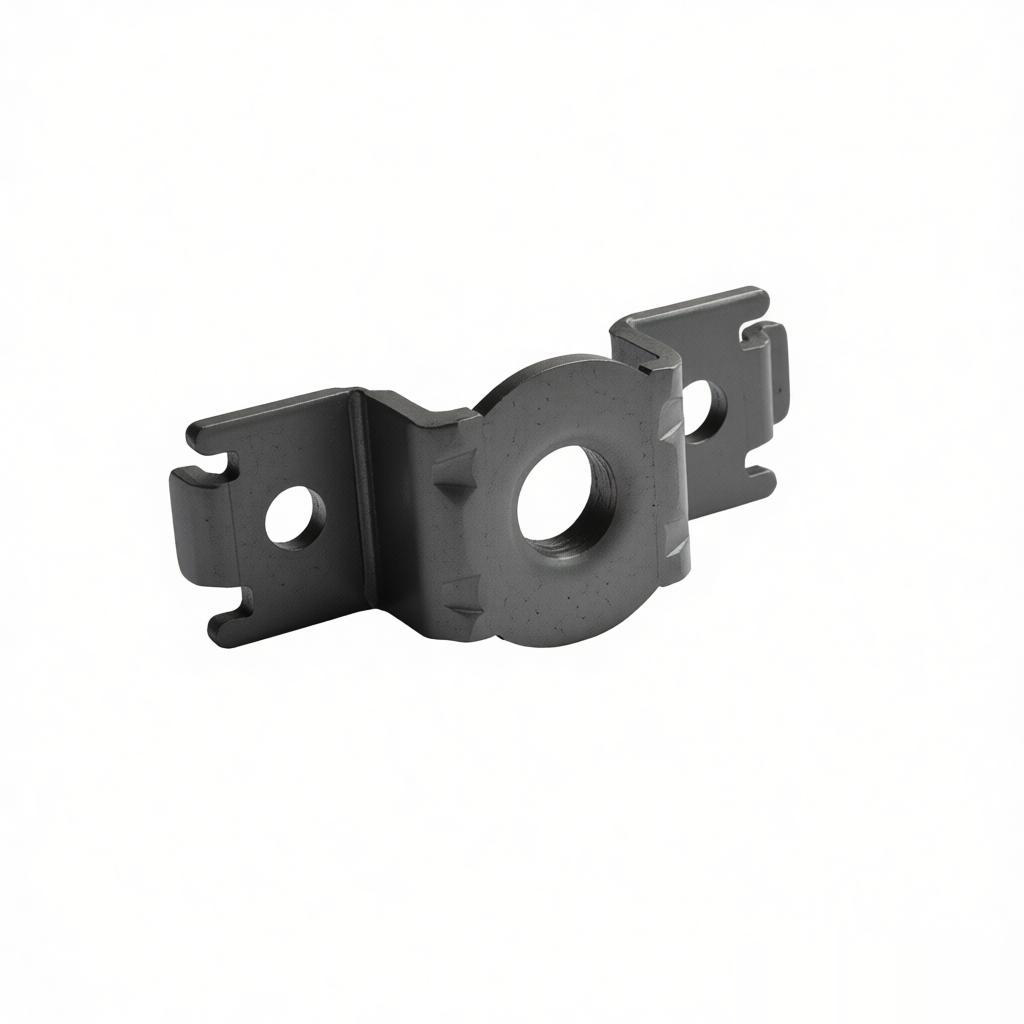

Einführung in das Wärmesenken-Stanzen
Wärmesenken sind kritische Komponenten in elektronischen Geräten, die Wärme ableiten, um Überhitzung zu verhindern und einen zuverlässigen Betrieb zu gewährleisten. Unter den verschiedenen Fertigungsmethoden bietet das Stanzen eine kostengünstige und hochvolumige Lösung für die Herstellung komplexer Wärmesenken-Geometrien. Dieser Leitfaden untersucht die Techniken und Best Practices für effizientes Wärmemanagement durch Wärmesenken-Stanzen.
Materialien für gestanzte Wärmesenken
Aluminiumlegierungen
Aluminium (z. B. 6061, 6063) ist das häufigste Material aufgrund seiner hervorragenden Wärmeleitfähigkeit (200–240 W/mK), seines geringen Gewichts und seiner Umformbarkeit. Für Hochleistungsanwendungen werden Kupferlegierungen (Wärmeleitfähigkeit ~400 W/mK) verwendet, die jedoch teurer und schwieriger zu stanzen sind.
Kriterien für die Materialauswahl
Wärmeleitfähigkeit: höher ist besser für die Wärmeableitung.
Duktilität: muss Tiefziehen und Biegen ohne Rissbildung standhalten.
Kosten: Aluminium bietet das beste Verhältnis für die Massenproduktion.
Oberflächenbeschaffenheit: beeinflusst den Kontaktwiderstand mit elektronischen Komponenten.
Stanzwerkzeug-Design für Kühlkörper
Das Werkzeugdesign ist entscheidend, um die gewünschte Rippengeometrie, Dickenverteilung und Maßgenauigkeit zu erreichen. Stufenwerkzeuge werden häufig verwendet, um mehrere Operationen (Stanzen, Lochen, Umformen und Schneiden) in einem einzigen Pressenhub durchzuführen.
Wichtige Designüberlegungen
Rippengeometrie:
hohe, dünne Rippen maximieren die Oberfläche, erfordern jedoch eine sorgfältige Kontrolle des Materialflusses, um Risse zu vermeiden.Biegeradius:
Der Mindestradius sollte mindestens das 1,5-fache der Materialstärke betragen, um Spannungskonzentrationen zu vermeiden.Entformungsschrägen:
ermöglichen ein einfaches Auswerfen des Teils aus dem Werkzeug.Rückfederungskompensation:
überbiegen Sie das Material, um die elastische Rückstellung auszugleichen.
Stanzprozess-Techniken
Beschneiden und Lochen
Zuerst wird der Rohling vom Streifen abgetrennt. Das Lochen erzeugt Löcher für die Montage oder den Luftstrom. Das Spiel zwischen Stempel und Matrize sollte 5–10 % der Materialstärke betragen, um saubere Kanten zu erzielen.
Umformen und Biegen
Durch sequenzielle Umformvorgänge werden die Lamellen geformt. Um Faltenbildung zu vermeiden, verwenden Sie Ziehleisten und eine geeignete Niederhalterkraft. Schmierung reduziert Reibung und verbessert den Materialfluss.
Schneiden und Beschneiden
Nach dem Formen wird das Teil auf Endmaß beschnitten. Feinschneiden ermöglicht glatte Kanten ohne Nachbearbeitung.
Qualitätskontrolle beim Kühlkörper-Stanzen
| Parameter | Spezifikation | Prüfmethode |
|---|---|---|
