Effektive Methoden zur Gratreduzierung beim Metallstanzprozess
Grate in Metallstanzteilen verstehen

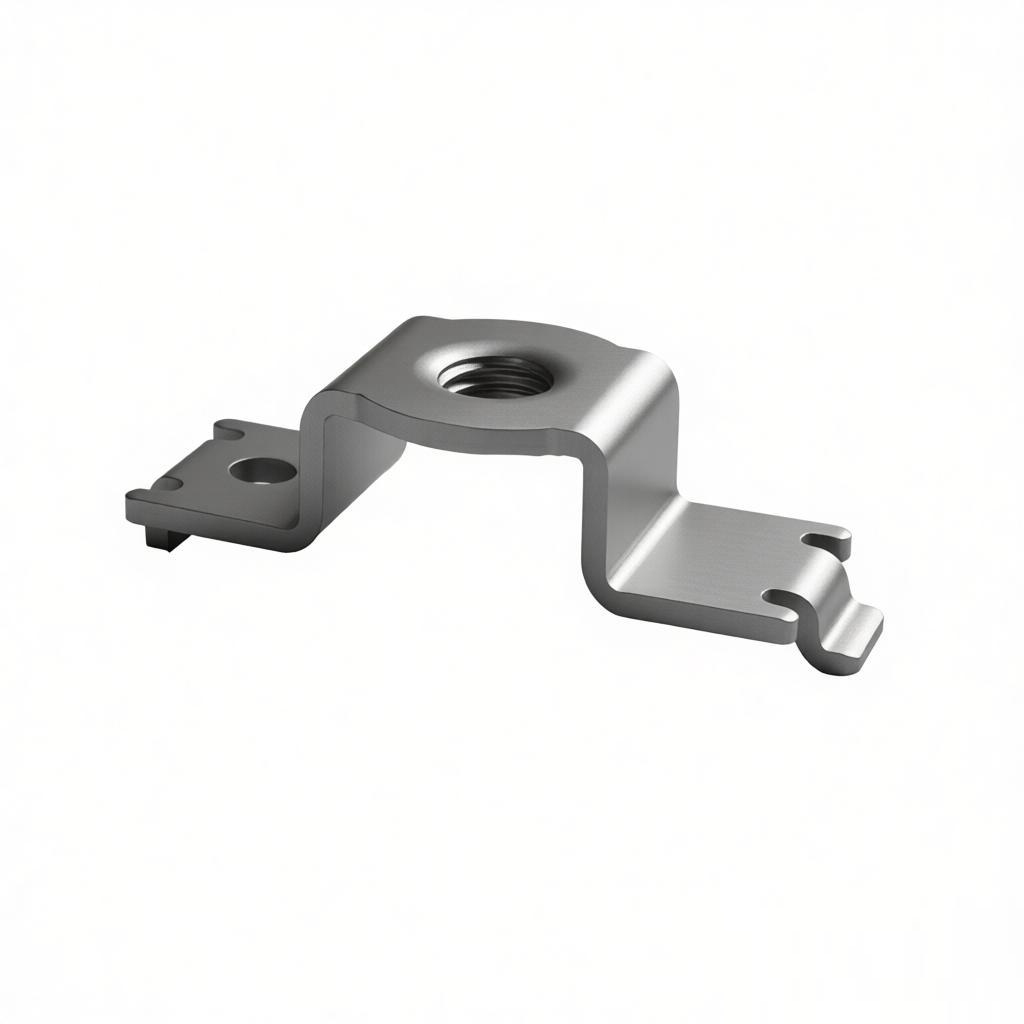

Grate sind unerwünschte erhöhte Kanten oder kleine Materialstücke, die nach der Bearbeitung oder dem Stanzen am Werkstück haften bleiben. Beim Metallstanzen entstehen Grate, wenn Stempel und Matrize das Metall durchschneiden und dabei plastische Verformungen an den Kanten verursachen. Sie können sowohl auf der Stempelseite (Überlauf) als auch auf der Matrizenseite (Bruchzone) auftreten. Häufige Typen sind Überlaufgrate, Bruchgrate und Rissgrate. Größe und Form hängen von Materialeigenschaften, Werkzeugzustand und Prozessparametern ab. Das Verständnis dieser Faktoren ist für eine effektive Gratreduzierung unerlässlich.
Die Auswirkungen von Graten auf Produktqualität und Sicherheit
Grate beeinträchtigen die Produktqualität auf verschiedene Weise. Sie können die Montage behindern, Fehlausrichtungen verursachen oder zu Spannungskonzentrationen und vorzeitigem Versagen führen. In elektrischen Komponenten können Grate Kurzschlüsse verursachen. Scharfe Grate stellen Sicherheitsrisiken bei der Handhabung dar. Darüber hinaus erhöhen Grate Reibung und Verschleiß, verringern die Präzision und erfordern sekundäre Entgratungsvorgänge, die Kosten und Zeit verursachen. Für hochpräzise Branchen wie Automobil, Luft- und Raumfahrt und Elektronik ist die Gratkontrolle von entscheidender Bedeutung.
Wichtige Techniken zur Gratreduzierung
Optimierung des Matrizenspiels
Der Matrizenspiel – der Spalt zwischen Stempel und Matrize – ist der einflussreichste Parameter. Ein zu großer Spalt führt zu übermäßigem Überlauf und großen Graten. Ein zu kleiner Spalt verursacht Werkzeugverschleiß und erhöhte Bruchgrate. Der optimale Spalt liegt typischerweise zwischen 5 % und 10 % der Materialdicke für Baustahl. Verwenden Sie empfohlene Spaltwerte für spezifische Materialien (siehe Tabelle unten). Regelmäßige Spaltprüfung und -anpassung mit Unterlegscheiben oder Präzisionsmatrizen ist unerlässlich.
| Material | Dicke (mm) | Optimaler Spalt (pro Seite in %) |
|---|---|---|
| Stahl | 0.5–1.5 | 5–7% |
| Aluminium | 0.5–3.0 | 6–8% |
| Edelstahl | 0.5–2.0 | 4–6% |
| Kupfer | 0.5–2.0 | 7–9% |
Werkzeugdesign und -wartung
Scharfe Schneidkanten erzeugen sauberere Schnitte mit weniger Graten. Überprüfen und schärfen Sie Stempel und Matrizen regelmäßig. Verwenden Sie hochwertigen Werkzeugstahl mit Beschichtungen wie TiN oder CrN, um Reibung und Verschleiß zu reduzieren. Integrieren Sie Scherwinkel auf der Stempelfläche, um Schnittkräfte zu verteilen und die Gratbildung zu minimieren. Stellen Sie korrekte Ausrichtung und gleichmäßiges Spiel sicher. Ersetzen Sie verschlissene Werkzeuge umgehend.
Materialauswahl
Duktile Werkstoffe (z. B. kohlenstoffarmer Stahl) neigen dazu, größere Grate zu erzeugen als spröde. Wählen Sie nach Möglichkeit Werkstoffe mit geringerer Dehnung und höherer Härte. Verwenden Sie vorbehandelte oder spannungsarm geglühte Werkstoffe, um Verformungen zu minimieren. Erwägen Sie für kritische Anwendungen Werkstoffe wie Berylliumkupfer oder gehärteten Stahl, die kleinere Grate erzeugen.
Prozessparameter: Geschwindigkeit, Druck, Schmierung
Die Stanzgeschwindigkeit beeinflusst die Wärmeentwicklung und den Materialfluss. Niedrigere Geschwindigkeiten reduzieren die Grathöhe durch kontrollierte Verformung. Zu hohe Geschwindigkeit kann zu Rissen führen. Schmierung reduziert Reibung und Wärme; verwenden Sie ölbasierte oder synthetische Schmiermittel, die für das Stanzen ausgelegt sind. Tragen Sie sowohl auf Stempel als auch auf Matrize gleichmäßig Schmiermittel auf. Die Druckeinstellungen sollten angepasst werden, um ein ordnungsgemäßes Eindringen ohne Überlastung zu gewährleisten.
Fortgeschrittene Methoden: Nachschneiden, Vibration, Laser
Beim Nachschneiden wird ein sekundärer Arbeitsgang mit einer kleineren Matrize durchgeführt, um Grate abzuscheren. Vibrationsunterstütztes Stanzen nutzt oszillierende Bewegungen, um Reibung zu reduzieren und die Kantenqualität zu verbessern. Laserentgraten ist eine berührungslose Methode, die Grate schnell schmilzt. Weitere Techniken umfassen elektrochemisches Entgraten (ECD) und Abrasiv-Fließschleifen (AFM). Diese eignen sich für komplexe Geometrien oder die Serienproduktion.
Praktische Tipps zur Umsetzung der Gratkontrolle
Führen Sie regelmäßige Gratmessungen mit Mikrometern oder Bildverarbeitungssystemen durch. Legen Sie akzeptable Grathöhengrenzen fest (z. B.
