Tiefziehen vs. Flachziehen: Wann welches Verfahren einsetzen?

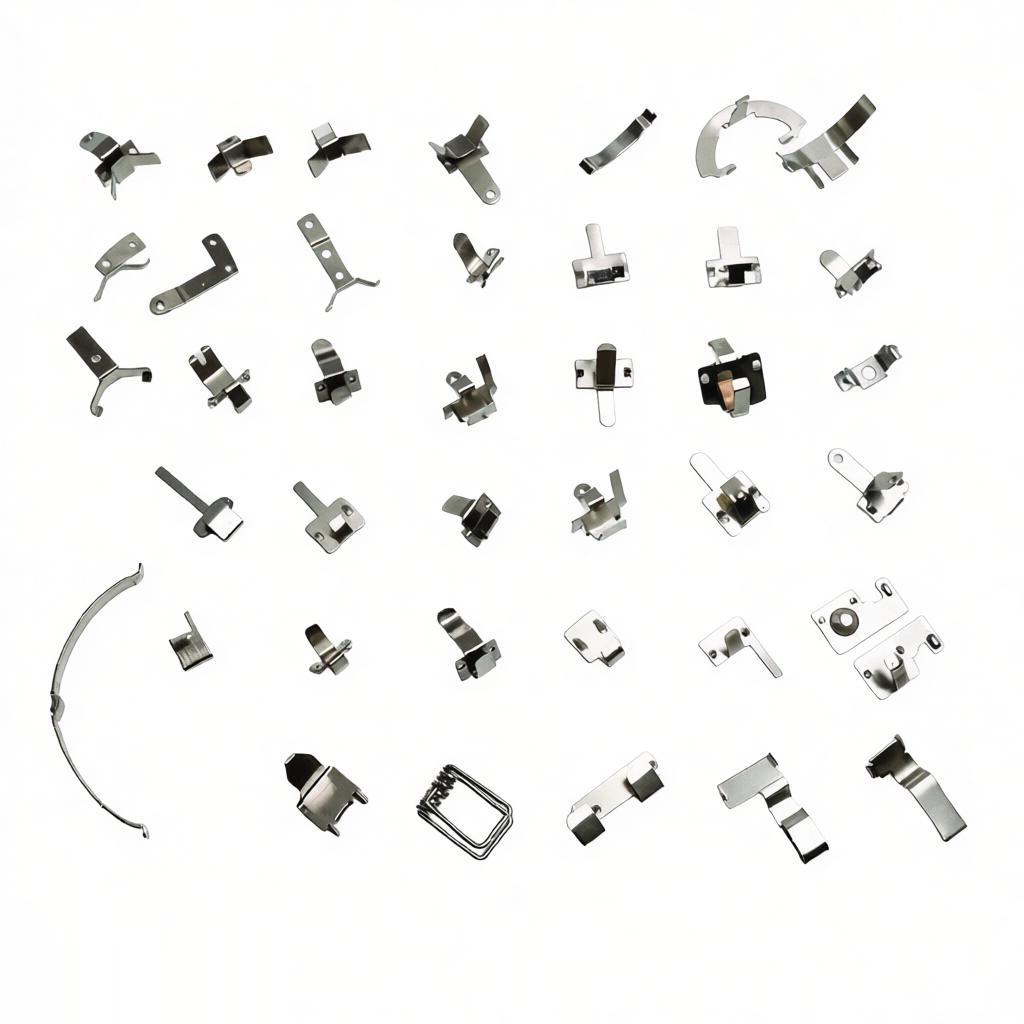

Einführung in Tiefziehen und Flachziehen
In der Welt der Metallstanzung ist das Verständnis des Unterschieds zwischen Tiefziehen und Flachziehen entscheidend für die Auswahl der richtigen Fertigungsmethode. Beide Techniken beinhalten das Formen von Blech in gewünschte Formen mittels Stempel und Matrize, unterscheiden sich jedoch erheblich in Tiefe, Komplexität und Anwendung. Dieser Artikel bietet einen umfassenden Vergleich, um Ihnen bei der Entscheidung zu helfen, wann Sie welche Methode verwenden sollten.
Vergleichstabelle: Tiefziehen vs. Flachziehen
| Merkmal | Tiefziehen | Flachziehen |
|---|---|---|
| Tiefe-zu-Durchmesser-Verhältnis | Größer als 1:1 (typischerweise 2:1 oder mehr) | Weniger als 1:1 (typischerweise 0,5:1 oder weniger) |
| Anzahl der erforderlichen Züge | Mehrfachziehen mit Glühen | Einzelzug oder wenige Schritte |
| Werkzeugkomplexität | Hoch – erfordert Folgeverbundwerkzeuge und Niederhalter | Niedrig bis moderat – einfache Werkzeuge |
| Materialausdünnung | Erheblich – erfordert sorgfältige Kontrolle | Minimal |
| Produktionsgeschwindigkeit | Langsamer aufgrund mehrerer Schritte | Schneller, höherer Durchsatz |
| Typische Anwendungen | Automobilkomponenten, Spülen, Dosen, Druckbehälter | Paneele, Halterungen, Abdeckungen, Gehäuse |
| Kosten pro Teil | Höher bei kleinen Stückzahlen, wirtschaftlich bei großen Stückzahlen | Insgesamt niedriger, besonders bei einfachen Teilen |
| Materialausnutzung | Niedriger durch Abfall und Beschnitt | Höher, weniger Ausschuss |
Wann Tiefziehen verwendet werden sollte
Hohe Tiefenanforderungen
Tiefziehen ist ideal, wenn das Endteil eine Tiefe aufweist, die größer ist als sein Durchmesser, wie bei zylindrischen Behältern, Kraftstofftanks für Fahrzeuge oder Wärmetauschergehäusen. Der Prozess umfasst mehrere progressive Züge, um das Metall schrittweise ohne Rissbildung zu formen.
Komplexe Formen und Merkmale
Teile, die komplizierte Geometrien, scharfe Ecken oder geprägte Details erfordern, profitieren oft vom Tiefziehen. Der kontrollierte Materialfluss ermöglicht eine präzise Formgebung komplexer Profile.
Großserienproduktion
Nach der Einrichtung der Werkzeuge ist das Tiefziehen für die Massenproduktion äußerst effizient. Branchen wie die Automobil- und Hausgeräteindustrie verlassen sich darauf für kostengünstige Großserien.
Materialaspekte
Tiefziehen funktioniert am besten mit duktilen Materialien wie kohlenstoffarmem Stahl, Aluminium oder Edelstahl. Die Materialien müssen erhebliche Dehnungen ohne Rissbildung aushalten.
Wann Flachziehen verwendet werden sollte
Flachere Teile
Für Teile mit einer Tiefe von weniger als der Hälfte des Durchmessers ist das Flachziehen die bevorzugte Methode. Beispiele sind flache Paneele, Halterungen und einfache Abdeckungen. Der Prozess ist unkompliziert und erfordert weniger Werkzeuge.
Niedrige bis mittlere Stückzahlen
Flachziehen ist für kleinere Produktionsserien wirtschaftlich, da die Werkzeugkosten niedriger sind und die Einrichtung schneller erfolgt. Dies eignet sich für Prototyping oder kundenspezifische Fertigung.
Geschwindigkeit und Effizienz
Mit weniger Ziehstufen ist das Flachziehen schneller und verkürzt die Zykluszeit. Es ist ideal, wenn die Lieferzeiten knapp sind.
Budgetbeschränkungen
Wenn Ihr Projekt ein begrenztes Budget hat, minimiert Flachziehen die Vorabinvestitionen in Matrizen und Pressen. Es reduziert auch die Ausschussrate und verbessert die Materialausnutzung.
Vorteile und Nachteile
Tiefziehen
Vorteile:
Fähigkeit, tiefe, nahtlose Teile herzustellen; hohes Festigkeits-Gewichts-Verhältnis; hervorragende Oberflächengüte; gleichbleibende Qualität bei hohen Stückzahlen.Nachteile:
Hohe Werkzeugkosten; langsamere Produktion; Risiko von Faltenbildung oder Rissen; erfordert erfahrene Einrichtung.
Flachziehen
Vorteile:
Niedrigere Kosten; schnellere Zykluszeiten; einfachere Werkzeuge; weniger Materialabfall; einfache Designänderungen.Nachteile:
Begrenzte Tiefenkapazität; nicht geeignet für komplexe Innenmerkmale; kann zusätzliche Vorgänge wie Biegen erfordern.
Wichtige Faktoren für die Wahl
Bei der Entscheidung zwischen Tiefziehen und Flachziehen sollten Sie diese Faktoren berücksichtigen:
Teilegeometrie:
Tiefe, Durchmesser, Wandstärke und Komplexität der Merkmale.Materialtyp:
Duktilität, Dicke und Umformgrenzen.Produktionsvolumen:
Hohe Stückzahlen rechtfertigen Investitionen in Tiefziehwerkzeuge.Toleranzanforderungen:
Tiefziehen kann mit geeignetem Werkzeugdesign engere Toleranzen erreichen.Kostenbeschränkungen:
Flachziehen ist oft die bessere Wahl für Projekte mit kleinem Budget.
Empfehlungsmatrix
| Szenario | Empfohlener Prozess |
|---|---|
| Tiefe > Durchmesser | Tiefziehen |
| Tiefe < Halber Durchmesser | Flachziehen |
| Großserie (100k+ Teile) | Tiefziehen nach Erstinvestition |
| Kleinserie (1k-10k Teile) | Flachziehen |
| Komplexe Form mit Versteifungen | Tiefziehen |
| Einfache flache Geometrie | Flachziehen |
| Begrenztes Budget | Flachziehen |
Fazit
Die Wahl zwischen Tiefziehen und Flachziehen hängt von Ihrem Teiledesign, Ihren Produktionsanforderungen und Ihrem Budget ab. Tiefziehen eignet sich hervorragend für die Herstellung tiefer, robuster Komponenten in großen Stückzahlen, während Flachziehen Flexibilität und Kosteneinsparungen für einfachere Teile bietet. Durch die Bewertung von Tiefe, Stückzahl und Material können Sie Ihr Metallstanzprojekt optimieren. Für fachkundige Beratung kontaktieren Sie unser Team, um Ihre spezifischen Anforderungen zu besprechen.
