Tiefziehen: Gestaltungshinweise & Tipps
Tiefziehen ist ein vielseitiges Metallumformverfahren, das flache Blechzuschnitte in komplexe, dreidimensionale Formen verwandelt. Es wird häufig in Branchen wie Automobil, Luft- und Raumfahrt, Elektronik und Medizintechnik eingesetzt. Dieser Leitfaden untersucht die wichtigsten Konstruktionsüberlegungen und praktischen Tipps zur Optimierung Ihrer Tiefziehprojekte hinsichtlich Qualität, Effizienz und Kosteneffektivität.

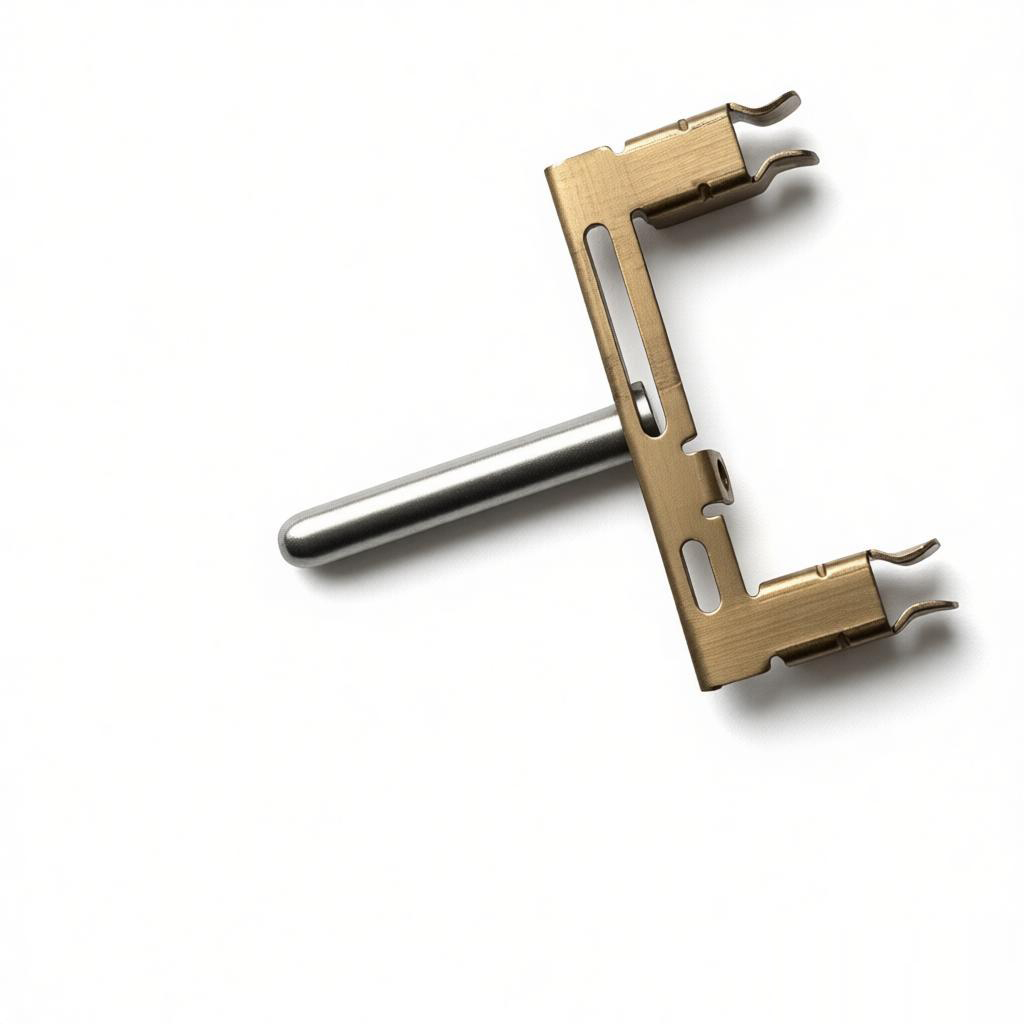

Tiefziehen verstehen
Beim Tiefziehen drückt ein Stempel einen Metallzuschnitt in eine Matrizenöffnung, wodurch das Material fließt und die Form der Matrize annimmt. Der Prozess wird als ‚tief‘ bezeichnet, wenn die Tiefe des gezogenen Teils seinen Durchmesser übersteigt. Er erfordert eine sorgfältige Kontrolle des Materialflusses, der Schmierung und der Pressgeschwindigkeit, um Fehler wie Risse, Faltenbildung oder Ausdünnung zu vermeiden.
Wie Tiefziehen funktioniert
Der Prozess beginnt mit einem Zuschnitt, der über eine Matrizenöffnung gelegt wird. Ein Stempel senkt sich ab und drückt den Zuschnitt in die Matrize. Das Metall dehnt sich und fließt radial nach innen. Für sehr tiefe Teile können mehrere Züge erforderlich sein, mit zwischengeschalteter Glühung zur Reduzierung der Kaltverfestigung. Wichtige Parameter sind Niederhalterkraft, Stempelradius, Matrizenradius und das Spiel zwischen Stempel und Matrize.
Wichtige Konstruktionsüberlegungen
Bei der Konstruktion eines Teils für das Tiefziehen müssen Geometrie, Materialeigenschaften und Prozessgrenzen berücksichtigt werden. Nachfolgend sind kritische Faktoren aufgeführt.
Teilegeometrie
Tiefe-zu-Durchmesser-Verhältnis:
Je tiefer das Teil im Verhältnis zu seinem Durchmesser ist, desto anspruchsvoller ist der Zug. Typische Grenzen liegen bei 2:1 für einen einzelnen Zug; tiefere Teile erfordern mehrere Züge.Eckenradien:
Scharfe Ecken erhöhen die Spannungskonzentration und das Risiko von Rissen. Verwenden Sie großzügige Radien (mindestens 3-5-fache Materialstärke) sowohl am Stempel als auch an der Matrize.Wandstärke:
Erwarten Sie eine Verringerung, insbesondere an Ecken und Seitenwänden. Berücksichtigen Sie im Design Abweichungen in der Wandstärke.Schrägen:
Senkrechte Wände sind schwierig; fügen Sie leichte Schrägen (1-5 Grad) hinzu, um den Materialfluss und das Auswerfen des Teils zu erleichtern.
Materialauswahl
| Material | Umformbarkeit | Typische Anwendungen |
|---|---|---|
| Weicher Baustahl | Hervorragend | Karosserieteile, Spülbecken |
| Edelstahl | Gut (erfordert mehr Kraft) | Medizintechnik, Lebensmittelanlagen |
| Aluminium | Mäßig (neigt zur Faltenbildung) | Leichte Gehäuse, Kühlkörper |
| Kupfer/Messing | Sehr gut | Elektrische Komponenten, Dekorationsartikel |
Wählen Sie Materialien mit hoher Dehnung und niedriger Streckgrenze für einfacheres Ziehen. Vermeiden Sie Materialien mit großen Körnern oder Oberflächenfehlern.
Werkzeug- und Matrizenkonstruktion
Die richtige Werkzeugausstattung ist entscheidend für gleichbleibende Qualität. Beachten Sie folgende Aspekte:
Stempel- und Matrizenradien:
Größere Radien reduzieren Spannungen und ermöglichen einen gleichmäßigeren Materialfluss. Verwenden Sie für Tiefziehvorgänge einen Stempelradius von 4-8-facher Materialstärke.Spielraum:
Der optimale Spielraum zwischen Stempel und Matrize beträgt typischerweise das 1,1- bis 1,2-fache der Materialstärke. Zu eng führt zu Rissen, zu locker zu Faltenbildung.Niederhalterkraft:
Wenden Sie ausreichend Kraft an, um Faltenbildung zu vermeiden, aber nicht so viel, dass der Materialfluss behindert wird. Verwenden Sie Ziehleisten oder Stufen zur Flusskontrolle.Schmierung:
Verwenden Sie Hochdruckschmierstoffe, um Reibung zu reduzieren und Fressen zu verhindern. Gleichmäßig auf beide Seiten des Rohlings auftragen.
Häufige Fehler und Lösungen
Selbst bei gutem Design können Fehler auftreten. Hier sind typische Probleme und deren Behebung:
| Fehler | Ursache | Lösung |
|---|---|---|
| Faltenbildung | Unzureichende Niederhalterkraft oder übermäßiger Materialfluss | Niederhalterkraft erhöhen, Ziehsicken hinzufügen, Spiel reduzieren |
| Rissbildung | Hohe Spannungskonzentration, scharfe Radien oder zu sprödes Material | Radien vergrößern, duktileres Material verwenden, Ziehtiefe pro Stufe reduzieren |
| Ausdünnung | Übermäßige Streckung | Zuschnittgröße anpassen, Zwischenglühen hinzufügen, mehrfaches Ziehen anwenden |
| Kratzer | Schlechte Schmierung oder Oberflächengüte des Werkzeugs | Schmierung verbessern, Matrizen polieren, härtere Werkzeugmaterialien verwenden |
Tipps für erfolgreiches Tiefziehen
Basierend auf bewährten Verfahren der Branche finden Sie hier umsetzbare Tipps:
Führen Sie eine Finite-Elemente-Analyse (FEA) durch:
Simulieren Sie den Prozess, um potenzielle Probleme vor dem Bau der Werkzeuge zu identifizieren. Dies spart Zeit und Kosten.Optimieren Sie die Form von Rohlingen:
Verwenden Sie Rohlinge mit abgerundeten Ecken anstelle von eckigen, um Spannungskonzentrationen zu reduzieren. Ziehen Sie Software zur Rohlingsentwicklung in Betracht.Verwenden Sie progressive Werkzeuge:
Für die Serienproduktion können progressive Stanzwerkzeuge mit mehreren Stationen Schneiden, Ziehen und Beschneiden in einem einzigen Pressenhub durchführen.Temperatur kontrollieren:
Bei Tiefziehvorgängen kann Wärme vorteilhaft sein. Warmumformung (z. B. für Aluminium) verbessert die Umformbarkeit und reduziert Rückfederung.Testen und iterieren:
Prototypen Sie nach Möglichkeit mit weichen Werkzeugen. Passen Sie Parameter basierend auf Versuchsergebnissen an, bevor Sie sich für harte Werkzeuge entscheiden.Arbeiten Sie mit erfahrenen Herstellern zusammen:
Arbeiten Sie mit einem Metallstanzexperten zusammen, der die Feinheiten des Tiefziehens versteht, wie unser Team bei [Company Name]. Wir bieten Designunterstützung und Qualitätssicherung.
Fazit
Das Tiefziehen ist eine hocheffiziente Methode zur Herstellung stabiler, nahtloser Metallkomponenten. Durch die Beachtung von Designgeometrie, Materialauswahl, Werkzeugen und Prozessparametern können Sie gleichbleibende Qualität erzielen und Defekte minimieren. Ob Sie ein neues Bauteil entwerfen oder ein bestehendes optimieren – diese Überlegungen und Tipps führen Sie zu erfolgreichem Tiefziehen. Kontaktieren Sie uns, um Ihre Projektanforderungen zu besprechen und unsere Expertise in Metallstanzdienstleistungen zu nutzen.
