Häufige Fehler beim Metallstanzprozess und deren Behebung

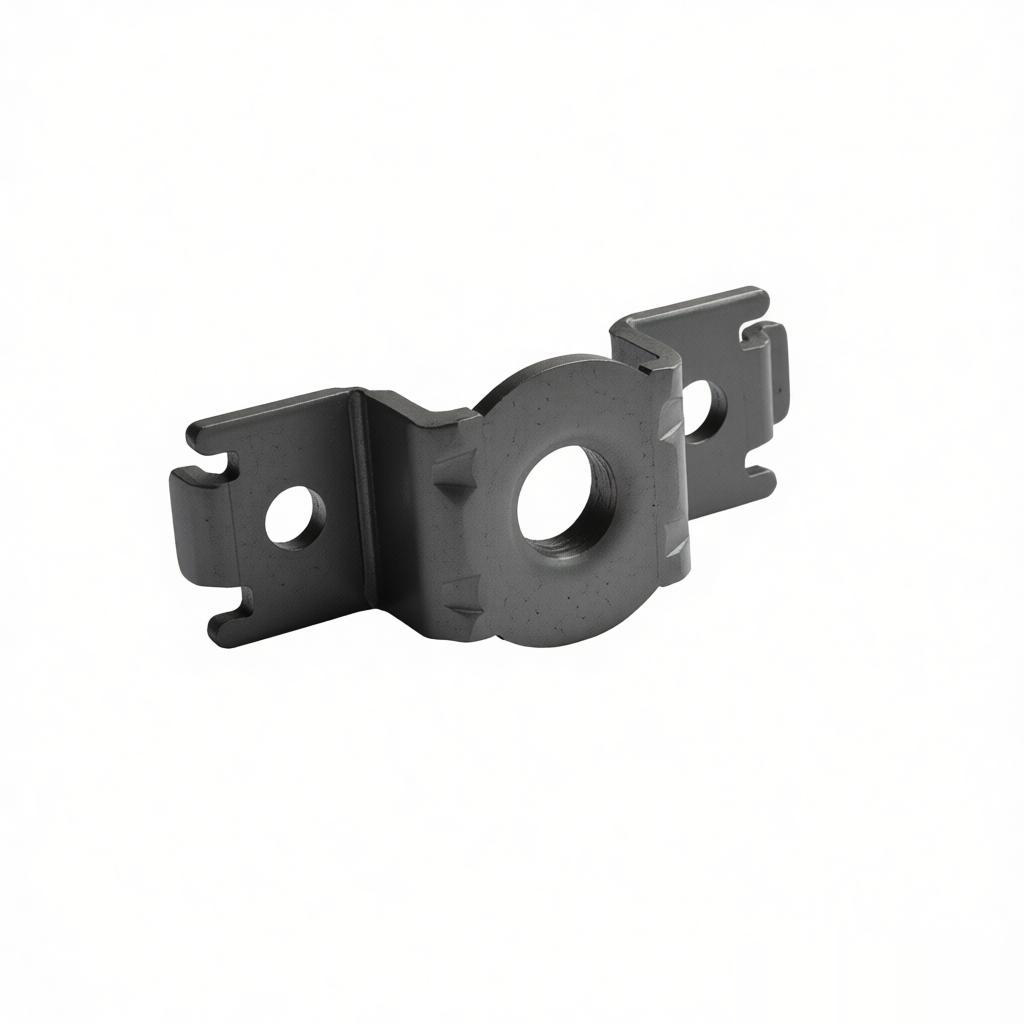

Einleitung
Metallstanzerei ist ein Hochgeschwindigkeits- und Massenfertigungsverfahren, das in vielen Branchen eingesetzt wird – von der Automobilindustrie bis zur Unterhaltungselektronik. Selbst mit fortschrittlichen Werkzeugen und Automatisierung können jedoch Fehler auftreten. Das Verständnis dieser Fehler und ihrer Ursachen ist entscheidend, um Ausschuss zu minimieren, Kosten zu senken und die Teilequalität sicherzustellen. Dieser Leitfaden behandelt die häufigsten Stanzfehler und bietet praktische Lösungen zu deren Behebung und Vermeidung.
1. Gratbildung
Grate sind erhabene Kanten oder kleine Materialstücke, die aus der gestanzten Teilekante herausragen. Sie treten auf, wenn der Abstand zwischen Stempel und Matrize zu groß ist oder die Schneidkanten stumpf werden.
Häufige Ursachen
Übermäßiger Matrizenspalt (über 10 % der Materialstärke)
Stumpfe Stempel- oder Matrizenschneidkanten
Unzureichende oder falsche Schmierung
Lösungen
Optimieren Sie den Spalt auf 5–8 % der Materialstärke (bei Standardstahl).
Stanz- und Matrizenkomponenten regelmäßig prüfen und schärfen.
Gleichmäßige Schmierung auftragen, um Reibung und Hitze zu reduzieren.
2. Rückfederung
Rückfederung ist die elastische Rückstellung des Metalls nach der Umformung, die dazu führt, dass das Bauteil von der gewünschten Form abweicht. Sie ist bei hochfesten Werkstoffen stärker ausgeprägt.
Häufige Ursachen
Hohe Streckgrenze des Materials
Unzureichende Umformkraft oder -hub
Unzureichende Werkzeugkonstruktion (fehlende Überbiegezugabe)
Lösungen
Material mit gleichbleibenden mechanischen Eigenschaften verwenden.
Überbiegen anwenden (1–3 Grad Überformung je nach Material).
Präge- oder Bodenstauchoperationen integrieren, um die Form zu fixieren.
Finite-Elemente-Analyse (FEA) zur Vorhersage und Kompensation nutzen.
3. Faltenbildung
Falten sind wellige Knicke, die vor allem bei tiefgezogenen Teilen durch Druckinstabilität entstehen.
Häufige Ursachen
Unzureichende Niederhalterkraft
Übermäßiger Materialfluss
Falsche Ziehsickenauslegung
Lösungen
Erhöhen Sie den Niederhalterdruck, um den Materialfluss zu kontrollieren.
Fügen Sie Ziehsicken hinzu oder ändern Sie diese, um Widerstand zu erzeugen.
Verwenden Sie einen größeren Zuschnitt oder ändern Sie die Zuschnittform, um die Druckspannung zu reduzieren.
4. Risse oder Brüche
Risse oder Brüche treten auf, wenn die Zugspannung während der Umformung die Endfestigkeit des Materials überschreitet.
Häufige Ursachen
Scharfe Werkzeugradien (die Spannungskonzentrationen verursachen)
Material mit geringer Duktilität
Zu große Ziehtiefe oder zu hohes Reduktionsverhältnis
Lösungen
Vergrößern Sie die Matrizenradien (empfohlen mindestens 4 Materialstärken).
Wählen Sie ein duktileres Material (z. B. mit höherer Bruchdehnung).
Reduzieren Sie die Ziehtiefe oder verwenden Sie einen mehrstufigen Ziehprozess.
5. Oberflächenkratzer
Kratzer beeinträchtigen die Oberfläche des Teils, oft verursacht durch Kontakt mit Matrizenoberflächen oder Fremdpartikeln.
Häufige Ursachen
Verschmutzte oder raue Matrizenoberflächen
Unzureichende Schmierung
Harte Partikel (Zunder, Schmutz) zwischen Matrize und Zuschnitt eingeschlossen
Lösungen
Polieren Sie die Matrizenoberflächen regelmäßig und tragen Sie eine Hartbeschichtung (TiN, DLC) auf.
Verwenden Sie sauberes, gefiltertes Schmiermittel.
Installieren Sie Abstreifpads oder Luftdüsen, um Schmutz zu entfernen.
6. Unvollständiges Stanzen oder Fehlausrichtung
Löcher oder Merkmale sind nicht vollständig durchgestanzt oder von der vorgesehenen Position versetzt.
Häufige Ursachen
Verschlissener oder gebrochener Stempel
Fehlausrichtung von Stempel und Matrize
Unzureichende Presskraft oder -geschwindigkeit
Lösungen
Stempel regelmäßig prüfen und bei Verschleiß ersetzen.
Werkzeugausrichtung mit Präzisionsführungen und Ausgleichsblechen vornehmen.
Pressparameter (Kraft, Hub, Geschwindigkeit) auf Anforderungen prüfen.
7. Maßhaltigkeitsfehler
Bauteile erfüllen aufgrund von Prozess- oder Materialschwankungen nicht die vorgegebenen Toleranzen.
Häufige Ursachen
Wärmeausdehnung durch Hochgeschwindigkeitsstanzen
Schwankungen der Materialdicke
Werkzeugverschleiß im Laufe der Zeit
Lösungen
Aufwärmzyklen zulassen und Temperatur überwachen.
Enge Dickentoleranzen für eingehendes Material festlegen.
Statistische Prozesskontrolle (SPC) implementieren und Werkzeuge regelmäßig anpassen.
8. Strecken oder Ausdünnen
Übermäßige Ausdünnung tritt auf, wenn das Metall zu stark gedehnt wird, häufig bei tiefgezogenen Teilen.
Häufige Ursachen
Ziehverhältnis zu hoch (Höhe zu Durchmesser)
Unzureichende Schmierung
Falscher Zuschnittrohling
Lösungen
Ziehverhältnis auf 1,5–2,0 für den ersten Zug begrenzen (materialabhängig).
Verwenden Sie geglühtes oder weicheres Material für Tiefziehvorgänge.
Hochviskoses Schmiermittel auftragen, um Reibung zu reduzieren.
9. Ölflecken oder Verunreinigungen
Rückstände von Schmiermittel, Schmutz oder Oxidation hinterlassen Flecken, die das Erscheinungsbild oder nachfolgende Prozesse (Lackieren, Schweißen) beeinträchtigen.
Häufige Ursachen
Übermäßige oder ungleichmäßige Schmiermittelanwendung
Lange Lagerung ohne Reinigung
Umgebung (Staub, Feuchtigkeit)
Lösungen
Verwenden Sie nach Möglichkeit minimale, wasserlösliche Schmiermittel.
Installieren Sie automatische Reinigungsstationen (Waschen, Trocknen).
Lagern Sie Teile unter sauberen, trockenen Bedingungen mit Rostschutz.
10. Werkzeugspuren
Regelmäßige Vertiefungen oder Muster, die von der Werkzeugoberfläche auf das Teil übertragen werden.
Häufige Ursachen
Raue Werkzeugoberfläche oder Verschleiß
Unzureichender Schmierfilm
Hoher Kontaktdruck
Lösungen
Gesenke auf eine geringe Rauheit (Ra ≤ 0,4 μm) schleifen und polieren.
Schmiermittel mit EP-Additiven (Extremdruck) auftragen.
Flexible Gesenkwerkstoffe verwenden (z. B. Polyurethan für empfindliche Teile).
Fazit
Die Vermeidung von Fehlern beim Metallstanzen erfordert einen ganzheitlichen Ansatz – beginnend mit der Materialauswahl, Werkzeugkonstruktion und Prozesskontrolle. Regelmäßige Wartung, richtige Schmierung und Echtzeitüberwachung können die Fehlerquote drastisch senken. Für komplexe Teile sollte Simulationssoftware eingesetzt werden, um Probleme vor der Produktion vorherzusagen. Durch die Behebung jedes Fehlers mit den oben genannten Lösungen können Hersteller die Ausbeute verbessern, Kosten senken und durchgängig hochwertige Stanzteile liefern.
Zusammenfassung der häufigsten Fehler und wichtigsten Lösungen
| Fehler | Hauptursache | Schlüssellösung |
|---|---|---|
| Grat | Übermäßiges Spiel | Spiel optimieren; Werkzeuge schärfen |
| Rückfederung | Elastische Rückstellung | Überbiegen; Prägen |
| Faltenbildung | Druckinstabilität | Niederhalterkraft erhöhen |
| Einreißen | Hohe Zugspannung | Radien vergrößern; duktiles Material verwenden |
| Kratzer | Werkzeugverschmutzung | Matrizen polieren; Schmiermittel reinigen |
| Fehlausrichtung | Verschlissener Stempel | Stempel ersetzen; Werkzeug ausrichten |
| Maßfehler | Wärmeausdehnung | Temperatur überwachen; SPC |
| Ausdünnung | Hoher Zielverhältnis | Grenzziehverhältnis; Material glühen |
| Ölflecken | Überschüssiges Schmiermittel | Schmiermittel minimieren; Teile reinigen |
| Matrizenabdrücke | Raue Matrize | Matrizen polieren; EP-Schmiermittel |
