CNC-Präzisionsdrehteile für Medizinprodukte: Anforderungsleitfaden

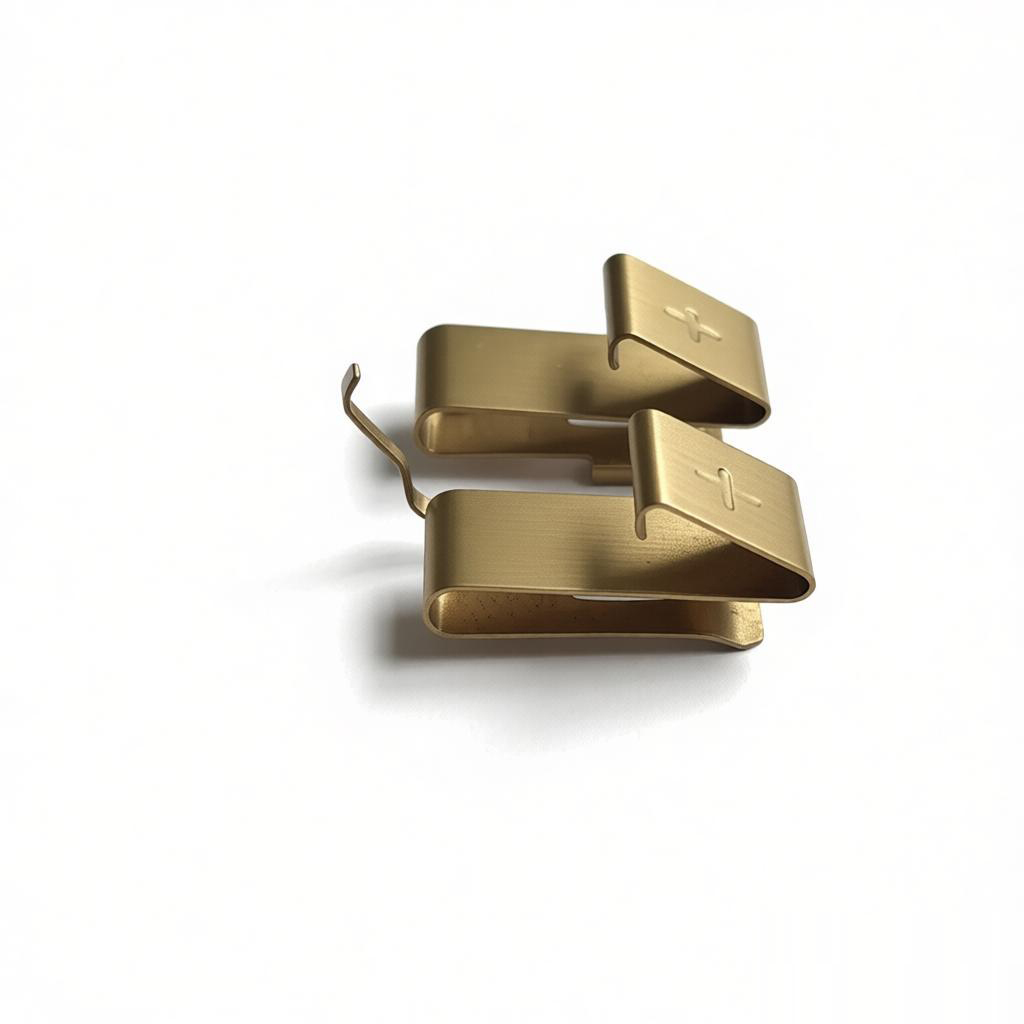

Einleitung: Die entscheidende Rolle von CNC-Präzisionsdrehteilen in medizinischen Geräten
Medizinische Geräte erfordern höchste Präzision, Zuverlässigkeit und Biokompatibilität. CNC-Präzisionsdrehteile sind das Herzstück vieler lebensrettender und diagnostischer Instrumente, von chirurgischen Werkzeugen bis hin zu implantierbaren Komponenten. Dieser Leitfaden untersucht die strengen Anforderungen, die Hersteller erfüllen müssen, um diese kritischen Teile herzustellen. Ob Sie als Medizintechnik-Ingenieur oder Einkaufsspezialist tätig sind – das Verständnis dieser Standards ist entscheidend für die Patientensicherheit und die Geräteleistung.
Wichtige Materialanforderungen für medizinische CNC-Drehteile
Die Wahl des Materials ist von größter Bedeutung. Medizinische Metalle müssen Biokompatibilität, Korrosionsbeständigkeit und mechanische Festigkeit aufweisen. Übliche Materialien sind:
Edelstahl (304, 316L):
Hervorragende Korrosionsbeständigkeit und Festigkeit, ideal für chirurgische Instrumente und Implantate.Titan (Grade 5 Ti-6Al-4V):
Leicht, hochfest und biokompatibel – perfekt für orthopädische Implantate und dentale Komponenten.Kobalt-Chrom-Legierungen:
Überlegene Verschleißfestigkeit und Biokompatibilität, verwendet in Gelenkersatz und dentalen Restaurationen.Nitinol:
Formgedächtnislegierung für Stents und Führungsdrähte.
Alle Materialien müssen den Normen ISO 10993 und ASTM entsprechen, um toxische Auslaugungen und unerwünschte Reaktionen auszuschließen.
Präzisionstoleranzen und Anforderungen an die Oberflächengüte
Medizinprodukte erfordern oft Toleranzen von nur ±0.001 Zoll (±0.025 mm). Die Oberflächengüte ist ebenso entscheidend, um Reibung zu reduzieren und bakterielle Anhaftungen zu verhindern. Typische Anforderungen umfassen:
Ra (Mittenrauwert):
0.2 – 0.8 µm für implantierbare Teile.Kantenbruch:
Max. 0,005 Zoll, um Gewebeschäden zu vermeiden.Gratfrei:
Keine scharfen Kanten oder Metallspäne.
Moderne CNC-Drehmaschinen mit angetriebenen Werkzeugen und Hochfrequenzspindeln erreichen diese Spezifikationen. Die Überwachung während der Bearbeitung mittels optischer Messgeräte und Koordinatenmessmaschinen gewährleistet die Einhaltung.
Reinheit und Sterilisationskompatibilität
Teile müssen frei von Verunreinigungen wie Ölen, Kühlmitteln und Spänen sein. Reinigungsprozesse umfassen oft Ultraschallbäder in entionisiertem Wasser und medizinischen Reinigungsmitteln. Zudem müssen Teile Sterilisationsverfahren ohne Beeinträchtigung standhalten:
| Sterilisationsverfahren | Temperatur/Druck | Materialverträglichkeit |
|---|---|---|
| Autoklavieren (Dampf) | 121-134 °C, 15-30 psi | Edelstahl, Titan, PEEK |
| Gammastrahlung | N/A | Viele Metalle, einige Polymere können spröde werden |
| EtO (Ethylenoxid) | 30-60 °C, niedriges Vakuum | Feuchtigkeitsempfindlich; muss validiert werden |
Hersteller müssen Validierungsdokumentation für Reinigungs- und Sterilisationsprozesse bereitstellen.
Dokumentation und Rückverfolgbarkeit
Medizinprodukteverordnungen (FDA 21 CFR Part 820, ISO 13485) verlangen vollständige Rückverfolgbarkeit. Jede Charge muss enthalten:
Materialzertifikate
mit Schmelznummer und ZusammensetzungIn-Prozess- und Endprüfberichte
Serialisierung
oder Chargennummern für EinzelteileDesign History File (DHF)
und Aktualisierungen des Device Master Record (DMR)
Digitalisierte Qualitätsmanagementsysteme (QMS) optimieren diese Dokumentation und ermöglichen schnelle Audits.
Häufige Herausforderungen beim CNC-Drehen von Medizinteilen
1. Werkzeugverschleiß und Oberflächenintegrität
Harte Materialien wie Titan beschleunigen den Werkzeugverschleiß. Der Einsatz von PCD- oder Keramikschneidplatten sowie optimierte Kühlmittelzufuhr erhalten die Oberflächenintegrität.
2. Mikrogratbildung
Mikrograte an Innendurchmessern können Montageprobleme verursachen. Vibrationsentgraten oder thermische Verfahren entfernen sie, ohne die Präzision zu beeinträchtigen.
3. Dünnwandige Teile
Empfindliche Komponenten (z. B. Hypotubes) erfordern sorgfältige Spannung und mehrere Durchgänge, um Verformungen zu vermeiden.
Qualitätssicherung und Prüfprotokolle
Strenge Tests gewährleisten die Funktionalität der Teile:
Maßhaltigkeitsprüfung:
Koordinatenmessgeräte (KMG) mit 0,5 µm Genauigkeit.Oberflächenrauheitsmessung:
Profilometer nach ISO 4287.Mikrostrukturanalyse:
REM/EDX für Materialintegrität.Funktionstests:
Drehmoment-, Auszug- und Ermüdungstests gemäß Gerätespezifikationen.
Statistische Prozessregelkarten (SPC) überwachen Trends und verhindern Abweichungen.
Den richtigen Hersteller für CNC-Präzisionsdrehteile auswählen
Bei der Auswahl eines Partners sollten Sie diese Kriterien bewerten:
Zertifizierungen:
ISO 13485, AS9100 (für Luft- und Raumfahrt/Medizintechnik), FDA-Registrierung.Erfahrung:
Nachgewiesene Erfolgsbilanz mit ähnlichen medizinischen Komponenten.Technologie:
Swiss-Type-Drehmaschinen, Mehrachsmaschinen, hauseigene Reinigung und Sterilisation.Kommunikation:
Klare DFM-Rückmeldung und Einhaltung der Durchlaufzeiten.
Die Anforderung eines Pilotlaufs vor der Serienproduktion kann Risiken mindern.
Fazit: Partnerschaft für Präzision und Sicherheit
CNC-Präzisionsdrehteile für medizinische Geräte erfordern einen ganzheitlichen Ansatz, der Materialwissenschaft, Messtechnik, Sauberkeit und regulatorische Konformität umfasst. Durch das Verständnis dieser Anforderungen können Hersteller medizinischer Geräte Lieferanten auswählen, die konstant hochwertige Komponenten liefern. Mit dem Fortschritt implantierbarer und chirurgischer Technologien wird die Zusammenarbeit zwischen Ingenieuren und Maschinisten Innovationen vorantreiben. Kontaktieren Sie uns noch heute, um Ihr nächstes Medizingeräteprojekt zu besprechen.
