Wartungsleitfaden für CNC-Maschinen für maximale Verfügbarkeit: Predictive Wartungspläne und reale Kostendaten

Vorbeugende Wartung ist die Maßnahme mit dem höchsten Return on Investment für jede CNC-Werkstatt. Sie reduziert ungeplante Stillstandszeiten direkt um bis zu 78 % und verlängert die Spindellebensdauer um 12.000 bis 15.000 Betriebsstunden. Ein disziplinierter Wartungsplan, der auf die tatsächlichen Verschleißraten der Komponenten abgestimmt ist und nicht auf willkürliche Kalendertage, hält Ihre Achsen innerhalb der Positioniertoleranzen von 0,005 mm und verhindert katastrophale Kugelgewindetrieb-Ausfälle. Dieser Leitfaden liefert spezifische Intervalle, messbare Schwellenwerte und Kostendaten aus einer 20-jährigen Präzisionsfabrik in Dongguan, damit Ihre Maschinen Metall schneiden und nicht stillstehen.

Tägliches und schichtbasiertes Inspektionsprotokoll

Der 15-minütige tägliche Check ist Ihre erste Verteidigungslinie gegen thermische Drift und Schmierstoffmangel. Führen Sie diese Maßnahmen beim Maschinenstart und vor Ende der letzten Schicht durch. Messen Sie die Kühlmittelkonzentration mit einem Refraktometer; halten Sie bei wassermischbaren Ölen einen Wert zwischen 7 % und 10 % ein. Sinkt die Konzentration unter 6 %, beschleunigt sich das biologische Wachstum, was zu verstopften Filterdüsen und einer messbaren Abnahme der Oberflächengüte um 2 % bis 3 % führt.

Kontrollieren Sie Ölstand und Temperatur der Hydraulikeinheit. Die optimale Betriebstemperatur liegt bei 35 °C bis 45 °C. Überschreitet das Öl 55 °C, halbiert sich die Lebensdauer der Dichtungen, und die Hydraulikdruckschwankung kann eine Schwankung der Spannkraft von plus/minus 5 % verursachen, was sich direkt auf die Wiederholgenauigkeit der Teile auswirkt. Stellen Sie sicher, dass sich die Späneschnecke frei dreht; eine blockierte Schnecke drückt Späne zurück in die Bearbeitungszone und erhöht den Werkzeugverschleiß um 30 %. Wischen Sie schließlich den Spindelkegel ab und prüfen Sie ihn auf Riefen. Ein sauberer, trockener CAT-40- oder BT-40-Kegel ist entscheidend; jegliche mikroskopische Verunreinigung hier verursacht Rundlaufabweichungen über 0,003 mm, was Präzisionsbohrstangen zerstört.

Wöchentliche und monatliche Präzisionsprüfungen

Überprüfen Sie wöchentlich die Abstreifer der Führungsbahnen und tragen Sie frisches Fett auf die Linearführungen auf. Verwenden Sie ein lithiumbasiertes Fett mit einer Konsistenzklasse NLGI 2. Verschmutzte Abstreifer ermöglichen das Eindringen von Schleifspänen in die Wagenlager. In unserem Werk messen wir die Vorspannung der Führungswagen alle 200 Betriebsstunden. Sinkt die Vorspannung um mehr als 15 %, ersetzen Sie den Wagen sofort. Ein loser Wagen verursacht Rattern und beschleunigt den Verschleiß des Kugelgewindetriebs um 200 %.

Führen Sie monatlich einen Teleskop-Test (Ballbar-Test) durch, um den Rundheitsfehler zu quantifizieren. Ein Teleskop-Testgerät mit 150 mm Länge sollte bei einer 3-Achsen-Maschine eine Kreisabweichung von weniger als 0,010 mm zeigen. Driftet dieser Wert auf 0,025 mm, sind die Servoverstärkungen der Achsen falsch eingestellt oder es liegt mechanisches Spiel vor. Überprüfen Sie zusätzlich das thermische Wachstum der Spindel. Lassen Sie die Spindel 60 Minuten lang mit 8.000 U/min laufen. Messen Sie das Z-Achsen-Wachstum mit einer Messuhr an der Spindelnase. Das akzeptable Wachstum liegt unter 0,020 mm. Übersteigt das Wachstum 0,040 mm, ist der Kühler möglicherweise unterdimensioniert oder der Kühlmitteldurchfluss eingeschränkt. Reinigen Sie die Lamellen des Kühler-Wärmetauschers monatlich mit Druckluft.

Kritische Schmierung und Kühlmittelmanagement

Schmierung ist das Lebenselixier der Maschine. Das automatische Schmiersystem muss Öl an alle 12 bis 20 Schmierpunkte einer Standard-Bearbeitungszentrum (VMC) liefern. Prüfen Sie den Ausgangsdruck der Schmierstoffpumpe; er sollte zwischen 2,5 MPa und 3,5 MPa liegen. Kalibrieren Sie die Ölausstoßmenge, indem Sie die über 10 Zyklen abgegebene Menge messen; sie muss innerhalb von plus/minus 5 % der Werksspezifikation liegen. Unzureichendes Öl führt zu schnellem Verschleiß der Führungsleisten und zum Verlust der Achsrechtwinkligkeit.

Das Kühlmittelmanagement geht über die Konzentration hinaus. Verwenden Sie täglich einen Ölskimmer, um Trampöl zu entfernen. Ein hoher Trampölgehalt schafft ein Umfeld für anaerobe Bakterien, die Schwefelwasserstoff produzieren, welcher die lackierten Oberflächen und Schaltschränke der Maschine korrodiert. Ersetzen Sie den Kühlmittelfiltereinsatz, wenn die Druckdifferenz 0,07 MPa erreicht. In unserer Erfahrung verlängert ein hochwertiges, halbsynthetisches Kühlmittel mit ordnungsgemäßer Wartung die Werkzeugstandzeit um 15 % und reduziert die Häufigkeit des Kühlmittelwechsels von monatlich auf vierteljährlich.

Vorbeugende Austauschpläne für Spindel und Kugelgewindetrieb

Lassen Sie Komponenten nicht bis zum Ausfall laufen. Implementieren Sie zeitbasierte Austauschintervalle für stark verschleißende Teile. Die Spindel-Zughülse ist ein Paradebeispiel. In über 20 Jahren haben wir festgestellt, dass die Tellerfedern in der Zughülse nach 6.000 Werkzeugwechseln 20 % ihrer Spannkraft verlieren. Wenn Sie 200 Werkzeugwechsel pro Tag durchführen, ersetzen Sie das Federnpaket der Zughülse alle 30 Arbeitstage. Die Kosten für ein neues Federnpaket betragen etwa 150 USD, während ein fallengelassenes Werkzeug und ein daraus resultierender Spindelcrash über 8.000 USD an Reparaturkosten verursachen kann.

Kugelgewindetriebe sollten alle 6 Monate auf Spiel geprüft werden. Verwenden Sie eine Messuhr am Maschinentisch und üben Sie eine Kraft von 10 kg in jede Richtung aus. Das Spiel sollte weniger als 0,010 mm betragen. Überschreitet es 0,030 mm, ist die Mutter verschlissen. Die Aufarbeitung eines Kugelgewindetriebs kostet 600 bis 900 USD, verglichen mit 2.500 USD für einen neuen. Die Aufarbeitung ist bis zu einem Spiel von 0,050 mm sinnvoll; darüber hinaus ist wahrscheinlich auch die Spindelwelle selbst verschlissen und muss ersetzt werden.

Vibrationsanalyse und thermische Kompensation

Proaktive Vibrationsanalyse sagt Lagerausfälle voraus, bevor sie die Produktion stoppen. Verwenden Sie einen Beschleunigungssensor am Spindelgehäuse und am Motor. Messen Sie die Schwinggeschwindigkeit in mm/s. Eine gesunde Spindel arbeitet unter 1,8 mm/s. Bei 3,5 mm/s planen Sie die Wartung für das nächste Wochenende ein. Bei 5,0 mm/s ist das Lager am Ende seiner Lebensdauer; eine weitere Betriebsstunde riskiert einen katastrophalen Fresser und Schäden an der Spindelwelle.

Thermische Kompensation ist für Präzisionsarbeit entscheidend. Wenn Ihre Maschine keine automatische Kompensation hat, implementieren Sie einen manuellen Aufwärmzyklus. Lassen Sie die Spindel 20 Minuten lang mit 5.000 U/min laufen und verfahren Sie alle Achsen 10 Minuten lang mit 50 % Eilganggeschwindigkeit, bevor Sie kritische Bearbeitungen durchführen. Dies stabilisiert die Maschinenstruktur auf innerhalb von 0,005 mm der stationären Temperatur. In unserem Werk planen wir alle Aufträge mit hohen Toleranzen (plus/minus 0,005 mm) für die gleiche Tageszeit, um eine konstante Umgebungstemperatur von 24 °C plus/minus 1 °C aufrechtzuerhalten.

Wartungskostendaten und Vergleichstabelle für Stillstandszeiten

Die folgende Tabelle zeigt reale Kosten- und Stillstandszeitdaten aus unserem 20-jährigen Wartungsprotokoll für ein Standard-3-Achsen-Bearbeitungszentrum mit 12.000 U/min Spindel. Diese Zahlen verdeutlichen den Unterschied zwischen reaktivem Austausch und geplantem vorbeugendem Austausch.

FAQ-Betriebstipps für Wartungsteams

Wie oft sollte ich den Werkzeugmessgerät kalibrieren? Kalibrieren Sie das Werkzeugvoreinstellgerät alle 500 Werkzeugwechsel oder wöchentlich, je nachdem, was zuerst eintritt. Eine Drift von 0,010 mm im Werkzeugmessgerät verursacht einen direkten Fehler von 0,010 mm in der Teiletiefe, was zu Ausschuss führt.

Warum meldet meine Maschine einen Alarm "niedriger Luftdruck"? Überprüfen Sie den Filter des Druckreglers auf Wasser- und Ölansammlungen. Entleeren Sie den Wasserabscheider täglich. Feuchtigkeit in der Druckluftleitung korrodiert die Pneumatikventile und verursacht unregelmäßigen Werkzeugwechslerbetrieb. Installieren Sie einen Kältetrockner, wenn Ihre Kompressorversorgung nicht bereits auf einen Taupunkt von 2 °C getrocknet ist.

Sollte ich den Spindelkegel einfetten? Fetten Sie niemals den Spindelkegel oder den Werkzeughalterschaft. Fett zieht Schleifstaub an und hält ihn fest, was Passungsrost und das Festsetzen des Halters verursacht. Verwenden Sie nur ein sauberes, trockenes Tuch. Tragen Sie einen leichten Rostschutz auf nicht kontaktierenden Flächen auf, wenn die Maschine länger als eine Woche stillsteht.

Was ist der beste Weg, den Schaltschrank zu reinigen? Verwenden Sie einen Staubsauger mit HEPA-Filter und einer weichen Bürstendüse. Verwenden Sie keine Druckluft, da diese Staub in die Kontakte der SPS-Relais und Servoverstärker drückt. Prüfen Sie den Filter des Schaltschrank-Lüfters monatlich und ersetzen Sie ihn, wenn er sichtbar verschmutzt ist. Eine Überhitzung der Servoverstärker um 10 °C über der Nenntemperatur reduziert deren Lebensdauer um 50 %.

Der Kern maximaler Verfügbarkeit ist kein Glück; es ist die disziplinierte Umsetzung datengetriebener Wartungsintervalle. Durch die Überwachung von Vibration, Schmierdruck und thermischem Wachstum verwandeln Sie unvorhersehbare Ausfälle in geplante, kostengünstige Wartungsereignisse. Dieser Ansatz hat es unserem Werk ermöglicht, eine Maschinenverfügbarkeit von 95 % aufrechtzuerhalten und gleichzeitig Toleranzen von plus/minus 0,005 mm in der Serienproduktion einzuhalten. Beginnen Sie mit der täglichen Checkliste, implementieren Sie den monatlichen Teleskop-Test und planen Sie Budget für den vorbeugenden Austausch der Zughülsenfedern und Spindellager ein.

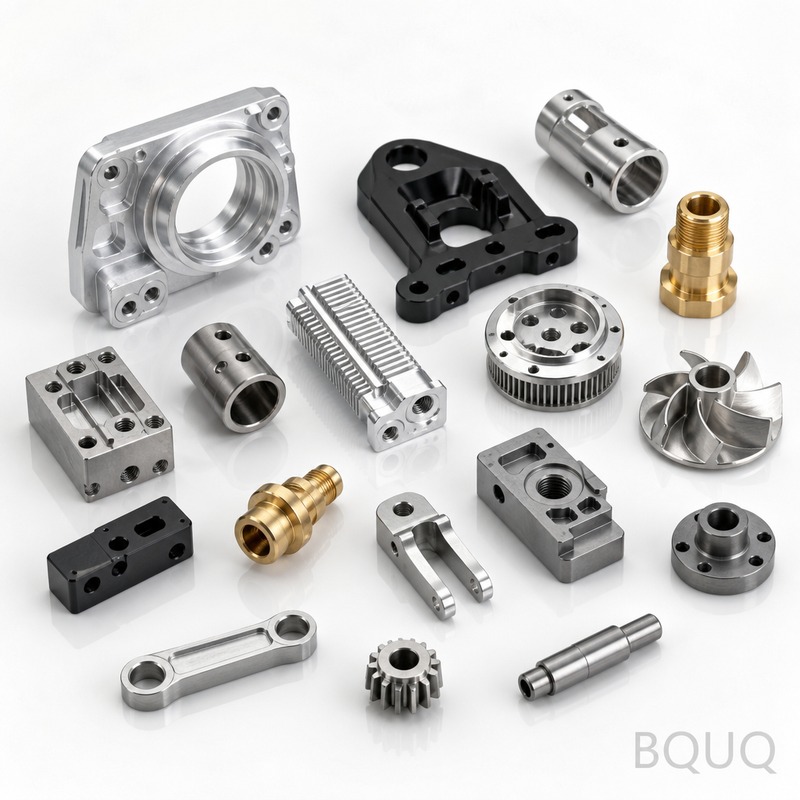

Bei BQUQ wenden wir dieselben strengen Standards auf jede Komponente an, die wir herstellen, von CNC-bearbeiteten Teilen bis hin zu kundenspezifischen Federn und Kühlkörpern. Unsere 20-jährige Erfahrung in Dongguan stellt sicher, dass Ihre Teile auf gut gewarteten Maschinen hergestellt werden, die konstante, qualitativ hochwertige Ergebnisse liefern. Fordern Sie noch heute ein Angebot an und erhalten Sie eine Antwort innerhalb von 12 Stunden. Senden Sie Ihre Zeichnungen per E-Mail an sc@bquq.com oder kontaktieren Sie uns direkt über WhatsApp unter +86 13713157787. Besuchen Sie unsere Website unter www.bquq.com für weitere Informationen zu unseren Präzisionsfertigungskapazitäten.
