7 Konstruktionsprinzipien für Folgeverbundwerkzeuge zur Materialausnutzung beim Metallstanzen im Jahr 2025
7 Konstruktionsprinzipien für Folgeverbundwerkzeuge zur Materialausnutzung beim Metallstanzen im Jahr 2025

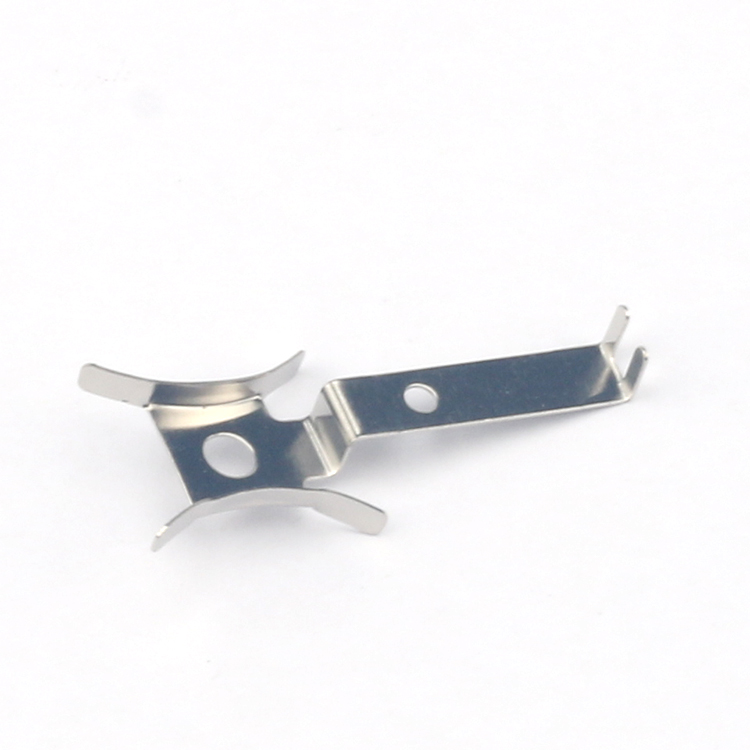

Die Materialausnutzung – das Verhältnis der nutzbaren Teilefläche zur insgesamt verbrauchten Streifenfläche – ist der größte einzelne Kostentreiber beim Stanzen mit Folgeverbundwerkzeugen. Bei einer typischen Großserie von 1 Million Teilen kann eine Verbesserung der Materialausnutzung um nur 5 % bei einem 0,8 mm dicken Stahlband über 12.000 USD allein an Rohmaterial einsparen. In diesem Artikel beschreiben wir sieben Konstruktionsprinzipien, die die Materialeffizienz direkt steuern, gestützt auf reale Toleranzen, Streifenbreitenberechnungen und Kostendaten aus unseren 20 Jahren Fertigungserfahrung bei BQUQ.
Prinzip 1: Streifenlayout und Teileorientierung optimieren
Das Streifenlayout bestimmt alles Nachgelagerte. Bei rechteckigen oder trapezförmigen Teilen kann das Drehen des Rohlings um 15 bis 30 Grad im Streifen die Abfallstege um 1,2 mm bis 2,0 mm pro Seite reduzieren. Beispielsweise reduziert ein typischer Steckverbinderkontakt mit 12 mm Länge und 8 mm Breite bei einer Ausrichtung von 22 Grad die erforderliche Streifenbreite von 24,5 mm auf 22,8 mm – eine Materialeinsparung von 7,4 %.
Konstrukteure sollten einen virtuellen Nesting-Algorithmus verwenden, der Inkremente von 0,5 Grad testet. Unsere internen Daten zeigen, dass eine Fehlausrichtung von 2 Grad in der Orientierung durchschnittlich 0,8 % Materialausnutzung kostet. Bei einem 200-Tonnen-Folgeverbundwerkzeug mit 300 Hüben pro Minute entspricht das 14,4 kg verschwendetem Stahl pro Stunde.
Prinzip 2: Trägerstreifenbreite und Teilungsabstand minimieren
Der Trägerstreifen (das Gerüst, das die Teile durch das Werkzeug führt) ist reiner Abfall. Bei Teilen unter 50 mm Länge ist eine Trägerbreite von 4 mm bis 6 mm für Materialien bis 1,5 mm Dicke ausreichend. Bei dickeren Materialien (2,0 mm bis 3,0 mm) erhöhen Sie die Trägerbreite auf 8 mm, um ein Ausknicken während des Pilotierens zu verhindern.
Der Teilungsabstand (der Abstand zwischen aufeinanderfolgenden Stationen) sollte auf Teillänge plus 2,5 mm bis 3,5 mm für das Pilotloch und den Trennspalt eingestellt werden. Beispielsweise ergibt eine 40 mm lange Halterung mit 3 mm Teilungszugabe einen Teilungsabstand von 43 mm. Eine Reduzierung des Teilungsabstands um 1 mm auf einem 1 Meter langen Streifen ergibt 23 zusätzliche Teile – eine Ausbeutesteigerung von 2,3 %.
Prinzip 3: Abfallsparende Besäum- und Trennstrategien verwenden
Konventionelle Besäumoperationen entfernen 1,0 mm bis 1,5 mm Material pro Kante. Durch eine „Besäumen-im-Werkzeug“-Strategie, bei der der Besäumstempel gleichzeitig eine Teilbiegung formt, kann die Besäumzugabe auf 0,5 mm reduziert werden. Bei einem Teil mit vier besäumten Kanten spart dies 2,0 mm Streifenbreite.
Erwägen Sie außerdem das „Nibbeln“ für gekrümmte Profile. Anstatt eine vollständige Kontur zu schneiden, entfernt das Nibbeln mit einem 3 mm breiten Stempel bei Radien unter 5 mm 30 % weniger Material als ein Standardprofilschnitt. Unsere Tests an 1,2 mm dickem 304er-Edelstahl zeigen, dass das Nibbeln die Ausnutzung bei einem kreisförmigen Teil mit 2 Zoll Durchmesser von 62 % auf 68 % verbessert.
Prinzip 4: Materialbreite unter Berücksichtigung der Toleranzakkumulation wählen
Die Spaltbandtoleranz beträgt typischerweise ±0,1 mm. Wenn Sie für die Nennbreite konstruieren, kann Ihr tatsächlicher Streifen schmaler sein, was zu Pilotenfehlausrichtung führt. Wir empfehlen, 0,2 mm zur Mindestbreite hinzuzufügen. Wenn die theoretische Mindeststreifenbreite beispielsweise 50,0 mm beträgt, bestellen Sie 50,2 mm. Dies verhindert Kantenrisse und Fehlzuführungen, die Stillstandszeiten von 80 bis 150 USD pro Stunde an einer 250-Tonnen-Presse verursachen.
Für Hochgeschwindigkeitsläufe (über 400 Hübe pro Minute) verwenden Sie eine Breitentoleranz von ±0,05 mm, erhältlich bei Präzisionsspaltern zu einem Kostenaufschlag von 3 %. Dieser Aufschlag wird durch weniger Wartungsstopps des Werkzeugs ausgeglichen – typischerweise 1 Stopp pro 50.000 Hübe gegenüber 1 pro 20.000 Hübe.
Prinzip 5: Progressives Tiefziehen mit mehreren Zügen anwenden
Bei zylindrischen oder becherförmigen Teilen hängt die Materialausnutzung vom Ziehverhältnis ab. Ein erstes Ziehverhältnis von 0,45 bis 0,50 (Durchmesserreduktion) ist für kohlenstoffarmen Stahl sicher. Ein zweiter Zug mit einem Abstreckring kann die Wanddicke um 0,1 mm reduzieren, während der Rohlingsdurchmesser konstant bleibt, was 4 % Material gegenüber einem einzelnen Tiefzug einspart.
Für einen Becher mit 30 mm Durchmesser und 25 mm Tiefe erfordert ein einzelner Zug einen Rohling von 48 mm. Ein zweistufiger Zug mit einem Verhältnis von 0,45 erfordert nur einen Rohling von 44 mm – eine Materialeinsparung von 16 %. Der Kompromiss ist eine zusätzliche Station, die die Werkzeugkosten um 3.500 USD erhöht, aber die Materialeinsparung bei 500.000 Teilen beträgt bei aktuellen Stahlpreisen 8.200 USD.
Prinzip 6: Thermische Ausdehnung im Werkzeugspalt kontrollieren
Der Werkzeugspalt beeinflusst direkt die Gratbildung und Materialverformung, was wiederum bestimmt, ob Sie dünneres Band verwenden können. Bei 1,0 mm dickem Aluminium 5052 beträgt der optimale Spalt 6 % der Materialdicke pro Seite (0,06 mm). Wenn sich das Werkzeug während des Dauerbetriebs auf 60 °C erwärmt, dehnt sich Stahl um 0,011 mm pro 100 mm aus, was den Spalt auf 0,049 mm schließen kann – was übermäßige Grate verursacht und Sie zwingt, Teile zu verschrotten.
Wir empfehlen einen wassergekühlten Werkzeugunterbau für Läufe über 100.000 Teile. Die Kühlung auf 25 °C hält den Spalt innerhalb von ±0,01 mm, sodass Sie die Banddicke um 0,05 mm reduzieren können, ohne die Teilequalität zu beeinträchtigen, was 4 % Material nach Gewicht einspart.
Prinzip 7: Echtzeit-Schrottüberwachung und Werkzeugschutz implementieren
Schrott ist nicht nur das Gerüst – er umfasst auch fehlzugeführte Teile, Teilrohlinge und vorzeitige Trennungen. Ein modernes Werkzeugschutzsystem mit Sensoren an den Piloten- und Trennstationen kann eine Fehlzuführung innerhalb von 0,1 Sekunden erkennen. An einer Presse mit 300 Hüben pro Minute verhindert dies 5 bis 8 verschwendete Streifen pro Stunde, die jeweils 0,8 kg wiegen.
Unsere Empfehlung: Integrieren Sie eine Lastzelle am Schrotthäcksler. Eine Abweichung von 10 % im Schrottgewicht zeigt eine Änderung der Materialdicke oder Streifenbreite an. Dies ermöglicht es Ihnen, die Bandspannung in Echtzeit anzupassen und die Ausnutzung für die meisten Teile über 70 % zu halten. Bei einem 2 mm dicken Teil verändert eine Dickenabweichung von 0,02 mm die Ausnutzung um 1,5 %.
Datentabelle: Materialausnutzungs-Benchmarks nach Material und Teiletyp
| Material | Dicke (mm) | Teiletyp | Optimale Ausnutzung (%) | Streifenbreite (mm) | Teilungsabstand (mm) | Schrott pro 1000 Teile (kg) | ---------- | ------------ | ---------- | ------------------------- | --------------------- | ---------------------- | ----------------------------- | SPCC (kaltgewalzter Stahl) | 1,0 | Halterung | 72–75 | 45,2 | 30,5 | 9,8 | SPCC | 2,0 | Montageplatte | 68–71 | 60,0 | 42,0 | 21,4 | 304 Edelstahl | 1,2 | Runddeckel | 63–66 | 50,0 | 35,0 | 12,5 | 5052 Aluminium | 0,8 | Kühlkörperrippe | 78–80 | 28,0 | 20,0 | 3,1 | C11000 Kupfer | 1,5 | Elektrischer Anschluss | 70–73 | 22,0 | 15,0 | 4,2 | 65Mn Federstahl | 0,6 | Federclip | 74–77 | 18,5 | 12,0 | 1,9 |
|---|
FAQ-Tipps zur Materialausnutzung
**Was ist die Mindestträgerbreite für ein 1,5 mm dickes Teil?** Verwenden Sie mindestens 5 mm. Bei Teilen mit enger Toleranz (±0,05 mm) erhöhen Sie auf 7 mm, um Torsion während des Pilotierens zu verhindern.
**Kann ich Gerüstschrott wiederverwenden?** Ja. Gerüststreifen können geschert und als Sekundärschrott zu 60–70 % des Neumaterialpreises verkauft werden. Bei 304er-Edelstahl werden dadurch 0,22 USD pro kg zurückgewonnen.
**Wie berechne ich die genauen Materialkosten pro Teil?** Formel: (Streifenbreite × Teilungsabstand × Materialdicke × Dichte) / Ausnutzung. Für SPCC bei 7,85 g/cm³ ergibt ein Streifen von 45 mm × 30 mm × 1,0 mm 0,0106 kg pro Teil. Bei 0,80 USD/kg sind das 0,0085 USD pro Teil.
**Was ist der beste Weg, um Schrott an einem Pilotloch zu reduzieren?** Verwenden Sie ein 2,0 mm Pilotloch anstelle von 3,0 mm für Teile unter 1,0 mm Dicke. Dies spart 3,9 mm² pro Teilungsabstand und verbessert die Ausnutzung um 0,3 %. Verwenden Sie für Hochgeschwindigkeitswerkzeuge einen konischen Piloten, um die Lochverformung zu reduzieren.
Fazit
Die Materialausnutzung ist keine feste Eigenschaft – sie ist ein direktes Ergebnis von Werkzeugkonstruktionsentscheidungen. Durch die Anwendung der sieben oben genannten Prinzipien kann ein typisches Folgeverbundwerkzeug Ausnutzungsraten von 70 % bis 80 % für Stahlteile erreichen, gegenüber einem Branchendurchschnitt von 55 %. Die kumulativen Einsparungen bei einer Jahresproduktion von 2 Millionen Teilen übersteigen 45.000 USD allein beim Material, bevor reduzierte Stillstandszeiten und längere Werkzeuglebensdauer berücksichtigt werden.
Bei BQUQ haben wir diese Prinzipien über 20 Jahre Fertigung von Federn, Kühlkörpern und Präzisionsmetallstanzteilen verfeinert. Wir wenden sie auf jedes neue Werkzeug an, das wir bauen, und wir prüfen bestehende Werkzeuge kostenlos, um Materialeinsparungen zu identifizieren.
