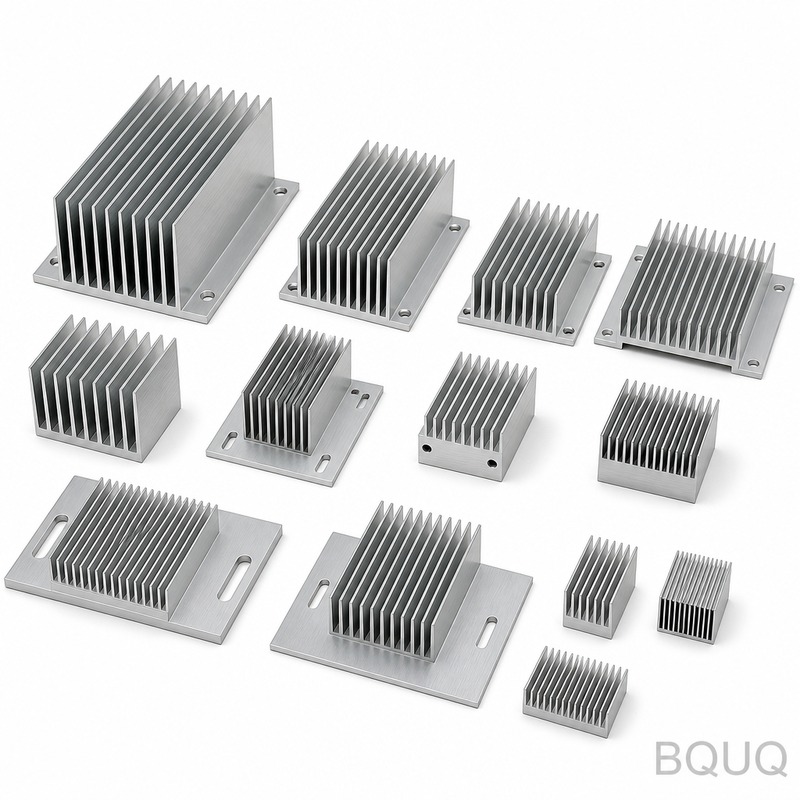

Aluminium-Kühlkörper
Wichtigste Erkenntnis
Die Beschaffung von Aluminium-Kühlkörpern hängt von der Prozessfähigkeit ab, nicht nur vom Bauteil. Für Aluminium 6061-T6 mit 0,3 mm Lamellen und 5,0 mm Teilung beträgt der Wärmewiderstand 0,35 K/W. Die allgemeine Toleranz liegt bei ±0,20 mm, und 10 Arbeitstage sind realistisch, wenn das Werkzeug auf die gemessene Prozessfähigkeit ausgelegt ist. Käufer sollten die Chargenkonsistenz bei 300.000 Stück bestätigen und prüfen, ob die Lieferzeit bei Zeichnungsänderungen eingehalten wird.
Wenn Sie zum ersten Mal Aluminium-Kühlkörper beschaffen, geht es bei der Entscheidung selten um das Bauteil selbst. Es geht darum, ob der Lieferant ±0,20 mm über eine Charge von Tausenden Stück einhalten kann und ob 10 Arbeitstage auch bei einer Zeichnungsänderung noch gelten.
Wichtige Spezifikationen auf einen Blick
| Parameter | Wert / Bereich |
|---|---|
| Material | Aluminium 6061-T6 |
| Lamellendicke | 0,3 mm |
| Lamellenteilung | 5,0 mm |
| Wärmewiderstand | 0,35 K/W |
| Oberflächenbehandlung | klar eloxiert Typ II, 5-10 µm |
| Allgemeine Toleranz | ±0,20 mm |
Markt- und technischer Kontext
Der Kostendruck bei industriellen SPS- und Schaltschränken kommt selten vom Rohmaterial. Er entsteht durch Sekundäroperationen: Entgraten, Beschichten und 100%ige Prüfung. Das Eliminieren eines dieser Schritte senkt die Stückkosten meist stärker als jeder Materialwechsel.
Weiterführende Lektüre: Edelstahl-Stanzen: Design-Tipps für 304, 316 und Federstahl.
Die Konsolidierung unter Käufern von industriellen SPS- und Schaltschränken führt zu weniger, dafür größeren Programmen. Das begünstigt Lieferanten, die Prozessfähigkeit bei 300.000 Stück dokumentieren können, statt solcher, die mit einem einzelnen Muster gewinnen.
Wie wir es fertigen
Die Werkzeugauslegung richtet sich nach der gemessenen Prozessfähigkeit, sodass ±0,20 mm eine Folge der Werkzeuggeometrie und nicht eines Prüffilters ist. Deshalb sind 10 Arbeitstage realistisch und nicht optimistisch.
In der Produktion läuft der Aluminium-Kühlkörper mit prozessbegleitenden Prüfungen in festen Intervallen. Bediener protokollieren die Maße alle 30 bis 50 Stück, wodurch Werkzeugverschleiß erkannt wird, bevor die Charge außerhalb von ±0,20 mm driftet.
Siehe auch: Was sind die Schlüsseltechnologien beim CNC-Federwickeln?.
Entgraten und Kantenbearbeitung sind für den Aluminium-Kühlkörper in der Zeichnung spezifiziert. Eine scharfe Kante, die die Maßprüfung besteht, kann in der Montage dennoch versagen, daher ist der Kantenbruch ein kontrollierter Parameter und nicht rein kosmetisch.
Material und Oberflächenbeschaffenheit
Der Materialzustand ist ebenso wichtig wie die Werkstoffsorte. 6061-T6 Aluminium, im falschen Zustand geliefert, verzieht sich nach der Bearbeitung, weshalb der Aluminium-Kühlkörper bei asymmetrischer Geometrie vor der Endbearbeitung spannungsarm geglüht wird.
Mehr über Dampfkammer vs. Heatpipe vs. Massivkühlkörper: Wichtige thermische Unterschiede erfahren.
Wo der Aluminium-Kühlkörper Kontaktbelastung ausgesetzt ist, wird die Materialhärte zusammen mit der Maßtoleranz spezifiziert. Härte ohne definiertes Prüfverfahren ist die häufigste Ursache für Streitigkeiten bei der Wareneingangsprüfung.
Rezyklatanteil und RoHS/REACH-Erklärungen sind für den Aluminium-Kühlkörper auf Anfrage erhältlich. Wenn Ihr Kunde aus dem Bereich industrielle SPS und Schaltschränke die Materialherkunft auditiert, fordern Sie das Walzwerkszeugnis bereits in der Angebotsphase an, nicht bei der Lieferung.
Toleranzen und Prüfung
Die Erstmusterprüfung für Aluminium-Kühlkörper dokumentiert jedes Maß der Zeichnung, nicht nur eine Stichprobe. Dieser Bericht ist die Referenz für den Rest der Charge und für jede zukünftige Nachbestellung.
Technische Details: Fünf-Achs-CNC-Bearbeitung von BQUQ.
Die Prozessfähigkeit wird merkmalsbezogen verfolgt. Wenn der Cpk bei Aluminium-Kühlkörpern unter den vereinbarten Schwellenwert fällt, passen wir entweder den Prozess an oder stufen das Merkmal neu ein, anstatt die Teile am Ende zu sortieren.
Nicht konformes Material wird physisch gesperrt, nicht nur im System. Bei Aluminium-Kühlkörpern bedeutet das, dass die Charge in einem gekennzeichneten Bereich verbleibt, bis die Disposition dokumentiert ist, was den häufigsten Versandfehler verhindert.
Einsatzbereich
Das Einsatzumfeld führt häufiger zu Neukonstruktionen als die Belastung. Aluminium-Kühlkörper im Außen- oder Waschumfeld erfordern klares Eloxieren Typ II, 5-10 µm und eine Dichtungsbetrachtung bereits in der Konstruktionsphase, nicht nachträglich.
Der Wartungszugang ist entscheidend. Wenn Aluminium-Kühlkörper ein Verschleißteil ist, empfehlen wir, es als Ersatzteil mit eigener Teilenummer zu spezifizieren, damit eine Nachbestellung keine vollständige Zeichnungsprüfung erfordert.
Empfohlene Lektüre: Beschaffungs-Warnsignale: 12 Warnzeichen im Angebot eines chinesischen Lieferanten.
Was vor der Bestellung zu klären ist
Fordern Sie den Erstmusterprüfbericht an, bevor Sie über einen Preisnachlass für Aluminium-Kühlkörper verhandeln. Ein Lieferant, der bei 5000 Stück keine Maßdaten liefern kann, wird sie auch bei 300.000 Stück nicht liefern.
Vergleichen Sie mit Führungsbuchse zu Spannzange: Passgenauigkeit vermeiden Quetschung.
Bestätigen Sie den Nachbestellweg. Wenn Aluminium-Kühlkörper mit Werkzeugzeichnungen und einem Erstmusterprüfbericht in der Akte dokumentiert ist, reproduziert eine Wiederholungsbestellung Jahre später das Originalteil, anstatt es anzunähern.
FAQ: Ihre Fragen vor der Bestellung
Welche Toleranz können Sie bei Aluminium-Kühlkörpern einhalten?
Allgemeine Abmessungen werden mit ±0,20 mm gehalten. Kritische Merkmale werden in der Zeichnung gekennzeichnet und mit einer engeren Toleranz gefertigt, wobei die Messmethode angegeben wird, damit die Wareneingangsprüfung mit unserer übereinstimmt.
Weiterführende Lektüre: Definition von geschabten Kühlkörpern und optimaler Anwendungsleitfaden für Ingenieure.
Wie hoch ist die Mindestbestellmenge für Aluminium-Kühlkörper?
Prototypenmengen beginnen deutlich unter den Produktionsmindestmengen. Produktionsläufe für Aluminium-Kühlkörper starten bei 5000 Stück, wo das Prozessfenster nachgewiesen ist und die Stückkosten stabil bleiben.
Siehe auch: Angetriebene Werkzeuge beim CNC-Drehen: Fräsen auf der Drehmaschine.
Wie lange dauert die Produktion von Aluminium-Kühlkörpern?
Die Standardlieferzeit für Aluminium-Kühlkörper beträgt 10 Arbeitstage nach Zeichnungsfreigabe und Werkzeugabnahme. Prototypen sind in der Regel schneller, da sie ohne Werkzeug gefertigt werden, und Wiederholungsbestellungen sind noch schneller, da das Werkzeug bereits vorhanden ist.
Mehr über Spannzangen für Mehrspindel- und Kurven-Drehautomaten erfahren.
Können Sie nach unserer vorhandenen Zeichnung arbeiten?
Ja. Senden Sie die Zeichnung in jedem gängigen Format. Wir prüfen sie zuerst auf Fertigbarkeit und kennzeichnen jedes Merkmal, bei dem ±0,20 mm einen zusätzlichen Arbeitsgang erfordern würde, damit Sie vor der Werkzeugerstellung entscheiden können.
Technische Details: So wählen Sie das richtige Wärmeleitmaterial für Ihren Kühlkörper.
Welche Oberflächenbehandlungen sind für Aluminium-Kühlkörper verfügbar?
Ja, und wir empfehlen es. Das Prototyping von Aluminium-Kühlkörpern ohne Werkzeug validiert Passung und Funktion zu einem Bruchteil der Werkzeugkosten und deckt in der Regel eine Designänderung auf, bevor Stahl geschnitten wird.
Empfohlene Lektüre: MOQ-Verhandlung mit chinesischen Fabriken.
Senden Sie die Zeichnung und das Jahresvolumen. Sie erhalten eine Fertigbarkeitsprüfung, einen Prozessweg und ein Angebot, das ±0,20 mm, 10 Arbeitstage und 5000 Stück explizit ausweist und nicht nur impliziert.
Wichtige Spezifikationen und Auswahlhilfe
Spezifikationsvergleich
| Parameter | Wert / Bereich |
|---|---|
| Material | 6061-T6 Aluminium |
| Toleranz | ±0,20 mm |
| Lieferzeit | 10 Werktage |
| MOQ | Im Artikel nicht angegeben |
| Kapazität | 300.000 Stück dokumentierte Prozessfähigkeit |
Auswahl / Vergleich
| Option | Am besten geeignet für | Abwägung |
|---|---|---|
| Standard-Klaranodisierung Typ II, 5-10 µm | Kühlkörper für industrielle SPS und Schaltschränke | Zusätzlicher Arbeitsgang erhöht die Kosten, verbessert jedoch die Korrosionsbeständigkeit |
| Wie gefräst, ohne Anodisierung | Kostenempfindliche Projekte, bei denen Korrosion keine kritische Rolle spielt | Erfordert möglicherweise zusätzliches Entgraten und Prüfen |
| Enge Toleranz ±0,20 mm mit fähigkeitsbasierter Werkzeugauslegung | Großserien mit Tausenden von Stück | Höherer Aufwand für die Werkzeugkonstruktion im Vorfeld |
| 100 % Prüfung | Projekte mit vollständiger Dokumentationspflicht | Erhöht die Stückkosten und die Lieferzeit |
| Stichprobenprüfung | Stabile Prozesse mit dokumentierter Prozessfähigkeit | Geringere Kosten, setzt jedoch auf Prozesskontrolle |
Prozess / Prüfung
| Phase | Kontrolle | Nachweis |
|---|---|---|
| Werkzeugauslegung | Werkzeuggeometrie basierend auf gemessener Prozessfähigkeit | Fähigkeitsuntersuchung für ±0,20 mm |
| Zerspanung | Rippenstärke 0,3 mm und Rippenabstand 5,0 mm eingehalten | Dimensionsprüfungen während des Prozesses |
| Oberflächenveredelung | Klar eloxiert Typ II, 5-10 µm | Aufzeichnung der Beschichtungsdicke |
| Endprüfung | Allgemeintoleranz ±0,20 mm verifiziert | Prüfbericht pro Charge |
| Chargenfreigabe | Prozessfähigkeit dokumentiert bei 300.000 Stk | Chargenrückverfolgbarkeitsnachweis |
Vergleichen Sie mit So wählen Sie einen Kühlkörper für LED-Beleuchtung: Ein praktischer Leitfaden für Ingenieure.
Häufig gestellte Fragen
Was ist die typische Toleranz für Aluminium-Kühlkörper?
Die Allgemeintoleranz beträgt ±0,20 mm für den beschriebenen Aluminium-Kühlkörper. Dies wird durch eine Werkzeuggeometrie erreicht, die auf der gemessenen Prozessfähigkeit basiert, nicht durch Prüffilterung. Bei kritischen Maßen sollten Sie bestätigen, ob der Lieferant diese über eine Charge von Tausenden hinweg einhalten kann.
Welches Material und welche Oberflächenveredelung werden verwendet?
Der Kühlkörper verwendet Aluminium 6061-T6 mit Klar-Eloxierung Typ II, 5-10 µm. Diese Veredelung bietet Korrosionsbeständigkeit und ist Standard für industrielle SPS- und Schaltschrankanwendungen. Die Rippenstärke beträgt 0,3 mm und der Rippenabstand 5,0 mm.
Was ist der Wärmewiderstand dieses Kühlkörpers?
Der Wärmewiderstand beträgt 0,35 K/W. Dieser Wert hängt von der Rippenstärke 0,3 mm, dem Rippenabstand 5,0 mm und dem Material Aluminium 6061-T6 ab. Bestätigen Sie die Testbedingungen und Luftstromannahmen, bevor Sie Ihr thermisches Design finalisieren.
Wie lang ist die Lieferzeit und wovon wird sie beeinflusst?
Die Lieferzeit beträgt 10 Arbeitstage. Dies ist realistisch, wenn die Werkzeugauslegung auf der Grundlage gemessener Prozessfähigkeit erfolgt. Bei Änderungen der Zeichnung ist zu prüfen, ob die 10 Arbeitstage weiterhin gelten, da Änderungen neue Werkzeuge oder eine erneute Prüfung erforderlich machen können.
Können Sie ±0,20 mm über eine Charge von mehreren Tausend Teilen einhalten?
Ja, ±0,20 mm sind eine Folge der Werkzeuggeometrie und nicht das Ergebnis einer Prüffilterung. Wir dokumentieren die Prozessfähigkeit bei 300.000 Stück. Dies ist relevant für Einkäufer von industriellen SPS- und Schaltschranklösungen, die größere Programme bündeln.
Welche Sekundäroperationen beeinflussen die Kosten?
Der Kostendruck kommt selten vom Rohmaterial. Er entsteht durch Sekundäroperationen: Entgraten, Beschichten und 100-%-Prüfung. Der Wegfall eines dieser Schritte bewegt die Stückkosten in der Regel stärker als jeder Materialwechsel. Bestätigen Sie, welche Operationen für Ihre Anwendung erforderlich sind.
Was sollte ich vor der Bestellung bestätigen?
Bestätigen Sie Material 6061-T6 Aluminium, Lamellendicke 0,3 mm, Lamellenabstand 5,0 mm, Wärmewiderstand 0,35 K/W, Oberflächenfinish Klar-Eloxal Typ II 5-10 µm, allgemeine Toleranz ±0,20 mm, Lieferzeit 10 Arbeitstage und Prozessfähigkeit bei 300.000 Stück.
