Die Schmerzpunkte von Stanzteilen – wir füllen sie für Sie aus

Stellen Sie Metallprodukte her und haben Sie Folgendes erlebt: Die Musterqualität ist perfekt, aber die Serienproduktion ist voller Grate; die letzte Charge ließ sich problemlos montieren, aber diese Charge klemmt ständig; die Form wird alle zwei bis drei Tage repariert, und die Lieferung verzögert sich immer wieder. Bei Armored Cattle haben wir diese branchenüblichen Probleme zu unüberwindbaren roten Linien gemacht.

Warum Stanzteile aus Metall von Armored Cattle wählen?

Vorteil 1: Konsistenz über 10.000 Mal – wir garantieren Null Abweichung zwischen Chargen

Unser Ansatz: Der Formenstahl ist importierter SKD11/DC53, und nach der Wärmebehandlung folgen mehrere Tiefkühlbehandlungen, um innere Spannungen zu beseitigen. Während der gesamten Serienproduktion wird SPC-Statistikkontrolle eingesetzt, und die Schlüsselmaße werden alle 500 Hübe abgetastet, wobei die Daten in Echtzeit ins System eingegeben werden.

Wert für Kunden: Ihre automatische Montagelinie stoppt nicht mehr aufgrund von Teileabweichungen. Beim Chargenwechsel ist keine Neueinstellung erforderlich, und die Erstausbeute bleibt stabil auf hohem Niveau.

Vorteil 2: Gratkontrolle auf Mikrometer – Kosten für nachträgliches Entgraten entfallen

Unser Ansatz: Der Stempelschlitz wird auf 3 %–5 % der Materialstärke kontrolliert, und die Schneidkante wird auf Spiegelglanz gehalten. Bei Sonderanforderungen wird das Stanzen gleichzeitig mit einem Plan- und Vibrationsschleifprozess durchgeführt, und der Grat kann auf unter 0,03 mm kontrolliert werden.

Wert für Kunden: Stanzteile können direkt nach dem Auslauf in Ihre Montagelinie oder den Galvanikprozess eingehen. Sparen Sie Personal-, Zeit- und Ausschusskosten für die Nachbearbeitung.

Vorteil 3: Formenlebensdauer = Ihre langfristigen Kosten – wir berechnen die langfristige Rechnung für Sie

Unser Ansatz: Die Lebensdauer des Werkzeugs wird bereits in der Konstruktionsphase geschätzt, und es wird eine austauschbare Einsatzstruktur verwendet. Dem Werkzeug liegt bei Lieferung ein „Handbuch zur Lebensdauerschätzung und Wartung“ bei, und der Austauschzeitpunkt der Verschleißteile wird aktiv mitgeteilt. Für ein einzelnes Werkzeug wird eine garantierte Lebensdauer zugesichert, und nach Überschreiten der Lebensdauer wird das Werkzeug einmal kostenlos repariert.

Mehrwert für Kunden: Die Stückkosten des Stanzteils sind auch nach drei Jahren noch kontrollierbar. Es besteht kein Risiko von Produktionsunterbrechungen durch plötzlichen Werkzeugausfall, und Ihre BOM-Kostenkalkulation wird genauer.

Vorteil 4: Ausstellung eines DFM-Berichts am selben Tag, sodass Konstruktionsfehler bereits auf dem Zeichnungsstadium erkannt werden

Unser Ansatz: Innerhalb von 4 Stunden nach Erhalt der Zeichnungen erstellt das Engineering-Team einen Fertigbarkeitsanalysebericht. Es werden Optimierungsvorschläge für Stanzradien, Lochabstände, Biegerückfederung usw. unterbreitet, und CAE-Simulationsanalysediagramme werden beigefügt.

Mehrwert für Kunden: Vor dem Werkzeugbau können Sie die Spannungsverteilung des Teils nach der Umformung einsehen. Vermeiden Sie das Risiko von Rissen und Faltenbildung im Voraus und verkürzen Sie Ihren Zyklus von der Konstruktion bis zur Serienproduktion.

Vorteil 5: Materialien, Werkzeuge, Stanzen, Oberflächenbehandlung – alles aus einer Hand

Unser Ansatz: Integration von Stanz-, CNC-, Feder- und Kühlkörper-Produktionslinien. Nach dem Stanzen können Gewindeschneiden, Nieten und teilweise CNC-Finishing im Werk durchgeführt werden. Gleichzeitig ist eine stabile Lieferkette für Galvanik, Eloxieren und Beschichten angebunden.

Mehrwert für Kunden: Sie müssen nicht drei Lieferanten für ein Bauteil koordinieren. Vom Stanzrohling bis zum oberflächenbehandelten Fertigteil – ein Auftrag, eine Lieferung, ein Prüfbericht.

Unsere Spezialprodukte

Elektronik-Abschirmdeckel/Federkontakt: elastisch und stabil, gleichbleibende Einsteck- und Auszugskräfte, oxidationsfrei und nicht spröde

Steckverbinderkontakt: hochpräzises Biegen, Maßtoleranz ±0,02 mm, gratfrei

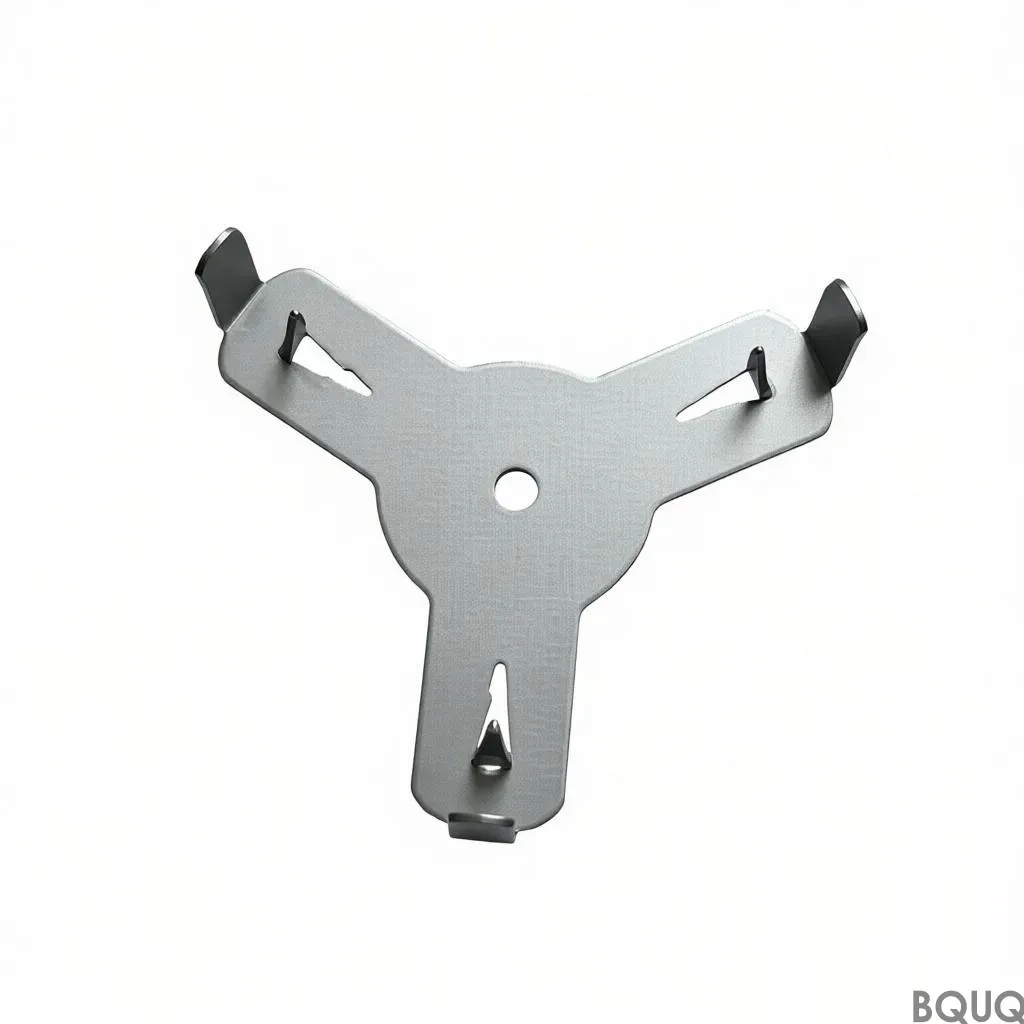

Kühlkörper-Clip/Rippenstück: Material reißt nicht, gleichbleibende Rückfederung, reibungslose Montage

Roboter-Strukturhalterung/Träger: hochfestes Stanzteil, Planheit kontrollierbar, Schweißfläche eben

Batteriepolplatte/Sammelschiene: Rotkupfer-/Aluminiumstanzteil, gratfrei, glatte leitende Oberfläche

. Sichtbare Qualitätsuntergrenze

Formenstahl: Einhaltung der spezifizierten Güte, Spektrumprüfung bei Lagerung, um Materialverfälschungen zu vermeiden.

Stanzöl: Spezielles, schnell verdunstendes Stanzöl – die Bauteiloberfläche bleibt sauber und rückstandsfrei.

Erstmusterprüfung: Das erste Teil jeder Charge wird mittels 3D-Koordinatenmessung vollständig vermessen und die Freigabe dokumentiert.

Endmustervergleich: Am Chargenende wird das letzte Teil mit dem Erstmuster verglichen, um eine unveränderte Werkzeugqualität zu bestätigen.

Verpackungsstandards: Präzise kundenspezifische Blisterverpackung – stoßsicher, verformungsfrei und vermischungsfrei.

Kooperationsprozess: Vier Schritte, damit Stanzteile keine Herausforderung mehr für Sie sind.

Schritt 1 – Zeichnung senden: Reichen Sie 3D-/2D-Zeichnungen und Anforderungen ein – unser Ingenieur reagiert umgehend.

Der zweite Schritt ist der Erhalt des DFM: Erhalten der Fertigbarkeitsanalyse, des Werkzeugplans und des Angebots innerhalb von 4 Stunden.

Der dritte Schritt ist die Bestätigung des Musters: Die Werkzeugbauzeit beträgt [X] Tage, und das erste Muster wird mit einem vollständigen Maßbericht für Ihre tatsächliche Messung geliefert.

Der vierte Schritt ist die Serienproduktion und Lieferung: Nach Auftragsbestätigung wird die Produktion geplant, termingerecht geliefert und der Bericht beigefügt.

. Häufig gestellte Fragen

F: Was ist die minimale Materialstärke, die Sie stanzen können? Was ist die maximale Tonnage?

Antwort: Unsere Stanzanlagen decken eine Tonnage von [25] bis [180] Tonnen ab, und die Materialstärke reicht von 0,1 mm bis 6,0 mm. Bitte senden Sie Zeichnungen zur Bewertung, und wir werden den am besten passenden Maschinen- und Werkzeugplan erstellen.

F: Wem gehört das Werkzeug? Fallen zusätzliche Kosten an?

Antwort: Die Kosten für das Werkzeug werden gemäß Vertrag klar zugeordnet oder abgekauft. Wenn Sie das Werkzeug kaufen, gehört es Ihnen, und das Werkzeug wird von uns kostenlos lebenslang gelagert und gewartet. Wenn es gemäß Vereinbarung zugeordnet wird, entfällt die Werkzeuggebühr nach Erreichen der vereinbarten Hubzahl.

F: Was soll ich tun, wenn es nach der Serienproduktion zu Qualitätsschwankungen kommt?

Antwort: Die ersten und letzten Daten jeder Charge werden archiviert, und die SPC-Prozessüberwachung warnt vor abnormalen Schwankungen. Wenn ein Qualitätsproblem auf unsere Fertigungsursachen zurückzuführen ist, erfolgt eine bedingungslose Nacharbeit oder Entschädigung.

F: Können Kleinserien mit mehreren Varianten hergestellt werden?

A: Ja. Wir verfügen über ein schnelles Werkzeugwechselsystem und einen flexiblen Planungsmechanismus. Die Mindestbestellmenge ist flexibel. Senden Sie uns gerne Bilder zur Bestätigung.

Verabschieden Sie sich mit Ihren Stanzteilen vom "Blindflug" zwischen den Chargen.

Jetzt Zeichnungen senden, kostenlose DFM-Analyse erhalten und die gleichbleibend stabile Qualität von zehntausend Stanzungen erleben.
