Gestanzte Stifte und Anschlüsse: Press-Fit- und Löt-Designs
Kurze Antwort: Gestanzte Stifte und Anschlüsse werden auf Folgeverbundwerkzeugen aus 0,10–3,0 mm Bandmaterial gefertigt, normalerweise aus Messing, Phosphorbronze oder Berylliumkupfer. Press-Fit-Designs halten mit einem Übermaßband von etwa 0,05–0,15 mm in einem plattierten Durchgangsloch und benötigen elastische Rückfederung; Löt-Designs benötigen eine benetzbare, wärmebeständige Oberfläche und einen nachgiebigen Anschluss. Wählen Sie zuerst die Verbindungsmethode – Geometrie, Material und Beschichtung ergeben sich daraus. BQUQ stanzt beide Typen in Dongguan und hält ±0,05 mm bei Bandmerkmalen.

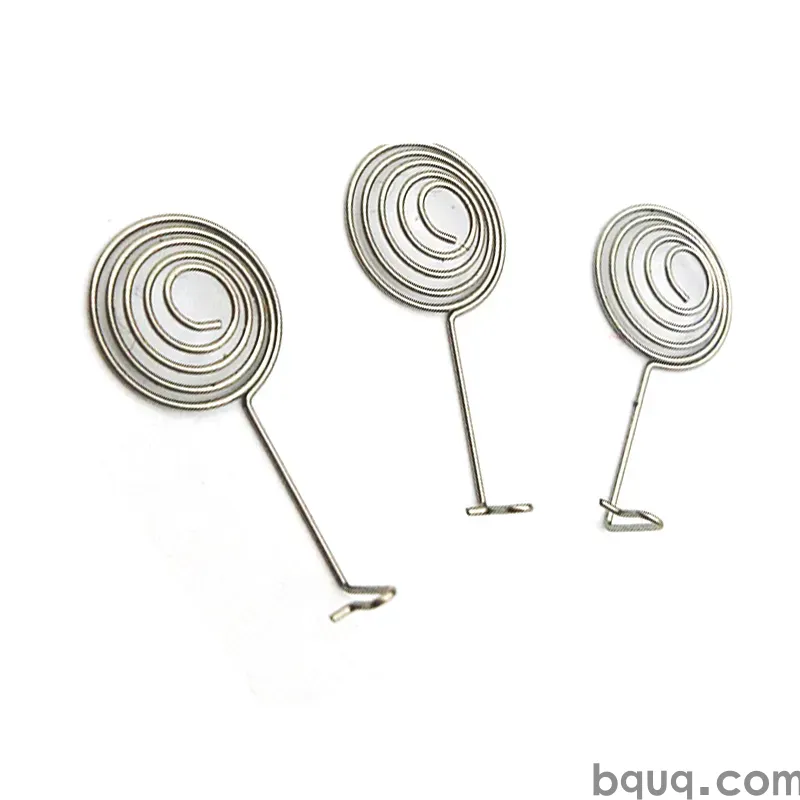

Gestanzte Stifte und Anschlüsse sind das Verbindungsgewebe der Elektronik. Sie führen Strom von einem Steckverbinder zu einer Platine, von einer Batterie zu einem Kontakt, von einer Sicherung zu einer Stromschiene. Sie sind in großen Stückzahlen kostengünstig herzustellen, weshalb die Designdetails genau wichtig sind: ein oder zwei Cent zusätzliches Bandmaterial pro Stück, multipliziert mit zwei Millionen Stück, ist echtes Geld. Dieser Leitfaden behandelt die beiden dominierenden Verbindungsmethoden – Press-Fit und Löten – und wie jede einzelne das Design, das Material und die Toleranz verändert, die Sie angeben sollten. Wenn Sie das größere Bild der Teilefamilie wünschen, beginnen Sie mit unserem Leitfaden für kundenspezifische Stanzteile.
Press-Fit vs. Löten: Wählen Sie die Verbindung vor der Geometrie
Der größte Fehler, den Käufer machen, ist, Press-Fit- und Lötstifte als dasselbe Teil mit unterschiedlicher Oberfläche zu behandeln. Sie sind es nicht. Ein Press-Fit-Stift ist eine Feder. Er ist so konstruiert, dass beim Einpressen in ein Loch, das etwas kleiner als sein breitester Bereich ist, das Metall elastisch nachgibt und gegen die Wand des Lochs zurückdrückt. Diese Normalkraft hält das Teil an Ort und Stelle und bildet die elektrische Schnittstelle. Er muss das Einpressen überstehen, darf nicht dauerhaft nachgeben und muss seine Kontaktkraft über thermische Zyklen hinweg aufrechterhalten.
Ein Lötanschluss erfüllt die entgegengesetzte Aufgabe. Er muss sich nicht mechanisch selbst halten – das übernimmt das Lot. Er muss eine Oberfläche bieten, die die Legierung benetzen kann, Reflow-Temperaturen ohne Verlust der Beschichtungsintegrität tolerieren und einen nachgiebigen Anschluss oder Fuß bereitstellen, der die kleinen Abweichungen zwischen Anschluss und Pad aufnimmt. Ein für Press-Fit optimierter Stift ergibt eine schlechte Lötverbindung, und ein in ein Loch gepresster Lötfuß hält nicht. Wählen Sie die Verbindung, dann konstruieren Sie.
Ein nützlicher Anker: Press-Fit ist für Platinen, die Sie nicht reflowen möchten, für Hochstrompfade und für vor Ort wartbare Steckverbinder. Löten ist für SMT- oder Durchsteck-Reflow-Linien, bei denen der Anschluss eine von vielen Komponenten auf dem Panel ist. Gemischte Bestückungen existieren, sind aber normalerweise zwei verschiedene Teilenummern.
Materialien und Beschichtung für Stifte und Anschlüsse
| Grundmaterial | Typische Verwendung | Leitfähigkeit vs. Kupfer | Hinweise |
|---|---|---|---|
| Messing (H65/C2600) | Allgemeine Anschlüsse, kostengünstige Stifte | ~28% IACS | Leicht zu stanzen und zu beschichten, mäßige Federwirkung |
| Phosphorbronze (C51000) | Press-Fit-Stifte, Kontakte | ~15% IACS | Gute Federwirkung, widersteht Spannungsrelaxation |
| Berylliumkupfer (C17200) | Hochzyklische Press-Fit, Relais | ~22% IACS | Beste Feder- und Ermüdungslebensdauer, höhere Kosten |
| Kupferlegierung (C194) | Leadframes, Hochstromstifte | ~60% IACS | Ausgezeichnete Leitfähigkeit, mäßige Festigkeit |
| Edelstahl 301/304 | Abschirmung, stromlose Clips | Niedrig | Korrosionsbeständigkeit, schlechte Leitfähigkeit |
Die Beschichtung wird nach Verbindungsmethode und Umgebung gewählt. Zinn (1–3 µm, matt oder glänzend) ist der Arbeitstier für Lötanschlüsse, weil es leicht benetzt und kostengünstig ist. Selektives Gold (0,05–0,8 µm über 0,5–1,5 µm Nickel) ist Standard für Press-Fit-Stifte und für Kontakte, die viele Steckzyklen überstehen oder Niederspannungssignale führen müssen, bei denen Oxidfilme eine Rolle spielen. Silber wird auf Hochstromkontakten und Sicherungsklemmen verwendet. Nickel-Unterbeschichtung ist wichtig: Sie blockiert die Diffusion zwischen dem Grundmetall und der obersten Oberfläche und hält die Oberfläche über die Zeit stabil.
| Verbindungsmethode | Übliche Beschichtung | Dickenrichtwert | Warum |
|---|---|---|---|
| Löten (SMT/THT) | Matte Zinn | 5–10 µm | Benetzbarkeit, niedrige Kosten |
| Löten (Feinraster) | Zinn oder Ni/Pd/Au | 1–3 µm Zinn | Thermische Stabilität |
| Press-Fit | Gold über Nickel | 0,4–0,8 µm Au | Stabiler Kontaktwiderstand, Verschleiß |
| Press-Fit (Kostensenkung) | Zinn über Nickel | 2–5 µm | Akzeptabel für wenige Einpressvorgänge |
| Hochstrom | Silber über Nickel | 2–5 µm | Niedriger Widerstand, Lichtbogentoleranz |
Wir halten die Beschichtungsauswahl ehrlich: Wenn Ihre Einpressanzahl unter fünf liegt und Ihre Spannungen gewöhnlich sind, ist Gold oft verschwendetes Geld. Wenn der Stift ein niedrigpegeliges Analogsignal führt oder Hunderte von Steckzyklen sieht, wird Zinn Sie beißen. Teilen Sie uns die Zyklusanzahl und den Strom mit, und wir sagen Ihnen die passende Oberfläche. Mehr zu Veredelungsoptionen in unserem Leitfaden zur Veredelung von Stanzteilen.
Geometrieregeln für Press-Fit-Stifte
Der Press-Fit-Erfolg liegt in drei Zahlen: dem Übermaßband, der Einführfase und der Nachgiebigkeitslänge.
| Merkmal | Typischer Bereich | Auswirkung bei falscher Ausführung |
|---|---|---|
| Lochdurchmesser | 0,6–1,0 mm | Bestimmt die Einpresskraft |
| Übermaß | 0,05–0,15 mm | Zu wenig = locker; zu viel = Beschädigung des Lochs |
| Einführfase | 0,2–0,5 mm, 15–30° | Fehlend = Platinenschaden, Fehlausrichtung |
| Nachgiebigkeitslänge | 1,5–3,0 mm | Kurz = keine Feder; lang = Knicken |
| Beschichtungsdicke | 0,4–0,8 µm Au | Dünn = Durchscheuern |
Die Nadelöhr- und Split-Pin-Formen sind die beiden gängigen nachgiebigen Designs. Beide beruhen darauf, dass der Stift ohne bleibende Verformung nachgeben kann. Deshalb wird Phosphorbronze oder Berylliumkupfer anstelle von Messing verwendet: Messing nimmt nach einigen Einpressvorgängen eine bleibende Verformung an und die Kontaktkraft lässt nach. Wenn Ihre Zeichnung einen Press-Fit-Stift aus Messing vorsieht, rechnen Sie mit einem Rückgang der Haltekraft nach einigen Nacharbeiten.
Die Toleranz der Bandbreite ist der Kostentreiber. Ein ±0,05 mm Band hält die meisten Designs; das Drücken auf ±0,02 mm bei einem 2 mm breiten Band beginnt, besseres Bandmaterial und engere Werkzeugwartung zu erfordern. Wir halten ±0,05 mm als Standard bei Bandmerkmalen und melden, wenn eine Zeichnung etwas verlangt, was das Werkzeug nicht wirtschaftlich halten kann. Siehe unseren Leitfaden für Metallstanztoleranzen für die vollständige Aufschlüsselung.
Design-Checkliste für Lötanschlüsse
Der Lötanschluss ist eher ein thermisches und Benetzungsproblem als ein mechanisches. Punkte, die vor der Freigabe einer Zeichnung festgelegt werden sollten:
- Fußgeometrie: Gull-Wing- und J-Leads zentrieren sich während des Reflows selbst; ein gerader Durchsteckstift nicht.
- Lötbare Fläche: Halten Sie das benetzte Pad frei von Plating-over-Mold und von Stanzgrat auf der Unterseite.
- Wärmepfad: Dünne, lange Anschlüsse leiten Wärme vom Lötpunkt weg und entziehen ihm Energie; halten Sie den Anschlussabschnitt kurz und den Querschnitt ausreichend.
- Wärmeentlastung: Bei einem geerdeten Pad leitet eine direkte Verbindung zu einer großen Kupferfläche Wärme ab und verursacht kalte Lötstellen. Verwenden Sie Entlastungsspeichen.
- Koplanarität: Für SMT-Anschlüsse geben Sie die Koplanarität an – üblicherweise 0,1 mm max. für einen kleinen Stift, enger für Feinraster.
Lötanschlüsse werden häufig mit einem Crimp-Barrel auf der Drahtseite kombiniert, weshalb viele Teile als Crimp-Lötfahnen bezeichnet werden. Diese Hybridform wird in unserem Artikel über Crimp- und Lötfahnen behandelt.
Werkzeuge, Toleranzen und Prüfung
Beide Stiftfamilien laufen auf Folgeverbundwerkzeugen, was bedeutet, dass dasselbe Werkzeug den Stift, das Trägerband und den Abschnitt in einem Durchgang produziert. Merkmale unter 0,3 mm erfordern Feinschnittwerkzeuge und sorgfältige Gratkontrolle, weil der Grat an einem Press-Fit-Band das effektive Übermaß verändert. Rechnen Sie mit Erstmusterprüfung der Bandbreite, des Fasenwinkels und der Beschichtungsdicke sowie einem Haltekraft-Zugtest an einem plattierten Prüfling für Press-Fit-Teile. Für Lötanschlüsse gehört eine Lötbarkeitsprüfung (Benetzungswaage oder Dip-and-Look) in das PPAP-Paket, wenn Ihr Kunde dies verlangt. Unser Artikel Stanzprüfmethoden beschreibt die Lehren und Häufigkeiten.
Werkzeuge sind eine einmalige Kosten. Ein einfaches einreihiges Stiftwerkzeug ist wirtschaftlich; ein mehrreihiges Werkzeug, das acht Anschlüsse pro Hub produziert, verteilt die Werkzeugkosten auf mehr Teile und ist die richtige Wahl, sobald das Volumen es rechtfertigt. Für Prototypenmengen können wir auch Teile von einem weichen Werkzeug oder, für einfache Formen, ein lasergeschnittenes und geformtes Muster liefern, damit Sie die Passung validieren können, bevor Sie sich für ein Hartwerkzeug entscheiden. Die Materialauswahl interagiert mit all dem – eine steifere Legierung stanzt mit mehr Rückfederung und benötigt möglicherweise eine andere Umformstation, weshalb wir die Bandgüte bestätigen, bevor wir das Werkzeuglayout finalisieren. Wenn Sie die Legierung noch auswählen, vergleicht unser Artikel Materialien für gestanzte Anschlüsse die gängigen Sorten nebeneinander.
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen einem Press-Fit-Stift und einem Lötstift?
A: Ein Press-Fit-Stift hält sich mechanisch durch elastisches Übermaß in einem plattierten Loch und benötigt gute Federeigenschaften; ein Lötstift wird durch die Lötverbindung gehalten und benötigt eine benetzbare, wärmebeständige Oberfläche und einen nachgiebigen Anschluss. Die beiden erfordern unterschiedliche Materialien und Geometrien und sind normalerweise separate Teilenummern.
F: Welches Material ist am besten für gestanzte Anschlüsse?
A: Messing für kostengünstige Niedrigstromanschlüsse; Phosphorbronze für Press-Fit-Stifte und Kontakte, die Federkraft halten müssen; Berylliumkupfer für hochzyklische oder Relaiskontakte; Kupferlegierung C194 für Hochstrom-Leadframes. Die Auswahl richtet sich nach Strom, Einpresszyklen und Kosten Ziel.
F: Wie viel Goldbeschichtung benötigen Press-Fit-Stifte?
A: Typischerweise 0,4–0,8 µm Gold über 0,5–1,5 µm Nickel. Dieser Bereich übersteht die Einpresszyklen und hält den Kontaktwiderstand stabil. Dünneres Gold scheuert bei wiederholtem Stecken durch; dickeres Gold amortisiert sich außerhalb rauer Umgebungen selten.
F: Kann BQUQ Stifte mit selektiver Beschichtung stanzen?
A: Ja. Wir führen selektive Gold-, Zinn- und Silberbeschichtung auf gestanzten Bändern durch und können nur die Kontaktzone beschichten, um Kosten zu sparen, während der lötbare oder Press-Fit-Bereich spezifiziert bleibt. Senden Sie die Zeichnung und Beschichtungsangaben für ein Angebot.
F: Welche Toleranz können Sie bei gestanzten Stiftmerkmalen halten?
A: ±0,05 mm bei Bandmerkmalen ist unser Standard, mit ±0,02 mm verfügbar bei kritischen Bändern, wenn Werkzeug und Band dies unterstützen. Wir melden jede Angabe, die die Kosten stark erhöhen würde, bevor wir ein Angebot abgeben, anstatt sie stillschweigend anzubieten.
