Kurze Antwort: Wählen Sie Metallstanzen, wenn Ihr Gehäuse eine dünnwandige Schale (0,4–3,0 mm) ist, wenn das Jahresvolumen hoch ist, wenn EMI-Abschirmung oder Federkontakt wichtig sind oder wenn Sie Teile in Wochen statt Monaten benötigen. Wählen Sie Druckguss, wenn das Gehäuse ein struktureller, dickwandiger Körper ist (typischerweise 1,5–6 mm Wandstärke), der Lasten tragen, gegen Flüssigkeiten abdichten oder Bossen und Rippen in einem starren Stück integrieren muss. Ein Folgeverbundwerkzeug für ein kleines Gehäusepanel liegt oft im niedrigen Tausenderbereich USD, während eine Druckgussform für ein vergleichbares Teil typischerweise ein Vielfaches kostet. BQUQ bietet Angebote für beide Wege innerhalb von 12 Arbeitsstunden aus unserer Fabrik in Dongguan an.

Warum diese Entscheidung wichtiger ist als die Zeichnung

Gehäusedesign sieht wie ein Verpackungsproblem aus. Es ist tatsächlich ein Cost-of-Goods-Problem, das in dem Moment festgeschrieben wird, in dem Sie ein Werkzeug freigeben.

Die beiden Prozesse – progressives Metallstanzen und Hochdruck-Druckguss – liegen an entgegengesetzten Enden eines Spektrums. Stanzen formt ein flaches Blech zu einer Schale durch Schneiden, Biegen, Ziehen und Prägen in einer Reihe von Werkzeugstationen. Druckguss spritzt geschmolzenes Aluminium oder Zinklegierung in eine gehärtete Stahlform und stößt dann ein endkonturnahes festes Teil aus.

Beide können eine Box herstellen, die eine Leiterplatte aufnimmt. Sie können nicht beide Ihre Box zu den gleichen Kosten, Gewicht und Funktion herstellen. Die falsche Wahl zeigt sich normalerweise als eine von drei Fehlern: eine Werkzeugrechnung, die Sie nicht eingeplant haben, eine Wandstärke, die Sie nicht erreichen können, oder ein Stückpreis, der auch bei Volumen nicht sinkt.

Die gute Nachricht: Die Entscheidung folgt einer kleinen Anzahl von Engineering-Variablen. Arbeiten Sie sie der Reihe nach durch, und die Antwort ist normalerweise offensichtlich.

Was sind die grundlegenden Unterschiede zwischen den beiden Prozessen?

Die Werkzeuglinie ist die, die Käufer zuerst spüren. Ein Folgeverbundwerkzeug für ein bescheidenes Gehäusepanel ist ein Bruchteil der Kosten einer Druckgussform mit ähnlicher Grundfläche, weil die Form dem Hochdruckeinspritzen bei 650–700 °C standhalten muss und ein robustes Kühl- und Ausstoßsystem benötigt.

Diese Lücke verringert sich, wenn Teile größer werden. Sehr große gestanzte Panels benötigen große Werkzeuge und große Pressen; sehr kleine Gussteile können Mehrkavitätenformen verwenden, die sich gut amortisieren.

Wann sollten Sie Metallstanzen für ein Gehäuse wählen?

Stanzen gewinnt in fünf Situationen. Wenn zwei oder mehr zutreffen, hören Sie auf, Guss zu bewerten.

1. Das Gehäuse ist eine dünnwandige Schale

Die meisten Elektronikgehäuse sind Abdeckungen, Chassis, Abschirmungen und Halterungen – keine Druckbehälter. Ein 0,8 mm kaltgewalzter Stahl oder 1,2 mm Aluminiumpanel ist ein natürliches Stanzteil. Das Gießen der gleichen Geometrie erzwingt Wandstärken von mindestens 1,5–2,0 mm für Aluminium, was Gewicht und Materialkosten ohne funktionalen Gewinn hinzufügt.

2. Volumen ist hoch und Geometrie ist stabil

Progressives Stanzen ist ein Volumenprozess. Sobald das Werkzeug gebaut ist, werden Zykluszeiten in Bruchteilen einer Sekunde gemessen und die Arbeitskosten pro Teil sind nahe null. Bei Zehntausenden von Einheiten pro Jahr unterbietet der amortisierte Stückpreis typischerweise den Guss um einen weiten Abstand.

Bei niedrigeren Volumina kippt die Kalkulation – siehe unsere Aufschlüsselung von Stanzwerkzeugen für Kurzserien, wo der Übergang liegt.

3. EMI-Abschirmung, Erdung oder Federkontakt ist erforderlich

Dies ist das Heimatterrain des Stanzens. Eine durchgehende Metallschale ist eine ausgezeichnete EMI-Abschirmung, und gestanzte Finger, Clips und Kontaktfedern können im gleichen Werkzeug wie das Gehäuse geformt werden. Druckguss-Aluminium schirmt vernünftig ab, aber Zink- und Aluminiumgussstücke können nicht mit den Federeigenschaften eines geformten Berylliumkupfer- oder Edelstahlkontakts mithalten – das ist sowieso ein separates Teil.

4. Sie benötigen enge Toleranzen bei Lochmustern und Kanten

Gestanzte Merkmale halten ±0,005 mm bei BQUQ's CNC-unterstützten Werkzeugen, und Folgeverbundwerkzeuge halten Loch-zu-Loch-Positionen extrem wiederholbar. Gussteile benötigen Entformungsschräge, und Gusstoleranzen sind lockerer; Sie zahlen oft für eine Bearbeitungsoperation, um die Präzision wiederherzustellen.

5. Geschwindigkeit zur Markteinführung ist wichtig

Ein gestanztes Gehäuse kann in Wochen in Ihren Händen sein. Eine Gussform ist ein längeres Projekt. Wenn Ihr Programm ein hartes Startdatum hat, kommt das Stanzen normalerweise zuerst dort an.

Wann gewinnt Druckguss?

Druckguss ist nicht der minderwertige Prozess – er ist der richtige Prozess für eine andere Aufgabe.

Strukturelle, lasttragende Gehäuse

Motorgehäuse, Pumpenkörper, Getriebeabdeckungen und Montagerahmen profitieren von einem starren, dicken, monolithischen Körper. Ein Gussteil absorbiert Vibrationen und trägt Schraubenlasten ohne die Biegsamkeit, die eine dünne gestanzte Schale zeigt.

Integrierte Bossen, Rippen und dicke Abschnitte

Guss ermöglicht es Ihnen, Gewindebossen, Kühlrippen, Kabeleinführungen und Versteifungsrippen direkt im Werkzeug zu platzieren. Beim Stanzen werden diese Merkmale zu separaten geschweißten oder genieteten Teilen, jedes mit eigenen Kosten und Toleranzstapel.

Abdichtung und Umweltschutz

Wenn das Gehäuse eine IP-Schutzart gegen Wasser oder Staub erfüllen muss, ist ein starrer Gusskörper mit einer bearbeiteten Dichtungsnut viel einfacher abzudichten als eine gefaltete Blechdose mit mehreren Nähten.

Thermische Masse und Wärmeverteilung

Gegossenes Aluminium hat eine ausgezeichnete Wärmeleitfähigkeit und genug Masse, um Wärme von Leistungselektronik zu verteilen. Speziell für Kühlkörper konkurrieren beide Wege – gestanzte Aluminium-Kühlkörper sind kosteneffektiv für Rippenarrays, während druckgegossene Aluminium-Kühlkörper dickere, komplexere Geometrien bewältigen.

Zink für kleine, detaillierte, dekorative Teile

Zink-Druckguss (Zamak) füllt dünne Abschnitte und reproduziert feine Details, was für kleine Gehäuse, Blenden und Hardware mit kosmetischen Anforderungen geeignet ist. Es lässt sich auch gut beschichten.

Wie vergleichen sich Werkzeugkosten und Stückkosten tatsächlich?

Die ehrliche Antwort ist, dass sich die Kurven kreuzen – und wo sie sich kreuzen, hängt von Teilgröße, Komplexität und Volumen ab. Die folgende Tabelle zeigt die Form des Vergleichs, nicht zitierte Preise.

Eine praktische Regel, die Ingenieure verwenden: Wenn das Teil im Wesentlichen ein geformtes Blech mit Löchern und Biegungen ist, stanzen Sie es. Wenn das Teil ein festes Volumen mit internen Merkmalen ist, gießen Sie es.

Für ein vollständiges Kostenmodell einschließlich Materialausnutzung, Ausschussrate und Sekundäroperationen siehe unser Stanzkosten-pro-Teil-Modell.

Wie interagiert die Materialwahl mit der Entscheidung?

Materialverfügbarkeit entscheidet oft die Argumentation, bevor es die Kosten tun.

• Kaltgewalzter Stahl (CRS) und Edelstahl: nur Stanzen. Sie können Stahl nicht druckgießen.
• Aluminium: beide Wege. Stanzen verwendet 5052, 6061 oder 3003 Blech; Guss verwendet A380 oder A413.
• Zink: in der Praxis nur Guss.
• Kupfer und Messing: nur Stanzen – wesentlich für Anschlüsse, Kontakte und Stromschienen.
• Berylliumkupfer / Phosphorbronze: nur Stanzen, und die Standardwahl für Federkontakte.

Wenn Ihr Gehäuse gleichzeitig als Erdungspfad dient oder Strom führt, stanzen Sie fast sicher. Deshalb sind Anschluss- und Kontaktgehäuse so oft gestanzte Schalen mit eingegossenen oder genieteten Kontakten.

Dünnblecharbeiten bringen ihre eigenen Einschränkungen mit – unser Leitfaden zum Stanzen von Dünnblechmaterialien behandelt die praktischen Grenzen unter 0,5 mm.

Was ist mit hybriden und montagebasierten Designs?

Viele Produktionsgehäuse sind weder reines Stanzen noch reiner Guss. Häufige Hybride:

1. Gestanzte Schale + Gussrahmen. Ein Aluminiumgussrahmen bietet Steifigkeit und Montagepunkte; gestanzte Abdeckungen schließen ihn. Dies ist üblich in der Industrie- und Automobilelektronik.

2. Gestanztes Chassis + Gusskühlkörper. Das Chassis trägt die Leiterplatte; ein Gusskühlkörper bewältigt die thermische Last.

3. Mehrere gestanzte Teile + Schweißen oder Nieten. Tiefe Gehäuse werden oft aus einer Basis und einem Deckel gebaut, anstatt in einem Stück gezogen.

4. Gusskörper + gestanzte EMI-Dichtung. Der Guss bietet Struktur; gestanzter Fingerstock bietet Abschirmung.

Hybride fügen normalerweise Montagekosten hinzu, lassen aber jeden Prozess das tun, was er am besten kann. Sie fügen auch Toleranzstapel hinzu, also definieren Sie früh, welches Teil die kritischen Dimensionen kontrolliert.

Wie sollten Sie ein gestanztes Gehäuse spezifizieren?

Wenn Stanzen die Antwort ist, verhindern ein paar Spezifikationsgewohnheiten teure Werkzeugrevisionen.

• Halten Sie Biegeradien bei oder über einer Materialdicke. Engere Radien riskieren Risse, besonders bei hochfesten Legierungen.
• Konstruieren Sie Löcher mindestens eine Materialdicke von jeder Biegung entfernt. Nähere Löcher verformen sich.
• Standardisieren Sie Lochgrößen, um Werkzeugstationen und Stempelwechsel zu reduzieren.
• Vermeiden Sie Hinterschnitte, es sei denn, Sie sind bereit, für eine Cam-Station zu zahlen.
• Tolerieren Sie selektiv. Die Anwendung von ±0,005 mm auf jede Dimension multipliziert die Kosten; wenden Sie es nur an, wo die Funktion es erfordert.
• Planen Sie die Faserrichtung für Teile, die tief geformt werden.
• Entscheiden Sie die Oberfläche vor dem Werkzeug. Beschichten und Lackieren beeinflussen Ebenheit und Lochgröße.

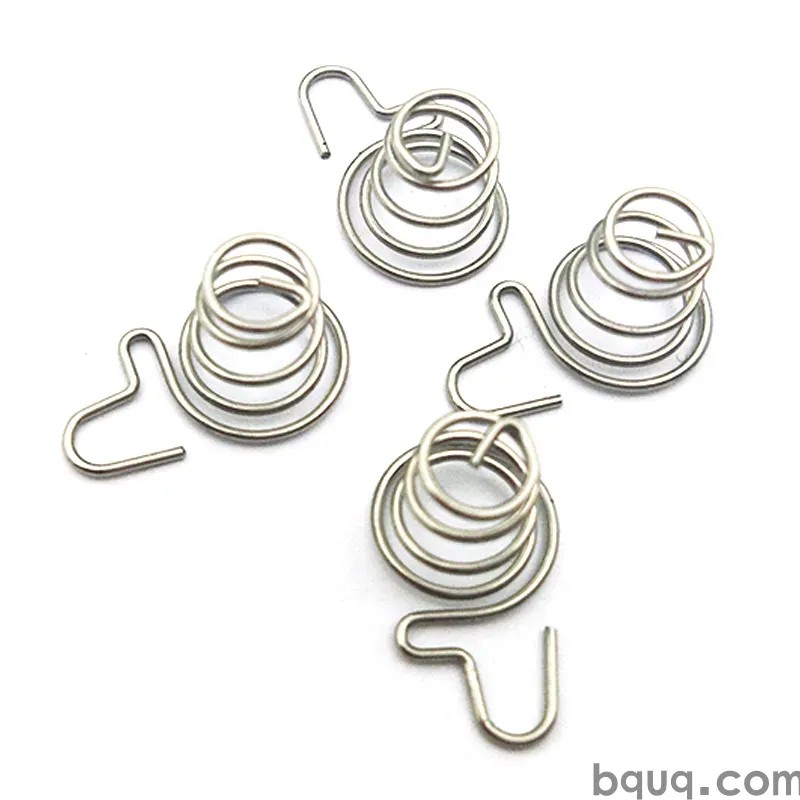

BQUQ betreibt vier Produktionslinien in einer Fabrik in Dongguan – CNC-Bearbeitung, Metallstanzen, Sonderfedern und Kühlkörperproduktion –, sodass gestanzte Gehäuse, Halterungen und die darin enthaltenen Kontakte zusammen beschafft und qualifiziert werden können, anstatt über vier Lieferanten.

Häufig gestellte Fragen

F: Ist Metallstanzen billiger als Druckguss für Gehäuse?

A: Für dünnwandige Gehäuse bei hohem Volumen, ja – normalerweise um einen weiten Abstand, sobald das Werkzeug amortisiert ist. Stanzen verwendet dünneres Material, hat nahezu null Arbeitskosten pro Teil bei Volumen und benötigt ein weniger teures Werkzeug. Druckguss wird wettbewerbsfähig für dicke, strukturelle oder stark profilierte Gehäuse oder bei Volumina, die zu niedrig sind, um eines der Werkzeuge zu rechtfertigen. Der Übergang hängt von Teilgröße und Komplexität ab, also modellieren Sie beide.

F: Kann ein gestanztes Gehäuse eine IP-Dichtung erreichen?

A: Es kann, aber es erfordert Design-Disziplin. Gestanzte Gehäuse dichten zuverlässig ab, wenn der Gegenflansch flach ist, die Dichtungsnut in einem Stück geformt und nicht aus Nähten zusammengesetzt ist und Befestigungselemente eng genug beabstandet sind, um die Dichtung gleichmäßig zu komprimieren. Guss- oder bearbeitete Körper sind einfacher abzudichten, weil eine Dichtungsnut direkt in eine starre Wand ohne Entformungsschräge oder Rückfederung geschnitten werden kann.

F: Welche Wandstärke kann jeder Prozess halten?

A: Progressives Stanzen hält routinemäßig 0,4–3,0 mm, wobei 0,5–1,5 mm der Sweet Spot für die meisten Gehäuse ist. Aluminium-Druckguss benötigt typischerweise 1,5–6,0 mm Wandstärke, und Zink kann dünner gehen, etwa 0,8–3,0 mm. Unterschreiten des Gussminimums verursacht Kaltverschweißungen und Füllprobleme; Überschreiten des Stanzbereichs macht das Formen schwierig und verschwendet Material.

F: Welcher Prozess ist besser für EMI-Abschirmung?

A: Stanzen gewinnt im Allgemeinen. Eine durchgehende gestanzte Metallschale bietet einen vollständigen Faradayschen Käfig ohne Entformungsschräge oder Porosität, und gestanzter Fingerstock oder Clips können im gleichen Werkzeug geformt werden, um zuverlässige Erdungskontakte zu schaffen. Druckguss-Aluminium schirmt akzeptabel ab, ist aber schwerer, und seine Oberflächenoxide und Porosität können es schwieriger machen, eine konsistente Erdung über die Produktlebensdauer zu garantieren.

F: Wie schnell kann ich ein Angebot und Werkzeug bekommen?

A: BQUQ liefert Angebote innerhalb von 12 Arbeitsstunden für sowohl gestanzte als auch CNC-unterstützte Gehäusearbeiten, mit flexibler MOQ, sodass Sie ein Design validieren können, bevor Sie sich auf das volle Produktionsvolumen festlegen. Gestanzte Werkzeuge laufen typischerweise 3–6 Wochen, abhängig von Komplexität und Stationsanzahl. Senden Sie Zeichnungen an sc@bquq.com und wir bestätigen Machbarkeit, Toleranzstrategie und Werkzeugansatz.
