Mikrokanalkühlung: Lösungen für hohe Wärmestromdichten
Kurze Antwort: Mikrokanalkühlung treibt die Wärmeübertragung in den Bereich von 100–1.000 W/cm², indem Kühlmittel durch Kanäle mit einer Breite von etwa 0,1–1,0 mm gezwungen wird, wo das Verhältnis von Oberfläche zu Volumen 10–50× so hoch ist wie bei einer herkömmlichen Kühlplatte. Für einen 300 W IGBT oder einen 500 W GPU-Die bedeutet das einen Wärmeübergangswiderstand von Sperrschicht zu Kühlmittel im Bereich von 0,02–0,08 °C/W unter Verwendung von Kupfer- oder Aluminium-Mikrokanalplatten, die auf ±0,005 mm bearbeitet sind. BQUQ fertigt diese Platten auf CNC-Linien in Dongguan, erstellt Angebote in 12 Arbeitsstunden und bietet flexible MOQ für Prototypen- bis Serienprogramme.
Was gilt in der Elektronikkühlung als "hohe Wärmestromdichte"?
Die Wärmestromdichte ist Leistung geteilt durch Fläche, und sie ist die Zahl, die entscheidet, ob Luftkühlung noch praktikabel ist. Eine 5 W LED, verteilt auf 20 cm², ergibt triviale 0,25 W/cm². Dieselben 5 W, konzentriert auf eine 1 mm² Laser-Diodenfacette, ergeben 500 W/cm² – ein anderes Ingenieuruniversum.
Praktisch sehen die Branchenbänder so aus:
| Wärmestromdichte-Band | Typische Quellen | Kühlansatz |
|---|---|---|
| < 1 W/cm² | Gehäuse, Netzteile, LED-Panels | Natürliche Konvektion, Strangpressprofile |
| 1–10 W/cm² | CPU/GPU IHS, Motorantriebe, Telekom-Gleichrichter | Zwangsbelüftung, Heatpipes, Vapor Chambers |
| 10–100 W/cm² | Hochleistungs-IGBT-Module, Server-CPUs, EV-Wechselrichter | Flüssigkeitskühlplatten, Bonded-Fin, Skived-Fin |
| 100–1.000 W/cm² | RF-Verstärker, GaN-Bauelemente, Laserbars, Direct-Die-GPU | Mikrokanal, Jet-Impingement, Zweiphasen |
| > 1.000 W/cm² | Laserdioden-Arrays, Radar-T/R-Module | Mikrokanal + Phasenwechsel, Diamant-Spreader |
Der Grund, warum Mikrokanäle wichtig sind, ist geometrisch. Der Wärmewiderstand zu einem Fluid skaliert mit der verfügbaren Konvektionsfläche und der Distanz, die die Wärme durch den Festkörper zurücklegen muss. Die Verringerung der Kanalbreite von 3 mm auf 0,3 mm vervielfacht die benetzte Fläche bei gleicher Grundfläche um etwa eine Größenordnung, während gleichzeitig der Wärmeleitpfad von der Basis zur Rippenoberfläche reduziert wird. Diese Kombination durchbricht die 100 W/cm²-Barriere.
Wie funktioniert die Mikrokanalgeometrie tatsächlich?
Ein Mikrokanal-Kühlkörper ist eine Reihe paralleler oder verteilter Kanäle, die in einen Metallblock geschnitten, geschält, geätzt oder gelötet werden. Kühlmittel tritt durch einen Einlassverteiler ein, nimmt Wärme von den Kanalwänden auf und tritt durch einen Auslassverteiler aus. Die maßgeblichen Parameter sind Kanalbreite (Wc), Rippen- oder Wandstärke (Wf), Kanaltiefe (H) und das Aspektverhältnis H/Wc.
Kanalabmessungen und Aspektverhältnis
| Parameter | Herkömmliche Kühlplatte | Mikrokanal | Tiefer Mikrokanal |
|---|---|---|---|
| Kanalbreite | 2–5 mm | 0,3–1,0 mm | 0,1–0,3 mm |
| Wandstärke | 1–3 mm | 0,2–0,8 mm | 0,1–0,3 mm |
| Tiefe | 3–8 mm | 1–3 mm | 2–5 mm |
| Aspektverhältnis (H/Wc) | 1–2 | 2–5 | 8–20 |
| Oberflächenflächendichte | 3–10 cm²/cm³ | 15–30 cm²/cm³ | 30–60 cm²/cm³ |
| Typischer Wärmewiderstand | 0,10–0,25 °C/W | 0,04–0,10 °C/W | 0,02–0,05 °C/W |
Diese Widerstandswerte sind Richtwerte für eine gut ausgelegte Platte bei 1–2 L/min Durchfluss mit Wasser oder einer 50/50 Glykolmischung – sie sind keine Garantie, da das Interfacematerial, die TIM-Bondline und der Montagedruck normalerweise den gesamten Stapel dominieren.
Warum das Aspektverhältnis die reine Kanalanzahl schlägt
Ingenieure, die neu bei Mikrokanälen sind, versuchen oft, die Kanalanzahl zu maximieren. Das ist ein Fehler. Sehr schmale, flache Kanäle erhöhen den Druckabfall quadratisch mit der Strömungsgeschwindigkeit und können die Pumpe außerhalb ihrer Betriebskurve bringen. Ein 0,5 mm breiter × 3 mm tiefer Kanal (Aspektverhältnis 6) liefert typischerweise eine bessere Wärmeübertragung pro Einheit Pumpenleistung als ein 0,2 mm × 0,5 mm Kanal (Aspektverhältnis 2,5) bei gleicher Durchflussrate, weil der tiefe Kanal das Hauptfluid nahe der Basis kühler hält und die Geschwindigkeit moderat hält.
Die praktische Regel: Erhöhen Sie die Tiefe, bevor Sie die Breite verringern, und verringern Sie die Breite erst, wenn die Tiefe durch das Plattendickenbudget eingeschränkt ist.
Welches Fertigungsverfahren sollten Sie wählen?
Mikrokanalplatten werden nach mehreren Verfahren hergestellt, und das richtige hängt von Kanalbreite, Material, Volumen und davon ab, ob die Kanäle offen oder geschlossen sind.
Skiving
Beim Skiving wird eine Klinge verwendet, um eine dünne Metallschicht plastisch zu verformen und zu einer stehenden Rippe aufzurichten, wodurch ein Kanal zwischen den Rippen entsteht. Es ist das dominierende Verfahren für Kupfer-Mikrokanal- und Skived-Fin-Kühlkörper, da es Rippenstärken bis etwa 0,15 mm ohne thermische Grenzfläche zwischen Rippe und Basis erzeugt – die Rippe ist mit dem Grundmetall durchgehend. Unser Skiving-Prozessleitfaden behandelt Klingengeometrie und Rippenspitzenkontrolle im Detail.
CNC-Fräsen
Beim CNC-Fräsen werden Kanäle direkt mit Mikroschaftfräsern geschnitten. Es ist pro Teil langsamer als Skiving, aber viel flexibler: Sie können Verteiler, Montagebosse, O-Ring-Nuten und Kanalarrays in einer Aufspannung herstellen. Dies ist der Standardweg für Prototypen-Mikrokanal-Kühlplatten und für die Produktion mit niedrigem Volumen und hoher Vielfalt. BQUQ bearbeitet diese auf ±0,005 mm bei Kupfer und Aluminium, was wichtig ist, da eine Abweichung der Kanalbreite von 0,05 mm eine Änderung des lokalen Strömungswiderstands um 10–15% über einen 0,5 mm Kanal bedeutet.
Löten und Bonden
Für geschlossene Kanaldesigns oder Materialmischstapel (Kupferkanäle mit Aluminiumgehäuse) verbinden Vakuumlöten oder Diffusionsbonden eine kanalisierte Platte mit einer Deckplatte. Die Bondqualität ist der limitierende Faktor – eine teilweise Bondlinie fügt Kontaktwiderstand genau dort hinzu, wo Sie ihn am wenigsten wollen. Siehe unsere Hinweise zu Löten und Hartlöten von Kühlkörpern.
Vergleich
| Verfahren | Min. Kanalbreite | Werkzeugkosten | Bestes Volumen | Material |
|---|---|---|---|---|
| Skiving | ~0,15 mm | Mittel | 1k–100k | Kupfer, Aluminium |
| CNC-Fräsen | ~0,3 mm | Niedrig | 1–5k | Kupfer, Aluminium |
| Vakuumlöten | ~0,5 mm | Hoch | 5k+ | Kupfer, Aluminium, Edelstahl |
| Diffusionsbonden | ~0,2 mm | Hoch | 10k+ | Kupfer, Aluminium |
| Ätzen | ~0,05 mm | Hoch | 10k+ | Kupfer, Edelstahl |
Für die meisten industriellen und leistungselektronischen Programme decken Skiving oder CNC-Fräsen den Bedarf ab. Geätzte und diffusionsgebondete Platten sind für Wärmestromdichten auf Halbleiterebene reserviert, bei denen der Kanal in Zehn-Mikrometer gemessen wird.
Materialwahl: Kupfer- vs. Aluminium-Mikrokanäle
Kupfer gewinnt bei der Wärmeleitfähigkeit (etwa 385 W/m·K gegenüber 200–220 W/m·K für Aluminiumlegierungen) und bei der Korrosionskompatibilität mit Wasser-Glykol-Kreisläufen. Aluminium gewinnt bei Gewicht, Kosten und Bearbeitbarkeit, ist aber empfindlicher gegenüber galvanischer Korrosion und pH-Drift in unbehandeltem Kühlmittel.
| Eigenschaft | C11000 Kupfer | 6061-T6 Aluminium |
|---|---|---|
| Wärmeleitfähigkeit | ~385 W/m·K | ~167 W/m·K |
| Dichte | 8,96 g/cm³ | 2,70 g/cm³ |
| Relative Kosten (Material) | Höher | Niedriger |
| Kühlmittelkompatibilität | Gut mit inhibiertem Glykol | Erfordert Inhibitorpaket |
| Bearbeitbarkeit | Mittel (schmierig) | Ausgezeichnet |
| Typische Verwendung | Hohe Wärmestromdichte, Direct-Die, RF | Gewichtsempfindlich, kostengetrieben |
Ein häufiger Kompromiss ist eine Kupfer-Mikrokanalplatte, die mit einem Aluminiumgehäuse verbunden ist, oder eine Kupferbasis mit Aluminiumrippen. Wenn Sie diesen Kompromiss abwägen, führt unser Leitfaden zur Auswahl der thermischen Grenzfläche durch Bondliniendicke und Materialpaarung.
Eine Warnung: Mischen Sie niemals blankes Kupfer und blankes Aluminium in einem nassen Kreislauf ohne Inhibitor. Das galvanische Paar wird das Aluminium innerhalb von Monaten anfressen.
Was ist mit Druckabfall und Pumpenleistung?
Mikrokanäle tauschen thermische Leistung gegen hydraulische Kosten. Die Halbierung der Kanalbreite verdoppelt ungefähr die Geschwindigkeit bei konstantem Durchfluss, was den Druckabfall im laminar-transitionalen Bereich vervierfacht. Eine Platte, die bei 2 mm Kanälen 5 kPa benötigt, kann bei 0,4 mm Kanälen 40–80 kPa für denselben Durchfluss benötigen.
Drei Designhebel halten dies handhabbar:
1. Verteilerdesign. Ein konischer oder sich gabelnder Einlassverteiler verteilt den Durchfluss gleichmäßig und vermeidet die Stagnationszone am fernen Ende der Platte. Schlechte Verteiler können 20–30% der erreichbaren thermischen Leistung kosten.
2. Optimierung der Durchflussrate. Es gibt einen Punkt, an dem zusätzlicher Durchfluss die Sperrschichttemperatur nicht mehr sinnvoll senkt, weil der TIM- und Die-Widerstand dominieren. Finden Sie diesen Knick, bevor Sie eine größere Pumpe spezifizieren.
3. Zweiphasenbetrieb. Sieden in Mikrokanälen entfernt viel mehr Wärme pro Durchflusseinheit, führt aber zu Strömungsinstabilität und Austrocknungsrisiko. Es ist ein Spezialdesign, kein Standard.
Wo Mikrokanalkühlung eingesetzt wird
- Leistungselektronik: IGBT- und SiC-Module in EV-Traktionswechselrichtern, Windkonvertern und industriellen Antrieben.
- Rechenzentren und HPC: Direct-to-Chip-Flüssigkeitskühlung für Prozessoren mit hoher TDP, zunehmend mit Mikrokanal-Kühlplatten, die direkt auf dem Die oder IHS gebondet sind.
- RF und Radar: GaN-Leistungsverstärker und T/R-Module, bei denen die Wärmestromdichte 200 W/cm² übersteigt.
- Lasersysteme: Diodenbarren und Faserlaser-Pumpmodule.
- Medizinische Bildgebung: CT- und MRT-Gradientenverstärker.
In jedem Fall ist die Mikrokanalplatte eine Schicht eines Stapels: Die → TIM → Platte → Kühlmittel. Die Verbesserung der Platte, während eine 0,15 mm Bondlinie mit mittelmäßigem TIM bestehen bleibt, ist verschwendete Mühe. Unser Vapor-Chamber-Designleitfaden behandelt dieselbe Stapellogik für Zweiphasen-Spreader.
Design-Checkliste, bevor Sie ein Angebot anfordern
1. Definieren Sie die Wärmelast, die Quellgrundfläche und die zulässige Sperrschichttemperatur.
2. Legen Sie das Kühlmittel fest: Typ, Einlasstemperatur, Durchflussrate und maximaler Druckabfall.
3. Wählen Sie Material und Kanalgeometrie (Breite, Wand, Tiefe, Aspektverhältnis).
4. Spezifizieren Sie die Grenzfläche: TIM-Typ, Bondlinienziel, Montagemethode und Druck.
5. Definieren Sie Anforderungen an Dichtheitsprüfung und Ebenheit – Mikrokanalplatten benötigen typischerweise eine Ebenheit innerhalb von 0,05 mm über die Dichtfläche.
6. Bestätigen Sie die Verteiler- und Anschlusskonfiguration (Schlauchtülle, G1/4, O-Ring-Boss).

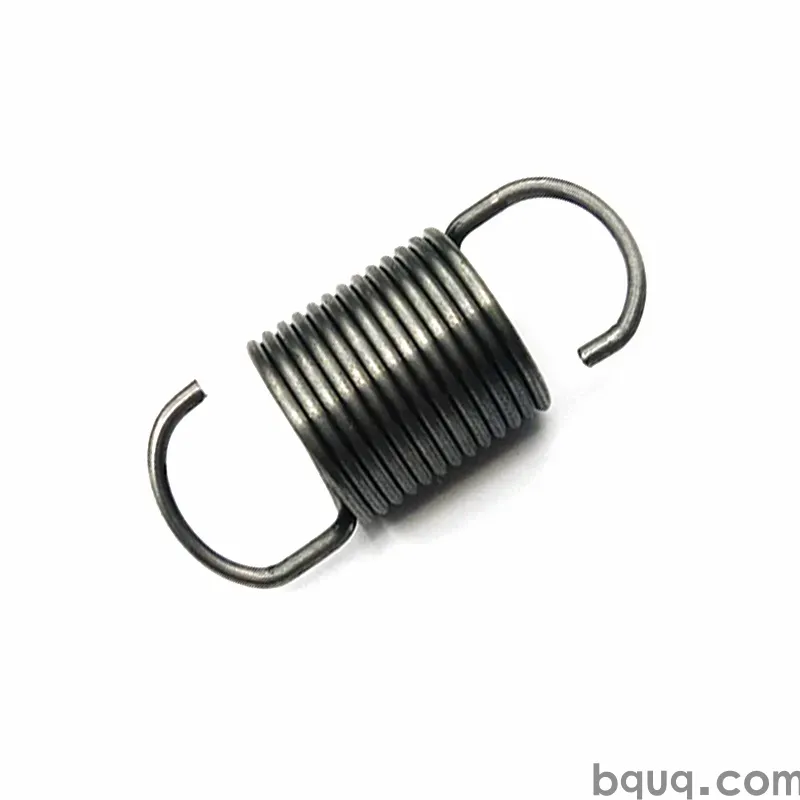

BQUQ betreibt vier Produktionslinien in einer Fabrik in Dongguan, die CNC-Bearbeitung, Metallstanzen, Sonderfedern und Kühlkörperproduktion abdecken. Das bedeutet, dass eine Mikrokanal-Kühlplatte, ihr Montagehalter und ihre federbelastete Halterungshardware als ein Paket angeboten und produziert werden können statt als drei. Flexible MOQ gilt, und Angebote gehen innerhalb von 12 Arbeitsstunden raus.
Häufig gestellte Fragen
F: Welche Wärmestromdichte kann ein Mikrokanal-Kühlkörper bewältigen?
A: Mit einphasigem Wasser oder Glykol bewältigt eine gut ausgelegte Kupfer-Mikrokanalplatte typischerweise 100–500 W/cm² an der Die-Oberfläche, mit einem Wärmewiderstand im Bereich von 0,02–0,08 °C/W je nach Kanalgeometrie und Durchfluss. Zweiphasendesigns können über 1.000 W/cm² hinausgehen, bergen aber das Risiko von Strömungsinstabilität. Dies sind Richtwerte – der Gesamtstapelwiderstand, einschließlich TIM und Montage, setzt normalerweise die reale Grenze.
F: Wie klein können die Kanäle bearbeitet werden?
A: CNC-Fräsen bei BQUQ hält Kanalbreiten um 0,3 mm und Toleranzen von ±0,005 mm bei Kupfer und Aluminium. Skiving erreicht etwa 0,15 mm Rippenstärke. Darunter ist Ätzen oder Diffusionsbonden erforderlich. Schmaler ist nicht automatisch besser: Der Druckabfall steigt stark an, und die Pumpenkennlinie wird oft zur bindenden Einschränkung.
F: Ist Kupfer für Mikrokanäle immer besser als Aluminium?
A: Kupfer hat etwa die 1,8-fache Wärmeleitfähigkeit und eine bessere Kompatibilität mit Wasserkreisläufen, daher gewinnt es bei reiner thermischer Leistung. Aluminium ist leichter und billiger und oft die richtige Wahl für gewichtsempfindliche oder kostengetriebene Programme, vorausgesetzt, das Kühlmittel hat ein geeignetes Inhibitorpaket. Betreiben Sie niemals blankes Kupfer und blankes Aluminium im selben unbehandelten nassen Kreislauf.
F: Welches Kühlmittel sollte ich spezifizieren?
A: Deionisiertes Wasser mit einem Inhibitorpaket für Kupfersysteme oder eine 25–50%ige Propylen- oder Ethylenglykolmischung, wo Frostschutz oder eine höhere Siedereserve benötigt wird. Glykol reduziert die Wärmekapazität und erhöht die Viskosität, daher ist eine moderate thermische Einbuße zu erwarten. Bestätigen Sie immer die Materialkompatibilität mit dem Kühlmittelhersteller, bevor Sie sich auf ein Produktionsdesign festlegen.
F: Wie erhalte ich ein Angebot für eine Mikrokanal-Kühlplatte?
A: Senden Sie die Wärmelast, die Quellgrundfläche, die zulässige Sperrschichttemperatur, Kühlmitteltyp und Durchflussrate sowie den maximalen Druckabfall, plus eine 2D-Zeichnung oder ein 3D-Modell. BQUQ prüft das Design, markiert Fertigungsprobleme und gibt innerhalb von 12 Arbeitsstunden ein Angebot zurück. Prototypen- und Kleinserienmengen sind unter flexibler MOQ willkommen.
