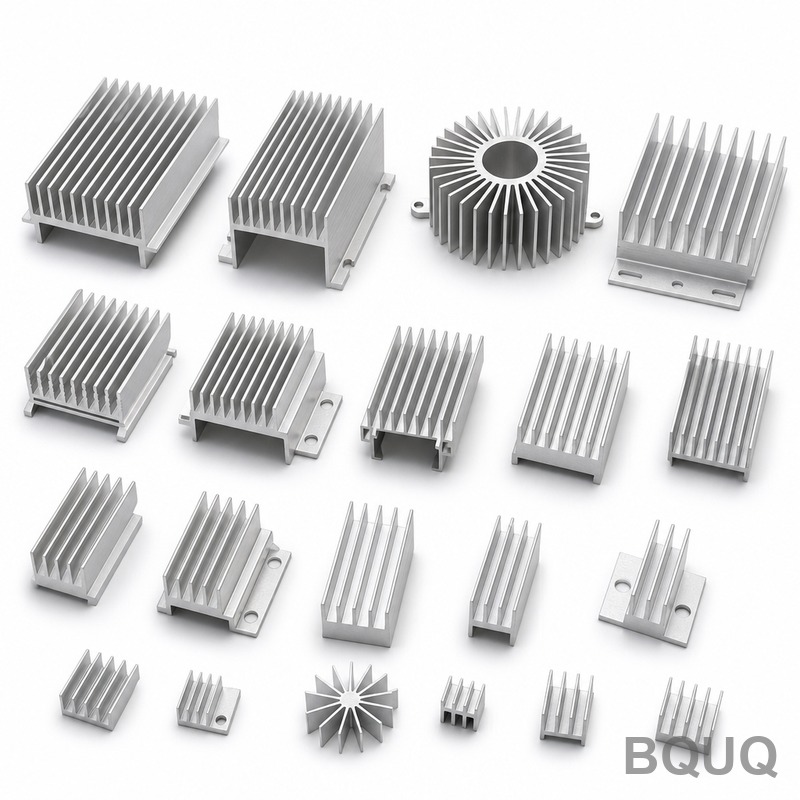

Aluminium-Kühlkörperblock: 6063-T5 aluminium, 1.0 mm fins at 3.0 mm pitch, 0.10 mm over 100 mm flatness, 0.62 K/W thermal resistance. MOQ 500 pcs, ships in 7...
Aluminium-Kühlkörperblock: 6063-T5 aluminium, 1.0 mm fins at 3.0 mm pitch, 0.10 mm over 100 mm flatness, 0.62 K/W thermal resistance. MOQ 500 pcs, ships in 7...
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Der Aluminium-Kühlkörperblock ist ein gestanztes Bauteil mit 1,0 mm Bodenstärke und 1,0 mm Rippenstärke, gefertigt aus 6063-T5 Aluminium auf einem 110-T-Werkzeug. Er hält 0,10 mm über 100 mm ein und liefert 0,62 K/W bei ΔT = 75 K, Zwangsluft 2,0 m/s. Die Monatsproduktion liegt bei 50.000 Stück, wobei die Rippenteilung innerhalb von ±0,05 mm gehalten wird.
Ein 1,0 mm Boden und 1,0 mm Rippen definieren diesen Aluminium-Kühlkörperblock. Gepresst aus 6063-T5 Aluminium auf einem 110-T-Werkzeug, hält er 0,10 mm über 100 mm ein und liefert 0,62 K/W bei ΔT = 75 K, Zwangsluft 2,0 m/s. Die Monatsproduktion liegt bei 50.000 Stück.
Das Stanzen ermöglicht ein reproduzierbares Rippenprofil von 1,0 mm, das das Strangpressen nicht halten kann: Das Werkzeug formt jede Rippe in einem Hub, sodass die Teilung über eine Serie von 50.000 Stück innerhalb von ±0,05 mm bleibt.
Die geringe Rippenstärke ist der Punkt, an dem das Stanzen gewinnt: 1,0 mm Rippen bei 3,0 mm Teilung ergeben mehr Oberfläche pro Kubikmillimeter als ein gefrästes oder stranggepresstes Profil derselben Hüllkurve.
Verwandte Lektüre: How to Select the Right CNC Machine for Your Application?.
Die einteilige Geometrie eliminiert die Klebeschicht, die bei zweiteiligen Kühlern zu finden ist, und verkürzt den thermischen Pfad. Zwischen dem 6063-T5 Aluminium und dem Luftstrom befindet sich nichts außer der gestanzten Oberfläche selbst.
Die gestanzte Bauweise toleriert Chargenschwankungen besser als das Strangpressen: Werkzeugverschleiß zeigt sich zuerst als messbare Verschiebung der Rippenteilung, die die Prüfung am KMG plus 100 % hydraulischer Pressen-Dichtheitsprüfung erkennt und nicht erst im Feld.
Die schwarze Eloxierung Typ II, 10-15 µm, wird nach dem Umformen aufgebracht, sodass der Korrosionsschutz an den Rippenfüßen nicht durchtrennt wird, wie es bei gefrästen Alternativen der Fall ist.
Siehe auch: Metal Stamping Defects: Burrs, Springback and How to Prevent Them.
Das Standardmaterial ist 6063-T5 Aluminium, geliefert mit schwarzer Eloxierung Typ II, 10-15 µm. Für Anwendungen, bei denen die Exposition in LED-Hallenstrahlern eine Rolle spielt, empfehlen wir die Passivierungsroute; wo die Leitfähigkeit wichtiger ist als das Gewicht, erhöht Kupfer C110 die thermische Leistung und verdoppelt in etwa die Stückmasse.

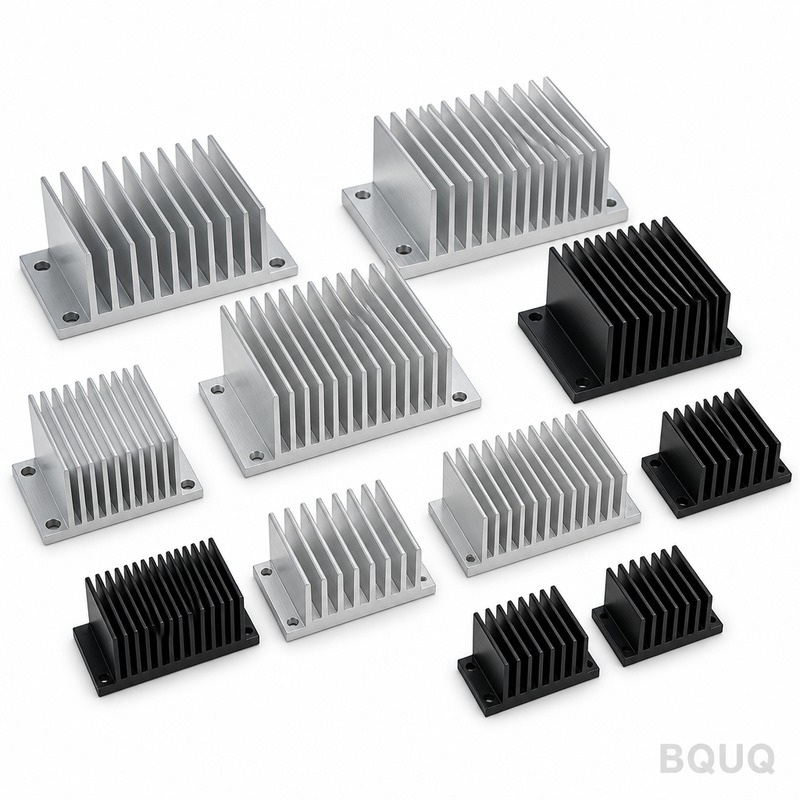

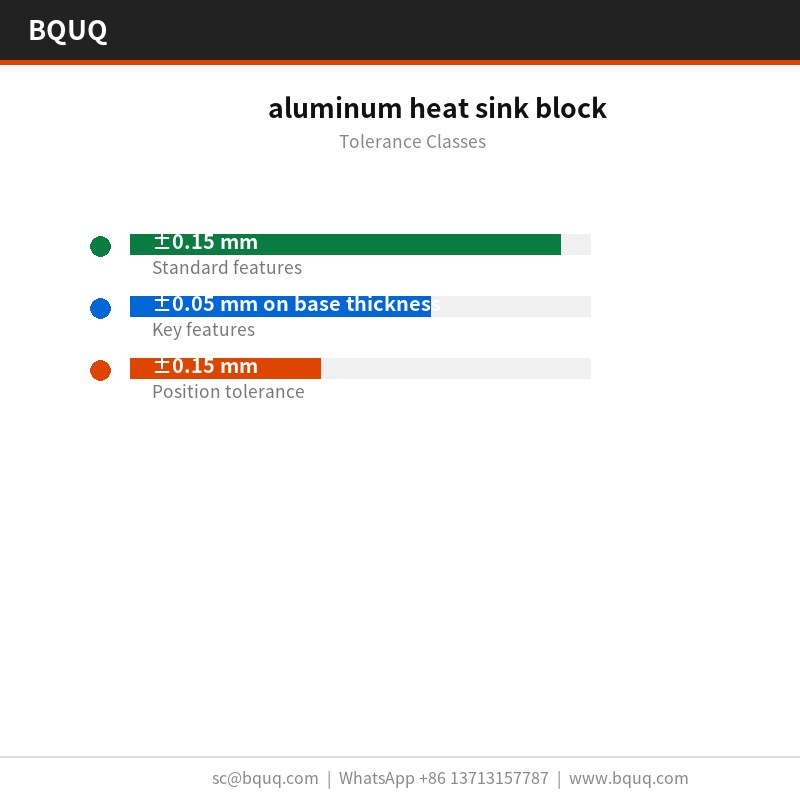

Allgemeine Maße laufen auf ±0,15 mm, wobei kritische Merkmale wie ±0,05 mm bei der Bodenstärke separat gehalten werden. Die umgeformte Geometrie erbt die Werkzeugwiederholbarkeit von ±0,05 mm, und die Bohrungsposition wird auf ±0,15 mm gehalten. Engere Klassen erfordern einen zusätzlichen Pressvorgang, daher lohnt es sich, dies vor der Werkzeugerstellung zu entscheiden und nicht danach.
Jede Charge trägt einen KMG-Bericht vom KMG plus 100 % hydraulische Pressen-Dichtheitsprüfung. Wir erfassen Ebenheit, Teilung, Bodenstärke und Bohrungsposition und kennzeichnen alles außerhalb von ±0,15 mm, bevor es die Linie verlässt.
Die Stichprobenprüfung erfolgt nach AQL 0,65 für kritische Maße und 1,5 für allgemeine, mit KMG plus 100 % hydraulischer Pressen-Dichtheitsprüfung bei jedem Erstmuster. Abweichungen über ±0,15 mm lösen eine Sortierung der gesamten Charge aus.
Die Ebenheit wird auf Granit statt auf Gusseisen gemessen, weil 0,10 mm über 100 mm bei 20 x 20 x 10 mm auf einer Platte, die nicht geläppt wurde, anders abgelesen werden. Die Aufzeichnungen bewahren beide Messwerte auf.
Erfahren Sie mehr über Digital Transformation in Manufacturing: Beyond Industry 4.0 for Precision Machining.
Die Endverpackung ist PE-Beutel + Exportkarton, 20 kg pro Karton. Jeder Karton ist mit Charge, Menge und Prüfstatus gekennzeichnet, und die Aufzeichnung wird 10 Jahre lang gemäß der ISO9001-Akte aufbewahrt.
LED-Hallenstrahler-Programme sind der Grund, warum diese Geometrie existiert. Wo das Gehäuse nicht höher werden kann, ist die Rippendichte der einzige Hebel, und 3,0 mm Teilung mit 1,0 mm Materialstärke ist die praktische Obergrenze für Aluminium.
Für LED-Hallenstrahler-Bauten ist die Montagefläche von 0,10 mm über 100 mm ebenso wichtig wie die thermische Nennleistung: Sie entscheidet, ob sich das Wärmeleitmaterial gleichmäßig verteilt oder sich an einem Ende sammelt.
Weiteres technisches Detail: Custom CNC Collet Chuck Tool Holder HSK50 ER20 Precision Manufacturing.
LED-Hallenstrahler-Kunden spezifizieren typischerweise 6063-T5 Aluminium aus Korrosionsgründen und halten die Zeichnung dann auf ±0,15 mm. Die 50.000-Stück-Linie absorbiert das Volumen ohne eine zweite Quelle.
Bei LED-Hallenstrahlern dient der Boden normalerweise gleichzeitig als Montageschnittstelle. 1,0 mm mit 0,10 mm über 100 mm Ebenheit ergibt eine stabile Oberfläche für das Wärmeleitpad des LED-Hallenstrahlers.
Empfohlene Lektüre: What Is the Difference Between Stamping and Bending? Forming Processes Compared.

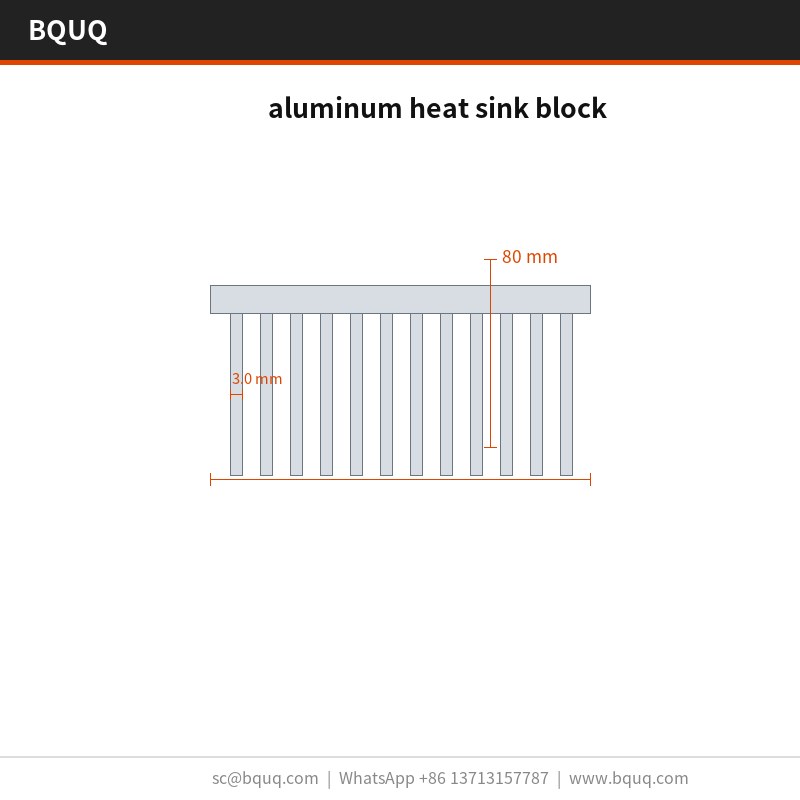

| Parameter | Wert / Bereich |
|---|---|
| Material | 6063-T5 Aluminium |
| Rippenstärke | 1,0 mm |
| Rippenteilung | 3,0 mm |
| Rippenhöhe | 80 mm |
| Bodenstärke | 1,0 mm |
| Bodennebenheit | 0,10 mm über 100 mm |
| Wärmewiderstand | 0,62 K/W |
| Thermische Testbedingung | ΔT = 75 K, Zwangsluft 2,0 m/s |
| Oberflächenfinish | schwarze Eloxierung Typ II, 10-15 µm |
| Größenbereich | 20 x 20 x 10 mm |
6063-T5 Aluminium ist die Standardwahl. Für LED-Hallenstrahler in einer korrosiven Umgebung spezifizieren wir 6063-T5 mit schwarzer Eloxierung Typ II, 10-15 µm; für die höchste Leitfähigkeit wechseln wir zu Kupfer C110, was Kosten und Gewicht erhöht, aber den Wärmewiderstand bei gleicher Hüllkurve um etwa die Hälfte senkt.
Das Strangpressen ist oberhalb von etwa 500.000 Stück pro Jahr günstiger und ergibt ein glatteres Profil. Das Stanzen gewinnt darunter und überall dort, wo die Rippenstärke unter 0,5 mm fällt, weil das Strangpressen 1,0 mm nicht konsistent halten kann. Bei LED-Hallenstrahler-Prototypen entscheiden in der Regel die Werkzeugkosten.
Ja. Standard ist schwarze Eloxierung Typ II, 10-15 µm. Pulverbeschichtung nach RAL 9005 fügt dem Boden etwa 0,1 mm hinzu; Zink-Nickel ist besser für die Erdung. Beachten Sie, dass jede zusätzliche Beschichtung zwischen dem 6063-T5 Aluminium und dem Luftstrom liegt, daher beschichten wir die Rippenfüße nicht.
Vergleichen Sie es mit Shape Memory and Nitinol Springs: When They Fit.
Wir liefern eine 2D-Zeichnung mit dem KMG-Bericht und auf Anfrage 3D STEP. Beide zeigen Ebenheitsangaben und Werkzeugtrennlinien, was wichtig ist, wenn Sie 0,10 mm über 100 mm in Ihrer eigenen Baugruppe prüfen.
Verwandte Lektüre: Precision CNC Machined Lathe Turned Bushings and Sleeves.
Ja. Senden Sie Ihren Gehäuseluftstrom, die Eintrittstemperatur und die abzuführende Wärmelast, und wir führen ein stationäres Modell durch und liefern eine vorgeschlagene Kombination aus 1,0 mm und 3,0 mm zurück. Das spart in der Regel eine Werkzeugiteration.
Unsere Erfahrung mit LED-Hallenstrahlern reicht bis zum ersten Werkzeugprogramm im Jahr 2015 zurück. Diese Historie ist der Grund, warum die Standardwerte schwarze Eloxierung Typ II, 10-15 µm und ±0,15 mm konservativ statt optimistisch sind.
Siehe auch: CPU Cooler Design: Tower, Low-Profile and AIO.
Das Qualitätspersonal sitzt neben der Presse, nicht in einem separaten Raum. Abweichungen bei 3,0 mm oder 0,10 mm über 100 mm stoppen den Lauf am Werkzeug statt bei der Endkontrolle.
Wir quotieren EXW und halten 500 Stück für die Bemusterung vor. Die Bemusterung ist ein kostenloses Muster mit Zeichnung, 5-7 Tage, sodass eine erste Bewertung keine Produktionsverpflichtung erfordert.
Angebot anfordern: sc@bquq.com | WhatsApp +86 13713157787 | Dongguan, China
Erfahren Sie mehr über Custom CNC Collet Chuck 46 Type Mirror Polished Made in China.
Weiteres technisches Detail: Why Do Heat Sinks Have Fins? The Physics of Fin Cooling Explained.
| Parameter | Wert / Bereich |
|---|---|
| Material | 6063-T5 Aluminium |
| Toleranz | 0,10 mm über 100 mm; Rippenteilung ±0,05 mm |
| Lieferzeit | Standard für gestanzte Produktion; mit BQUQ bestätigen |
| Mindestbestellmenge | Standard für 50.000 Stück/Monat Kapazität; mit BQUQ bestätigen |
| Kapazität | 50.000 Stück pro Monat |
| Option | Am besten geeignet für | Kompromiss |
|---|---|---|
| Gestanzter Block mit 1,0 mm Rippen | Hohe Oberfläche pro Kubikmillimeter in einem einteiligen Kühler | Erfordert 110-T-Werkzeug; Rippenteilung hängt vom Werkzeugverschleiß ab |
| Stranggepresstes Profil | Einfache konstante Querschnitte | Kann ein Rippenprofil von 1,0 mm nicht so reproduzierbar halten; Teilungsabweichung ist höher |
| Gefrästes Profil | Kleinvolumen oder komplexe Merkmale | Geringere Oberfläche pro Kubikmillimeter; höhere Kosten pro Teil |
| Zweiteiliger Kühler mit Klebstoff | Baugruppen, bei denen Kleben akzeptabel ist | Klebstoffschicht erhöht den Wärmewiderstand im Pfad |
| Schwarze Eloxierung Typ II, 10-15 µm | Korrosionsschutz nach dem Umformen | Wird nach dem Umformen aufgebracht; Rippenfüße werden nicht durchtrennt wie bei gefrästen Alternativen |
| Stufe | Kontrolle | Aufzeichnung |
|---|---|---|
| Stanzen | 110-T-Werkzeug formt jede Rippe in einem Hub; Teilung innerhalb ±0,05 mm | Messung der Rippenteilung über die Serie von 50.000 Stück |
| Maßprüfung | KMG prüft 0,10 mm über 100 mm und Rippenteilung | KMG-Prüfbericht |
| Dichtheitsprüfung | 100 % hydraulische Pressen-Dichtheitsprüfung | Dichtheitsprüfergebnis pro Teil |
| Oberflächenfinish | Schwarze Eloxierung Typ II, 10-15 µm, nach dem Umformen aufgebracht | Finishdicke und visuelle Aufzeichnung |
| Endversand | Prüfung vor jedem Versand | Versandprüfaufzeichnung |
Er liefert 0,62 K/W bei ΔT = 75 K mit Zwangsluft bei 2,0 m/s. Der 1,0 mm Boden und die 1,0 mm Rippen bei 3,0 mm Teilung bieten eine hohe Oberfläche pro Kubikmillimeter, und die einteilige gestanzte Geometrie eliminiert die Klebstoffschicht, die bei zweiteiligen Kühlern zu finden ist.
Empfohlene Lektüre: Heat Sink Selection in 8 Steps: From Watts to a Part Number.
Der Block wird aus 6063-T5 Aluminium auf einem 110-T-Werkzeug gepresst. Die schwarze Eloxierung Typ II, 10-15 µm, wird nach dem Umformen aufgebracht, sodass der Korrosionsschutz an den Rippenfüßen nicht durchtrennt wird, wie es bei gefrästen Alternativen der Fall ist.
Er hält 0,10 mm über 100 mm ein. Die Rippenteilung bleibt über eine Serie von 50.000 Stück innerhalb von ±0,05 mm, weil das Werkzeug jede Rippe in einem Hub formt. Werkzeugverschleiß zeigt sich zuerst als messbare Verschiebung der Rippenteilung, die die Prüfung am KMG erkennt.
Das Stanzen ergibt ein reproduzierbares Rippenprofil von 1,0 mm, das das Strangpressen nicht halten kann. Das Werkzeug formt jede Rippe in einem Hub, sodass die Teilung über eine Serie von 50.000 Stück innerhalb von ±0,05 mm bleibt. Die geringe Rippenstärke bei 1,0 mm und 3,0 mm Teilung ergibt mehr Oberfläche pro Kubikmillimeter als ein gefrästes oder stranggepresstes Profil derselben Hüllkurve.
Vergleichen Sie es mit What Is Driving the Growing Demand for Quick-Change Tool Holder Systems?.
Die Prüfung läuft vor jedem Versand. Sie umfasst KMG-Prüfungen auf 0,10 mm über 100 mm und die Rippenteilung sowie eine 100 % hydraulische Pressen-Dichtheitsprüfung. Die gestanzte Bauweise toleriert Chargenschwankungen besser als das Strangpressen, weil der Werkzeugverschleiß als messbare Verschiebung der Rippenteilung erscheint, die bei der Prüfung erfasst wird.
Die Monatsproduktion liegt bei 50.000 Stück. Das 110-T-Werkzeug und die Rippenformung in einem Hub unterstützen dieses Volumen, während die Rippenteilung innerhalb von ±0,05 mm gehalten wird. Bestätigen Sie die aktuelle Lieferzeit und Mindestbestellmenge mit BQUQ für Ihre Bestellmenge.
Er wird dort eingesetzt, wo ein einteiliger Kühler mit 1,0 mm Boden und 1,0 mm Rippen benötigt wird. Der gestanzte 6063-T5 Aluminiumblock liefert 0,62 K/W bei ΔT = 75 K, Zwangsluft 2,0 m/s, und eliminiert die Klebstoffschicht, die bei zweiteiligen Kühlern zu finden ist.

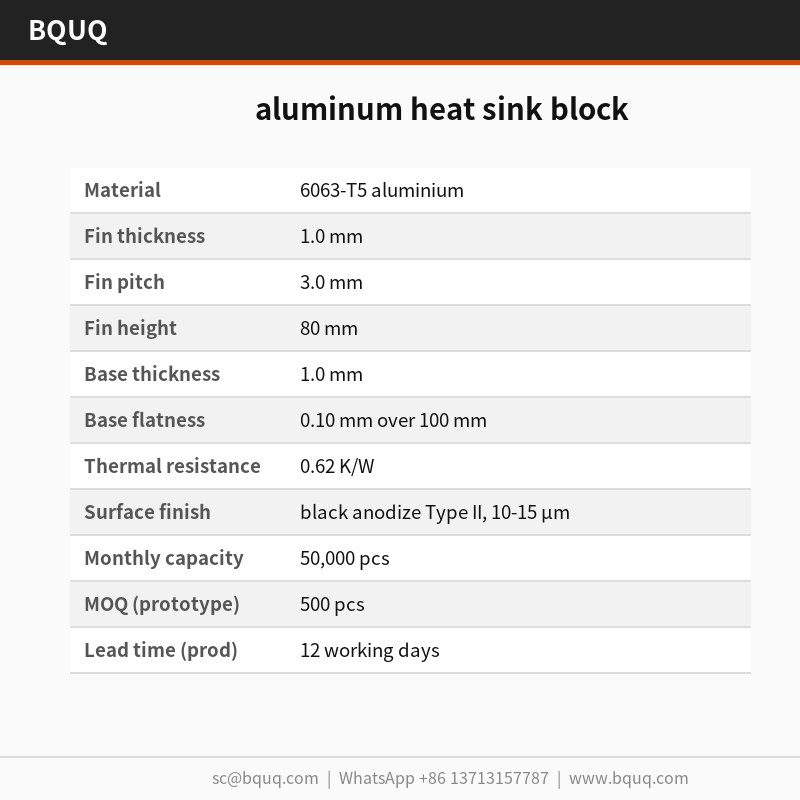

| Parameter | Specification |
|---|---|
| Material | 6063-T5 aluminium |
| Fin thickness | 1.0 mm |
| Fin pitch | 3.0 mm |
| Fin height | 80 mm |
| Base thickness | 1.0 mm |
| Base flatness | 0.10 mm over 100 mm |
| Thermal resistance | 0.62 K/W |
| Surface finish | black anodize Type II, 10-15 µm |
| Monthly capacity | 50,000 pcs |
| MOQ (prototype) | 500 pcs |
| Lead time (production) | 12 working days |
| Size range | 20 x 20 x 10 mm |
