Kurze Antwort: Erfolgreiche Kühlkörper-Nacharbeit ist ein kontrollierter dreistufiger Prozess — wärmeunterstützte Trennung bei 60-80 °C, vollständige Entfernung des alten Wärmeleitmaterials mit einem fusselfreien Lösungsmittelwisch, dann Wiederbefestigung mit frischem TIM und einem dokumentierten Klemmen- oder Aushärtezyklus. Rechnen Sie mit 15-40 Minuten pro Baugruppe für eine geklebte Verbindung und 5-10 Minuten für eine mechanische. Der Wärmewiderstand nach einer sauberen Nacharbeit liegt typischerweise innerhalb von 5-15 % des Originalaufbaus, vorausgesetzt, die Kühlkörperbasis ist nicht verbogen und die Montagelöcher sind nicht ausgerissen. Verwenden Sie niemals ausgehärteten Wärmekleber wieder, und befestigen Sie niemals einen Kühlkörper wieder, dessen Basisplanheit um mehr als 0,05 mm abgewichen ist.

Nacharbeit ist der Teil des Thermikdesigns, den niemand ins Datenblatt schreibt. Doch jeder Ingenieur, der einen Prototyp gebaut, eine Feldrückgabe verfolgt oder ein LED-Modul mitten im Projekt ausgetauscht hat, steht irgendwann vor derselben Aufgabe: den Kühlkörper abbekommen und wieder anbringen, ohne ein funktionierendes Teil zu Schrott zu machen.

Dieser Leitfaden behandelt die praktische Mechanik des Entfernens und Wiederbefestigens von Kühlkörpern für die drei Verbindungstypen, die Ihnen tatsächlich begegnen werden — Wärmekleber, Wärmeleitband und mechanische Klemme mit Paste oder Pad. Er ist für B2B-Einkäufer, Prozessingenieure und Reparaturtechniker geschrieben, die mit Aluminium- und Kupferkühlkörpern von einem Werk arbeiten, das auch die Bearbeitung durchführt.

Warum Kühlkörper-Nacharbeit häufiger fehlschlägt als sie sollte

Die meisten Nacharbeitsfehler lassen sich auf eine von vier Hauptursachen zurückführen:

1. Thermische Schäden während des Entfernens. Das kalte Abhebeln eines geklebten Kühlkörpers bricht den Die, hebt Pads ab oder delaminiert eine Kupferebene der Leiterplatte. Klebeverbindungen sind stark auf Scherung und schwach auf Schälung — aber die Kraft, die Sie mit einem Schraubendreher ausüben, ist Schälung plus Biegung.

2. Zurückbleibende Rückstände. Alter Kleber oder ausgetrocknete Paste fügt eine parasitäre Schicht von 0,05-0,3 mm hinzu. Das allein kann den Grenzflächenwiderstand verdoppeln.

3. Kontaminierte oder oxidierte Kontaktflächen. Fingeröle, Silikonrückstände und Aluminiumoxid erhöhen alle den Kontaktwiderstand.

4. Verlorene Klemmkraft. Wiederverwendete Federklammern, gedehnte Schrauben oder nachgeschnittene Löcher reduzieren den Kontaktdruck unter den Auslegungspunkt.

Wenn Sie alle vier kontrollieren, ist Nacharbeit eine Routineoperation. Wenn Sie keine kontrollieren, erhalten Sie ein Gerät, das einen schnellen Einschalttest besteht und bei Stunde 200 ausfällt.

Welche Verbindungstypen gibt es, und wie lässt sich jeder trennen?

Die praktische Regel: Je höher die Verbindungsfestigkeit, desto mehr Wärme benötigen Sie und desto langsamer müssen Sie vorgehen. Geschwindigkeit ist das, was Teile bricht.

Geklebte Kühlkörper

Strukturelle Wärmekleber sind darauf ausgelegt, Vibrationen und thermische Zyklen über Jahre zu überstehen. Genau das macht sie schwer entfernbar. Der praktikable Ansatz besteht darin, die Verbindung auf 60-80 °C zu bringen — heiß genug, um das Polymer zu erweichen, kühl genug, um deutlich unter jedem Löt-Reflow- oder Bauteilschadenschwellenwert zu bleiben. Eine Heizplatte unter der Platine ist schonender als eine Heißluftpistole von oben, weil sie die gesamte Verbindung gleichmäßig erwärmt, anstatt einen Hotspot am Kühlkörper zu erzeugen.

Sobald erwärmt, wenden Sie eine langsame Drehbewegung an, anstatt zu hebeln. Verdrehen belastet die Verbindung auf Scherung, wo Klebstoffe vorhersehbar sind. Wenn die Verbindung widersteht, fügen Sie Wärme hinzu und warten Sie — fügen Sie keine Kraft hinzu.

Wärmeleitband und Phasenwechsel-Pads

Dies sind die freundlichsten Verbindungen. Auf 50-60 °C erwärmen, dann in einem flachen Winkel mit einem Kunststoffkeil abziehen. Metallwerkzeuge zerkratzen die Basis und erzeugen einen Spannungskonzentrator, der später als Rissinitiierungsstelle auftritt. Sobald das Band entfernt ist, müssen beide Oberflächen mit Lösungsmittel abgewischt werden — Haftkleber hinterlassen einen klebrigen Film, der keine Wärme leitet.

Mechanisch geklemmte Kühlkörper

Der einfachste Fall, und der, bei dem Leute nachlässig werden. Lösen Sie die Befestigungen in einem diagonalen Muster, nicht sequenziell, damit Sie die Basis nicht verbiegen. Notieren Sie den Zustand der Klammer oder Feder, bevor Sie sie entfernen. Eine Feder, die eine bleibende Verformung angenommen hat, liefert bei Wiederverwendung nicht den ursprünglichen Kontaktdruck.

Wie reinigen Sie die Grenzfläche, ohne die Oberflächen zu beschädigen?

Die Reinigung ist der Punkt, an dem Nacharbeitsqualität gewonnen oder verloren wird. Das Ziel ist eine Oberfläche, die visuell gleichmäßig, trocken und frei von jeglichem Film ist.

Zwei Details sind wichtiger als die Lösungsmittelmarke. Erstens: Verwenden Sie für jeden Durchgang ein frisches Tuch — das Wischen mit einem kontaminierten Tuch verteilt nur Silikonöl. Zweitens: Berühren Sie die gereinigte Oberfläche nicht mit bloßen Fingern. Hautöle sind ein echter Grenzflächenkontaminant, und ein Fingerabdruck auf einer Kühlkörperbasis ist in Bezug auf den Wärmewiderstand messbar.

Bei Kupferkühlkörpern sollten Sie beachten, dass Kupferoberflächen nach der Reinigung schneller oxidieren als Aluminium. Wenn Sie nicht innerhalb einer Stunde wiederbefestigen, lagern Sie das Teil in einem versiegelten Beutel.

Wie befestigen Sie einen Kühlkörper korrekt wieder?

Die Wiederbefestigung folgt derselben Logik wie der ursprüngliche Aufbau, mit einer zusätzlichen Einschränkung: Sie arbeiten möglicherweise mit einem Kühlkörper, der bereits thermische Zyklen durchlaufen hat.

Wählen Sie das richtige Grenzflächenmaterial

• Wärmeleitpaste — beste Leistung, erfordert Klemmkraft, nicht geeignet zum Spaltfüllen über 0,1 mm.
• Wärmeleitpad — verzeiht Oberflächenvariationen, leicht erneut nachzuarbeiten, geringere Leistung als Paste.
• Phasenwechselmaterial — guter Mittelweg, verhält sich bei Betriebstemperatur wie Paste und lässt sich bei der Montage wie ein Pad handhaben.
• Wärmekleber — nur, wenn mechanische Befestigung unmöglich ist. Betrachten Sie es als Einbahnstraßen-Entscheidung.

Kontrollieren Sie die Verbindungslinie

Dünner ist besser, bis zu einem Punkt. Eine Pasten-Verbindungslinie von 0,025-0,075 mm ist ein vernünftiges Ziel für eine bearbeitete Oberfläche. Mehr Material bedeutet nicht mehr Leitung — es bedeutet mehr Volumenwiderstand. Bei Klebstoffen folgen Sie der vom Hersteller angegebenen Verbindungslinie; zu dünnes Zusammendrücken kann die Verbindung aushungern und Hohlräume erzeugen.

Klemmkraft wiederherstellen

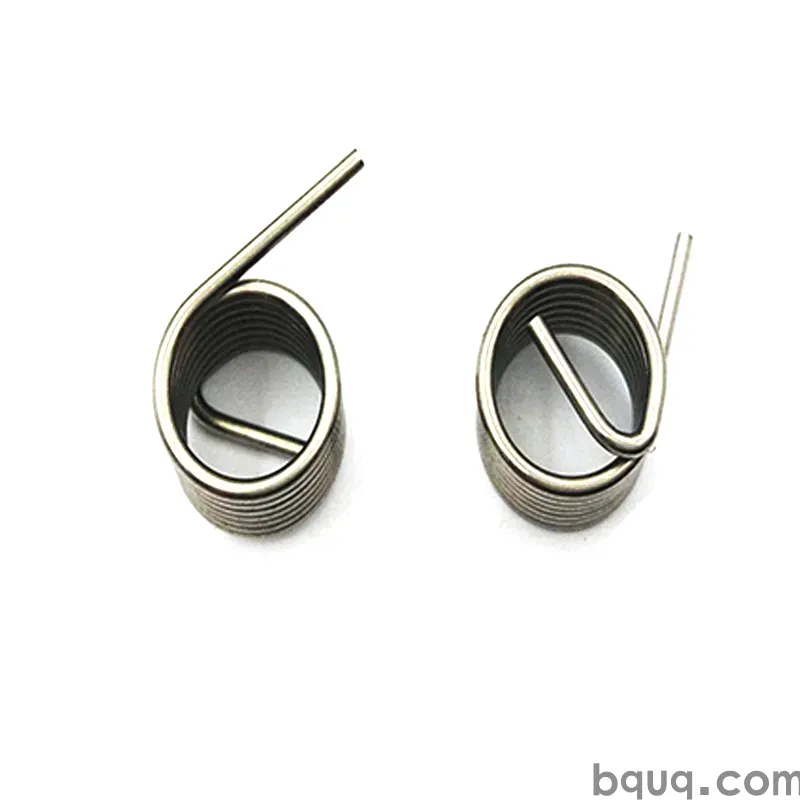

Wenn das ursprüngliche Design Federklammern oder Schrauben verwendete, ersetzen Sie Verbrauchsmaterial. Wiederverwendete Schrauben mit verformten Gewinden halten kein Drehmoment. Wiederverwendete Federn können entspannt sein. Wo ein Kühlkörper CNC-gbearbeitet mit Gewindelöchern ist, prüfen Sie den Gewindezustand vor der Montage — ein ausgerissenes Loch in einer Aluminiumbasis ist ein häufiges Nacharbeitsopfer, und es ist mit einem Helicoil reparierbar, aber nicht mit einer längeren Schraube.

Aushärten und verifizieren

Klebeverbindungen benötigen den vollständigen angegebenen Aushärteplan. Eine teilweise ausgehärtete Verbindung kann einen Funktionstest bestehen und dann unter thermischer Wechselbelastung ausfallen. Nach dem Aushärten verifizieren Sie mit einem kurzen thermischen Einweichen: Betreiben Sie die Baugruppe bei Nennleistung und bestätigen Sie, dass das Delta von Gehäuse zu Umgebung Ihrem Basiswert entspricht. Ein Anstieg von mehr als 15 % gegenüber dem Originalaufbau bedeutet, dass etwas im Stapel falsch ist.

Wann lohnt sich Nacharbeit nicht?

Nacharbeit ist ebenso eine Kostenentscheidung wie eine technische. Gehen Sie weg, wenn:

• Die Kühlkörperbasis verbogen oder das Lamellenfeld zerquetscht ist. Das Richten von Lamellen stellt die ursprüngliche Oberfläche selten auf vorhersehbare Weise wieder her.
• Das Substrat abgehobene Pads, gerissene Lötstellen oder delaminiertes Kupfer aufweist. Sie reparieren den Kühlkörper, nicht die Platine.
• Die Verbindung gelötet oder gesintert war. Vor-Ort-Nacharbeit ist nicht praktikabel.
• Das Teil ein kostengünstiges Strangpressprofil ist, bei dem ein Ersatz weniger kostet als eine Stunde Technikerzeit.

Für hochwertige Baugruppen — Kupferkern-Kühlkörper, Vapor-Chamber-Einheiten oder kundenspezifische CNC-gbearbeitete Basen mit engen Planheitsspezifikationen — ist Nacharbeit fast immer die wirtschaftlichere Wahl. Ein Ersatz-CNC-gbearbeiteter Kühlkörper mit einer Basisplanheitsspezifikation von ±0,005 mm benötigt echte Bearbeitungszeit; einen guten wiederherzustellen dauert zwanzig Minuten.

Von Anfang an auf Nacharbeitbarkeit auslegen

Wenn Ihr Produkt jemals gewartet wird, gestalten Sie die Verbindung so, dass sie sich trennen lässt. Praktische Maßnahmen:

• Bevorzugen Sie mechanische Klemmung gegenüber Klebstoff, wo das thermische Budget es zulässt.
• Wenn Klebstoff erforderlich ist, spezifizieren Sie eine nacharbeitbare Sorte mit definierter Erweichungstemperatur und dokumentieren Sie diese in der Montagezeichnung.
• Halten Sie die Kühlkörperbasis zugänglich — keine Klebstoffraupe, die unter einem überhängenden Bauteil verläuft.
• Spezifizieren Sie Planheit und Oberflächenbeschaffenheit in der Zeichnung, damit ein Ersatzteil tatsächlich passt. Eine Basisplanheitsangabe von 0,05 mm über den Kontaktbereich ist ein vernünftiger Standard für eine bearbeitete Grenzfläche.
• Standardisieren Sie auf eine TIM-Familie über die Produktlinie hinweg, damit Techniker ein Lösungsmittel und ein Ersatzmaterial bevorraten.

Diese Entscheidungen kosten in der Designphase nichts und sparen Stunden im Feld. Sie machen auch den Unterschied zwischen einem Reparaturprogramm, das funktioniert, und einem, das still und leise marginale Einheiten ausliefert. Unser Leitfaden zu TIM-Pump-Out behandelt den verwandten Ausfallmodus, bei dem das Grenzflächenmaterial über thermische Zyklen aus der Verbindung wandert — lesenswert zusammen mit diesem, denn eine nachgearbeitete Verbindung mit der falschen Paste pumpt schneller aus als das Original.

Beschaffung von Ersatzkühlkörpern für Nacharbeitsprogramme

Wenn das Nacharbeitsvolumen hoch genug ist, ist der Kauf von Ersatzkühlkörpern in kleinen Chargen oft billiger als die Wiederherstellung alter. Hier zählt flexible MOQ. Ein Werk, das Strangpress-Kühlkörper in Standardprofilen fertigt, kann oft schnell eine Ersatzcharge liefern, während ein kundenspezifischer Kühlkörper mit einem bestimmten Lochmuster und einer Planheitsspezifikation ein kurzes Rüstfenster benötigt.

Zwei Dinge sind bei jeder Ersatzbestellung anzugeben, besonders für ein Nacharbeitsprogramm:

1. Basisplanheit und Oberflächenbeschaffenheit, gemessen über den Kontaktbereich, nicht über die gesamte Basis.

2. Kompatibilität des Grenzflächenmaterials — wenn das Original ein Phasenwechsel-Pad verwendete, ersetzen Sie es nicht durch Paste, ohne das thermische Budget neu zu validieren.

Die Eingangsprüfung ist hier ebenfalls wichtig. Unser Artikel zur Qualitätsprüfung von Kühlkörpern behandelt die Prüfungen, die eine schlechte Charge erkennen, bevor sie die Montagelinie erreicht. Für kupferbasierte Baugruppen erklärt Kupferkern-Kühlkörper, wo die Mehrkosten Leistung bringen und wo nicht.

Häufig gestellte Fragen

F: Kann ein mit Wärmekleber geklebter Kühlkörper entfernt werden, ohne die Platine zu beschädigen?

A: Ja, wenn Sie die Verbindung auf 60-80 °C erhitzen und sie auf Scherung statt auf Schälung belasten. Eine Heizplatte unter der Platine sorgt für gleichmäßigere Erwärmung als eine Heißluftpistole. Langsames Verdrehen funktioniert; Hebeln mit einem Schraubendreher meist nicht. Der Kühlkörper selbst ist nach der Reinigung fast immer wiederverwendbar, aber die PCB-Seite hängt davon ab, wie viel Kraft Sie ausgeübt haben und wie gut die Platine unterstützt wurde.

F: Wie stark verschlechtert sich die thermische Leistung nach einem Nacharbeitszyklus?

A: Typischerweise 5-15 % höherer Grenzflächenwiderstand im Vergleich zu einem sauberen Originalaufbau, vorausgesetzt, vollständige Rückstandsentfernung, frisches TIM und wiederhergestellte Klemmkraft. Eine Verschlechterung über 15 % deutet normalerweise auf eine kontaminierte Oberfläche, eine verbogene Basis oder verlorenen Klemmdruck hin, nicht auf die Nacharbeit selbst. Messen Sie das Delta von Gehäuse zu Umgebung bei Nennleistung und vergleichen Sie es mit Ihrem Basiswert, um dies zu bestätigen.

F: Kann ich das alte Wärmeleitpad oder die Paste wiederverwenden?

A: Nein. Ausgehärteter Kleber bindet nicht richtig wieder, und gebrauchte Paste oder Pad-Material hat bereits flüchtige Bestandteile verloren und wurde durch Staub- und Oxidpartikel kontaminiert. Die Wiederverwendung ist die häufigste Ursache dafür, dass eine nachgearbeitete Baugruppe den thermischen Test nicht besteht. Grenzflächenmaterial ist ein Verbrauchsmaterial — planen Sie frisches Material für jeden Nacharbeitszyklus ein.

F: Welches Lösungsmittel sollte ich zur Reinigung von Kühlkörperoberflächen verwenden?

A: Isopropylalkohol mit 90 % oder höher ist die Standardwahl und sicher für Aluminium, Kupfer und die meisten PCB-Oberflächen. Spezielle TIM-Entferner funktionieren gut bei silikonbasierten Rückständen. Vermeiden Sie Aceton auf lackierten oder eloxierten Oberflächen und auf vielen Kunststoffen. Verwenden Sie für jeden Durchgang ein frisches fusselfreies Tuch, und berühren Sie die gereinigte Oberfläche nicht mit bloßen Händen.

F: Wie erkenne ich, ob ein Kühlkörper zu beschädigt ist, um nachgearbeitet zu werden?

A: Lehnen Sie ihn ab, wenn die Basis über den Kontaktbereich hinaus mehr als 0,05 mm Planheitsabweichung aufweist, wenn Lamellen über einen erheblichen Teil des Feldes zerquetscht sind, wenn Montagelöcher über eine Gewindereparatur hinaus ausgerissen sind oder wenn die Basis Risse zeigt. Bei kostengünstigen Strangpressprofilen vergleichen Sie die Ersatzkosten mit der Technikerzeit — Ersatz gewinnt normalerweise.
