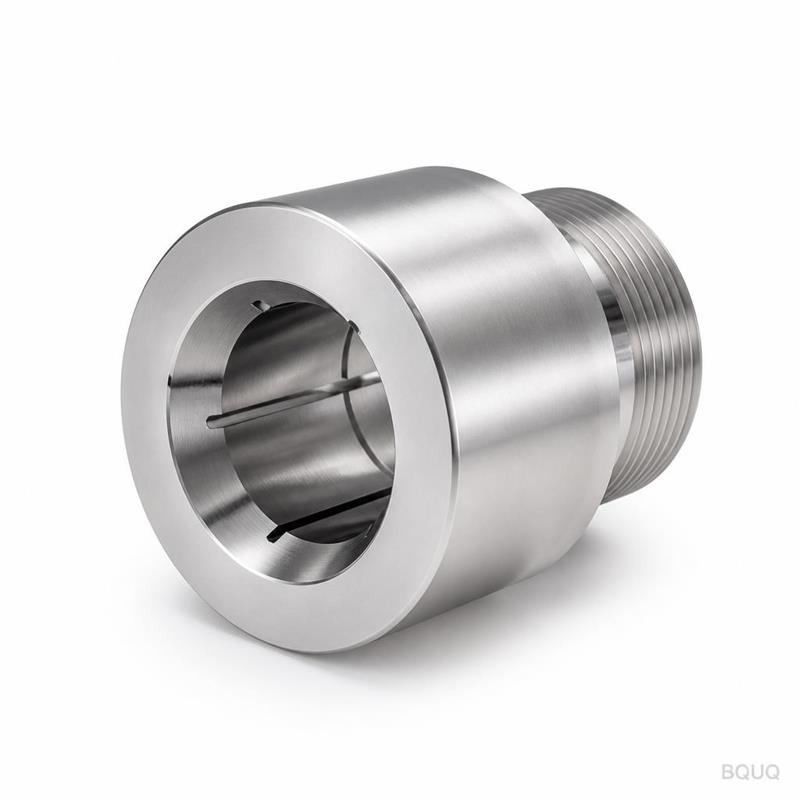

Warum sind Automatendreh-Futter für die Präzisionsdrehteile in der Großserie entscheidend?
Automatik-Drehmaschinen-Spannzangen sind der verborgene Antrieb für hochpräzise Serienfertigung im Drehen, da sie direkt die Rundheit des Werkstücks, die Konzentrizität und die Wiederholbarkeit der Zykluszeit bestimmen. Eine verschlissene oder falsch ausgewählte Spannzange kann Rundlauffehler von 0,02 mm oder mehr verursachen, während eine korrekt ausgewählte und gewartete Spannzange den Gesamtindikator für Rundlauf (TIR) bei 6.000 U/min innerhalb von 0,005 mm hält. Ohne Spannzangen-Präzision kann selbst die fortschrittlichste CNC-Schlittenkopf-Drehmaschine keine konsistenten Teile produzieren, was die Spannzange zum kostengünstigsten Upgrade für jede Werkstatt mit hohem Volumen macht.
Welche spezifischen Toleranzen können Automatik-Drehmaschinen-Spannzangen in der Produktion erreichen?
In Produktionsumgebungen halten präzisionsgeschliffene Spannzangen das Werkstück typischerweise mit einer Konzentrizitätstoleranz von 0,005 mm bis 0,015 mm TIR an der Spannzone. Bei Schlittenkopf-Drehmaschinen (Swiss-Type) müssen die Hauptspindel-Spannzange und die Führungsbuchsen-Spannzange zusammenarbeiten, um die Geradheit des Stangenmaterials innerhalb von 0,01 mm über 100 mm ungestützter Länge zu halten. Bei BQUQ messen wir die Bohrungsgenauigkeit der Spannzange mit Luftmessgeräten, und standardmäßige gehärtete Spannzangen (HRC 58-62) halten ihren Spanndurchmesser bei ordnungsgemäßer Schmierung über 100.000 Zyklen innerhalb von ±0,0025 mm.
Wie beeinflusst die Spannkraft der Spannzange die Teilequalität und die Werkzeugstandzeit?
Die Spannkraft steuert direkt, ob das Werkstück während schwerer Schruppschnitte rutscht oder sich während der Schlichtbearbeitung verformt. Eine typische Spannzange mit 20 mm Durchmesser erzeugt bei 70 bar Hydraulikdruck eine axiale Spannkraft von 8 bis 15 kN, was einem Drehmomentvermögen von 25 bis 40 N·m entspricht. Wenn die Spannkraft unter 6 kN fällt, beginnt sich das Teil in der Spannzange zu drehen, was Rattern, schlechte Oberflächengüte (Ra über 1,6 µm) und einen um bis zu 30 % beschleunigten Wendeschneidplattenverschleiß verursacht. Umgekehrt führt eine übermäßige Spannkraft über 18 kN bei dünnwandigen Rohren (Wandstärke unter 1 mm) zum Kollabieren des Teils, was Ovalitätsfehler von 0,05 mm oder mehr erzeugt.
Warum ist die Materialauswahl der Spannzange für die Langzeitstabilität wichtig?
Das Spannzangenmaterial muss Verschleiß widerstehen, Rückfederungselastizität beibehalten und Wärme ableiten, ohne die Härte zu verlieren. Die meisten Spannzangen für hohe Stückzahlen bestehen aus AISI-4140-Legierungsstahl, gehärtet auf HRC 58-62, und werden dann innen und außen geschliffen. Für abrasive Materialien wie Edelstahl 303 oder 17-4PH verlängern karbidbeschichtete Spannzangen (Titannitrid, TiN) die Lebensdauer von 200.000 Zyklen auf über 500.000 Zyklen. Federstahl-Spannzangen (z. B. 65Mn oder SK5) werden für kleinere Durchmesser unter 8 mm verwendet, da sie eine bessere elastische Rückstellung bieten, aber sie haben eine geringere Verschleißfestigkeit und müssen alle 50.000 bis 80.000 Zyklen ausgetauscht werden. Bei Spindeldrehzahlen über 8.000 U/min reduziert die Zentrifugalkraft die Spannkraft um bis zu 20 %, daher müssen Hochgeschwindigkeits-Spannzangen leichtere Materialien oder kompensierte Konstruktionen verwenden.
Wie viel kostet eine Präzisions-Spannzange für Automatik-Drehmaschinen im Vergleich zu den Stillstandskosten?
Eine einzelne Präzisions-Spannzange für eine Swiss-Drehmaschine kostet zwischen 80 und 300 USD, abhängig von Durchmesser, Beschichtung und Toleranzklasse. Die wahren Kosten verbergen sich jedoch im Stillstand: Der Austausch einer Spannzange an einer Schlittenkopf-Drehmaschine erfordert 15 bis 30 Minuten Maschinenstillstand. Bei einem Maschinenstundensatz von 80 USD pro Stunde kostet dieser einzelne Wechsel allein 20 bis 40 USD an unproduktiver Arbeitszeit. Wenn eine Spannzange vorzeitig ausfällt und eine Teileablehnung verursacht, multiplizieren sich die Ausschusskosten. Beispielsweise wird eine medizinische Titanschraube im Wert von 5 USD pro Stück zu einem Verlust von 5 USD plus den Kosten für die erneute Prüfung. Über ein Jahr kann eine Werkstatt mit 20 Maschinen und schlechter Spannzangenwartung über 15.000 USD an vermeidbaren Stillstands- und Ausschusskosten verlieren.
Was sind die Hauptunterschiede zwischen Führungsbuchsen-Spannzangen und Hauptspindel-Spannzangen?
Die Hauptspindel-Spannzange spannt das Stangenmaterial und rotiert, während die Führungsbuchsen-Spannzange das Stangenmaterial unmittelbar hinter dem Schneidwerkzeug abstützt, um eine Durchbiegung zu verhindern. Hauptspindel-Spannzangen müssen eine hohe radiale Steifigkeit aufweisen, um Schnittkräften zu widerstehen, typischerweise mit 100 bis 150 N/µm spezifiziert. Führungsbuchsen-Spannzangen müssen jedoch ein axiales Gleiten des Stangenmaterials mit geringer Reibung (Reibungskoeffizient unter 0,1) ermöglichen und gleichzeitig radiale Unterstützung bieten. Das Spiel zwischen der Führungsbuchsen-Spannzange und dem Stangenmaterial ist entscheidend: Für Standarddrehen verwenden Sie ein Spiel von 0,005 bis 0,01 mm, aber für gebürstetes oder geschliffenes Stangenmaterial ergibt ein Spiel von 0,002 bis 0,005 mm die beste Oberflächengüte. Die Verwendung des falschen Spannzangentyps in der Führungsbuchsenposition verursacht Stangenschlagen, was zu Konusfehlern von 0,02 mm über 50 mm Länge führt.
Wie oft sollten Spannzangen in der Serienproduktion mit hohem Volumen geprüft und ausgetauscht werden?
Im 24/7-Hochvolumenbetrieb sollten Spannzangen alle 500 Stunden Spindellaufzeit oder alle 50.000 Zyklen geprüft werden, je nachdem, was zuerst eintritt. Die Prüfung umfasst das Messen des Spanndurchmessers mit einem Grenzlehrdorn und die Kontrolle auf Risse oder Verfärbungen. Eine Spannzange sollte ausgetauscht werden, wenn der Verschleiß der Spannbohrung 0,01 mm überschreitet, wenn die Oberfläche Fressspuren aufweist oder wenn die Spannkraft unter 80 % des ursprünglichen Sollwerts fällt. Als Faustregel halten Standard-Stahlspannzangen 150.000 bis 250.000 Zyklen, während hartmetallbestückte Spannzangen 400.000 bis 600.000 Zyklen halten. Der Betrieb einer Spannzange über diese Grenzen hinaus führt zu plötzlichem Versagen, oft während eines kritischen Schlichtschnitts.
Welche Wartungspraktiken für Spannzangen maximieren Lebensdauer und Genauigkeit?
Die effektivste Wartungspraxis ist eine saubere, trockene und leicht geölte Spannzangenbohrung. Verwenden Sie gefilterte Luft, um Späne vor jeder Stangenzuführung auszublasen, und tragen Sie alle 8 Betriebsstunden einen dünnen Film leichtes Maschinenöl (ISO VG 10-32) auf den äußeren Konus und die Bohrung der Spannzange auf. Verwenden Sie niemals chlorhaltige Kühlschmierstoffe, da diese die Federndrähte der Spannzange korrodieren können. Ziehen Sie außerdem die Spannzangenmutter immer mit einem kalibrierten Drehmomentschlüssel auf das Herstellerspezifikations-Drehmoment an – typischerweise 40 bis 60 N·m für eine 20-mm-Spannzange. Ein Überdrehen um 20 % reduziert die Spannzangenlebensdauer um 50 % aufgrund von Spannungsrissen an den Schlitzwurzeln. Lagern Sie Ersatzspannzangen schließlich in einem verschlossenen Behälter mit Trockenmittel, um Rost zu verhindern, da jede Rostnarben auf der Spannfläche auf das Werkstück übertragen werden.
| Spannzangentyp | Material | Härte (HRC) | Typische Zykluslebensdauer | TIR (mm) | Relativer Preis (USD) | Empfohlene max. Drehzahl |
| Standardstahl | AISI 4140 | 58-62 | 150.000-250.000 | 0,010-0,015 | 80-150 | 6.000 |
| TiN-beschichteter Stahl | AISI 4140 + TiN | 58-62 (Kern) | 300.000-500.000 | 0,008-0,012 | 120-200 | 8.000 |
| Hartmetallbestückt | Wolframkarbid | 88-92 HRA | 400.000-600.000 | 0,005-0,008 | 250-350 | 10.000 |
| Federstahl (kleiner Durchmesser) | 65Mn / SK5 | 45-50 | 50.000-80.000 | 0,015-0,020 | 50-90 | 5.000 |
Woran erkenne ich, ob meine Spannzange verschlissen ist?
Anzeichen für eine verschlissene Spannzange sind sichtbare Riefen auf der Spannfläche, eine Veränderung des Teiledurchmessers um mehr als 0,01 mm oder Teile, die nicht mehr vollständig in die Spannzange einrasten. Sie sollten auch auf eine Abnahme der Spannkraft prüfen, indem Sie den Rückzugsweg der Zugstange messen. Wenn sich das Teil während eines Schnitts dreht oder sich die Oberflächengüte auf Ra über 3,2 µm verschlechtert, ersetzen Sie die Spannzange sofort.
Kann eine Spannzange aufgearbeitet werden oder muss sie ersetzt werden?
Spannzangen mit geringem Verschleiß (weniger als 0,005 mm) können an der Spannbohrung nachgeschliffen werden, dies muss jedoch von einem Spezialisten mit einer Spannzangen-Schleifvorrichtung durchgeführt werden, um die Konzentrizität zu erhalten. Das Nachschleifen ist bei Spannzangen mit großem Durchmesser (über 25 mm) wirtschaftlich, nicht jedoch bei kleinen Spannzangen, wo die Kosten für das Nachschleifen an die Kosten einer neuen Einheit heranreichen. Nach dem Nachschleifen muss die Spannzange neu gehärtet werden, wenn der Schleifschnitt mehr als 0,02 mm Material entfernt.
Was ist der Unterschied zwischen einer Festlängen-Spannzange und einer Rückzug-Spannzange?
Eine Festlängen-Spannzange bewegt sich beim Schließen nicht axial, sodass die Teilelänge konstant bleibt, was ideal für bearbeitete Teile mit engen Längentoleranzen von ±0,01 mm ist. Eine Rückzug-Spannzange zieht das Stangenmaterial beim Schließen leicht zurück, was hilft, das Teil gegen einen Anschlag zu setzen, aber Längenabweichungen von bis zu 0,05 mm verursachen kann, wenn der Anschlag nicht präzise eingestellt ist. Für die hochpräzise Serienfertigung von Komponenten wie Wellen und Stiften sind Festlängen-Spannzangen die bevorzugte Wahl.
Wann sollte ich ein pneumatisches Spannfutter anstelle eines hydraulischen verwenden?
Pneumatische Spannfutter eignen sich für Anwendungen mit Spannkräften unter 5 kN und bei denen die Geschwindigkeit des Öffnens/Schließens wichtiger ist als die Kraftstabilität. Hydraulische Spannfutter bieten eine höhere und konstantere Spannkraft (10-20 kN), die für schwere Schruppschnitte oder bei der Bearbeitung zäher Legierungen wie Inconel erforderlich ist. Für allgemeines Hochvolumen-Drehen von Stahl und Aluminium sind pneumatische Systeme schneller, aber hydraulische Systeme bieten eine bessere Wiederholbarkeit für Toleranzen unter 0,01 mm.
Warum ist die Schmierung der Spannzange für den Hochgeschwindigkeitsbetrieb entscheidend?
Bei Spindeldrehzahlen über 6.000 U/min kann die Zentrifugalkraft das Öl vom Spannzangenkonus schleudern, was zu Metall-auf-Metall-Kontakt und Fressen führt. Richtige Schmierung reduziert die Reibung zwischen Spannzange und Spindelnase und verhindert Überhitzung, die zum Härteverlust der Spannzange führen kann. Verwenden Sie für Drehzahlen über 8.000 U/min ein hochadhäsives Fett, kein Öl, auf dem Spannzangenkonus und tragen Sie es alle 2 Stunden Dauerbetrieb erneut auf.
Welche Oberflächengüte des Stangenmaterials ist am besten für das Spannen mit der Spannzange geeignet?
Die ideale Oberflächengüte des Stangenmaterials für das Spannen mit der Spannzange ist Ra 0,4 bis 0,8 µm, was typisch für spitzenlos geschliffenes oder gezogenes und poliertes Stangenmaterial ist. Raue Oberflächen (Ra über 1,6 µm) reduzieren die effektive Spannkraft um bis zu 15 %, da die Kontaktfläche verringert ist. Umgekehrt kann eine polierte Oberfläche (Ra unter 0,2 µm) zu rutschig sein und eine höhere Spannkraft erfordern, um ein Durchrutschen zu verhindern. Für beste Ergebnisse bestellen Sie Stangenmaterial mit einer Toleranz von h8 oder h9 für Durchmesser bis 30 mm.
Die Automatik-Drehmaschinen-Spannzange ist eine kleine, kostengünstige Komponente, die einen überproportionalen Einfluss auf Präzision, Zykluszeit und Werkzeugstandzeit beim Hochvolumen-Drehen ausübt. Die Investition in hochwertige Spannzangen, die Implementierung eines regelmäßigen Inspektionsplans und die Abstimmung des Spannzangenmaterials auf das Werkstückmaterial führen zu einer direkten Rendite in Form von reduziertem Ausschuss und erhöhter Maschinenverfügbarkeit. Für Ingenieure und Produktionsleiter, die ihre Drehprozesse optimieren möchten, ist die Spannzange die erste Komponente, die geprüft werden sollte.
Bei BQUQ fertigen und liefern wir Präzisions-Spannzangen für Automatik-Drehmaschinen sowie umfassende CNC-Bearbeitungsdienstleistungen, einschließlich Drehen, Fräsen und Stanzen, mit 20 Jahren Erfahrung im Fertigungszentrum Dongguan. Unser Ingenieurteam kann Ihnen bei der Auswahl der richtigen Spannzange für Ihre spezifische Anwendung helfen, und wir bieten eine 12-Stunden-Angebotserstellung für kundenspezifische Teile und Spannzangenbestellungen. Kontaktieren Sie uns unter sc@bquq.com oder per WhatsApp unter +86 13713157787, oder besuchen Sie www.bquq.com, um Ihren Bedarf an hochpräziser Serienfertigung im Drehen zu besprechen.
